Welche Anzugsdrehmomente werden benötigt?

Anzugsdrehmoment: 20 N·m für die M8-Schrauben des Kits mit dem mitgelieferten Schraubensicherungsmittel und 22 N·m für die originalen Suzuki-Schrauben, die wieder montiert werden. Erst vollständig festziehen, nachdem alle Teile angesetzt und die Einstellungen abgeschlossen wurden.

Wie werden sie montiert?

In fünf Schritten: Die in der hinteren Zone angegebenen Originalschrauben werden entfernt, der linke und der rechte Rahmen werden montiert, die Originalschrauben werden wieder eingesetzt und schließlich wird die hintere Querstrebe mit den M8 × 20-Schrauben befestigt. Wenn du keine Erfahrung hast, wende dich an eine Werkstatt.

Muss das Motorrad angebohrt werden?

Nein. Die Rahmen werden an den dafür vorgesehenen Befestigungspunkten des Motorrads mit den in der Anleitung angegebenen Originalschrauben befestigt.

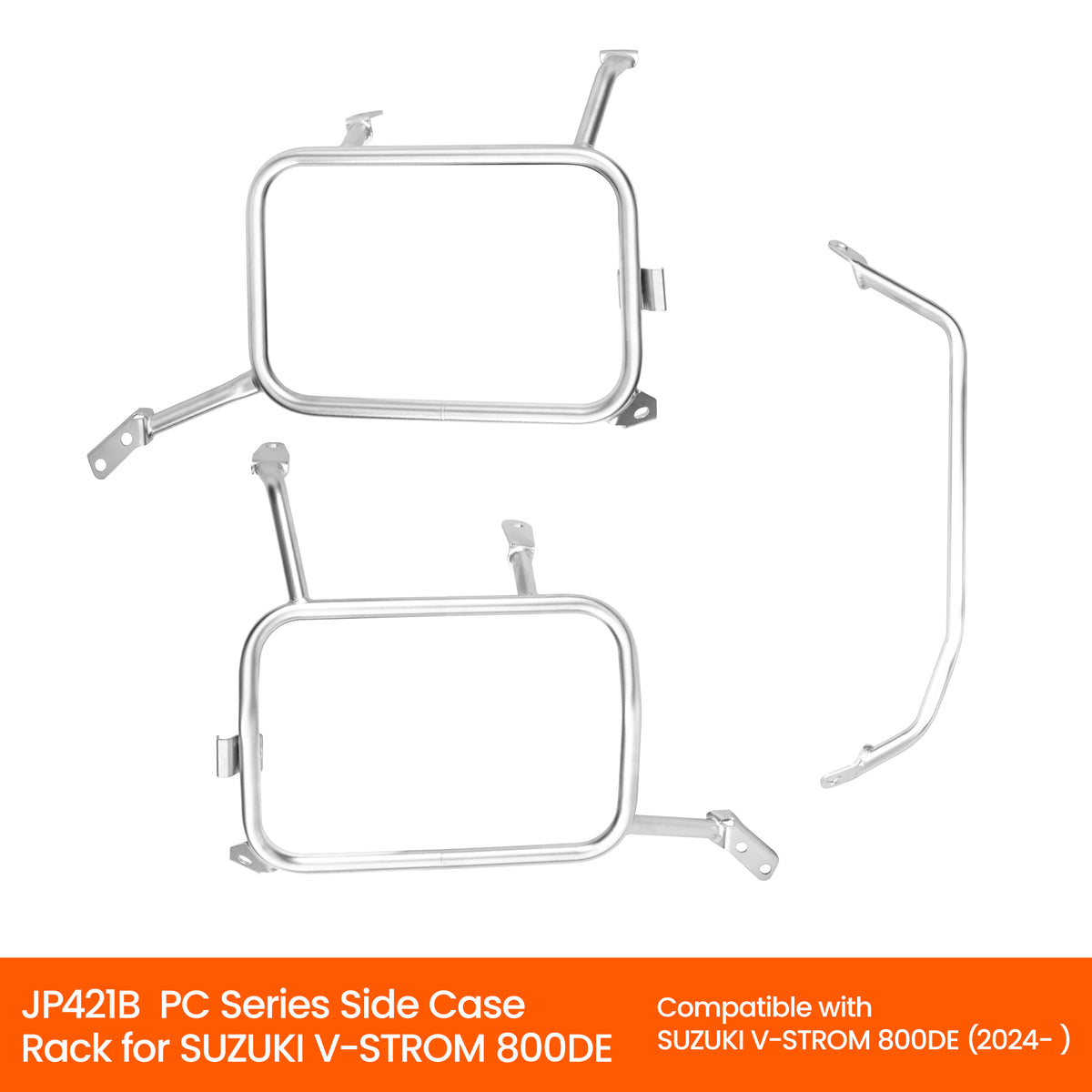

Wofür ist die Querstrebe gedacht?

Verbinde die beiden Rahmen, indem du dahinter unter dem Heck hindurchführst. Dieses Teil wird zuletzt montiert, mit den beiden Schrauben M8 × 20 und den Unterlegscheiben. Die selbstsichernden Muttern dienen dagegen zur unteren Befestigung der Rahmen mit den Schrauben M8 × 25.

Wie viel Gewicht können sie tragen?

LOBOO gibt keine maximale Belastung für die Träger an. Für die CONQUEROR-Koffer empfiehlt die Bedienungsanleitung aufgrund der Vibrationen, 10 kg pro Seitenkoffer nicht zu überschreiten. Die von Suzuki angegebene maximale Gesamtzuladung des Motorrads gilt jedoch weiterhin.

Kann ich Koffer anderer Marken verwenden?

Keine Hartschalenkoffer anderer Marken: LOBOO erklärt, dass seine Aluminiumkoffer nur auf LOBOO-Rahmen montiert werden können. Neben PIKE TRACKER und CONQUEROR kannst du die halbstarren WANDERER und die aufblasbaren ALPS montieren.

Reichen diese Träger aus, um das Topcase zu montieren?

Nein. Der Topcase-Koffer wird auf der separat erhältlichen Topcase-Platte JP421W montiert. Die Träger und die Platte bilden zusammen das Drei-Koffer-System.

Telai laterali LOBOO JP421B per Suzuki V-Strom 800DE: telaio sinistro, destro e traversa

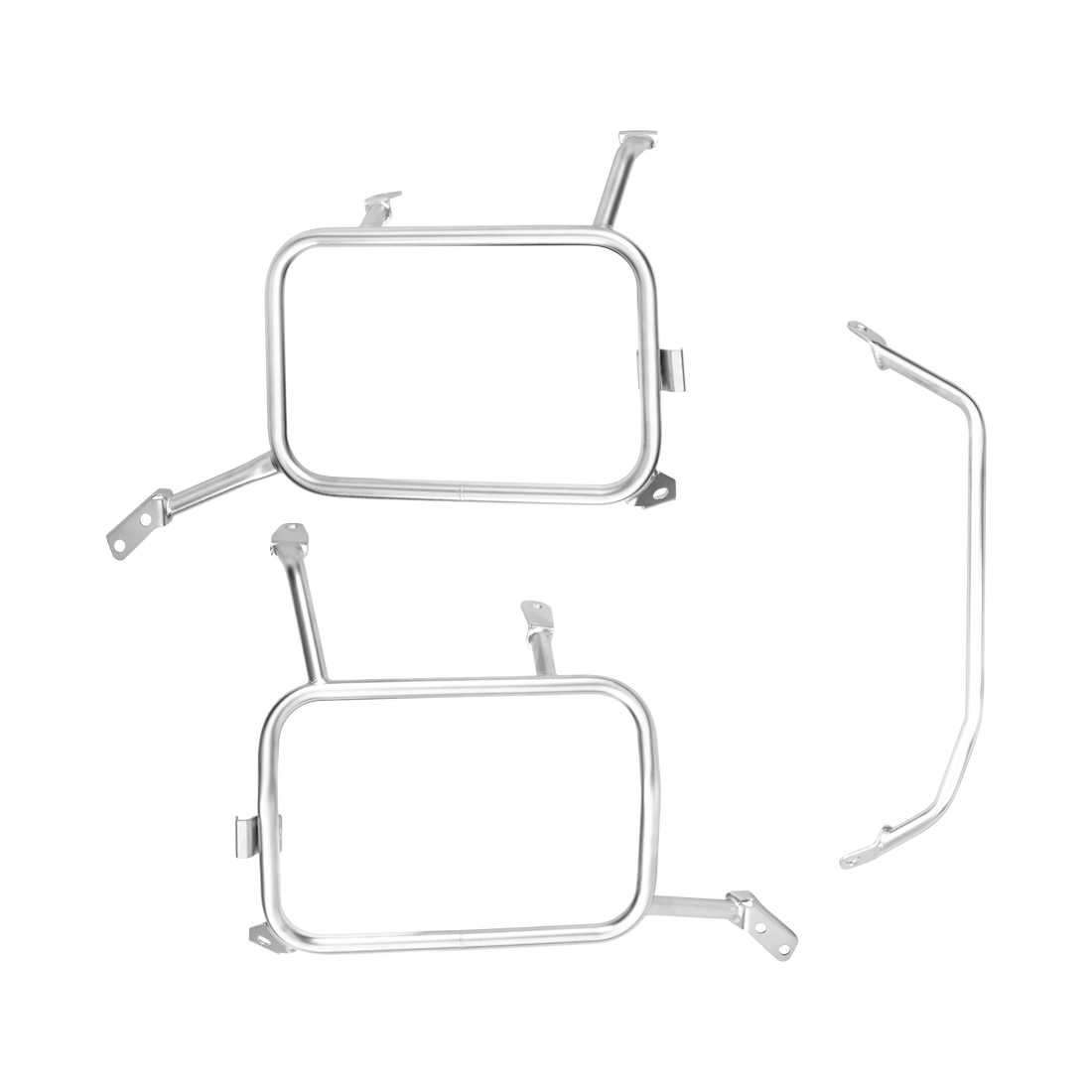

Telai laterali LOBOO JP421B con traversa su sfondo nero

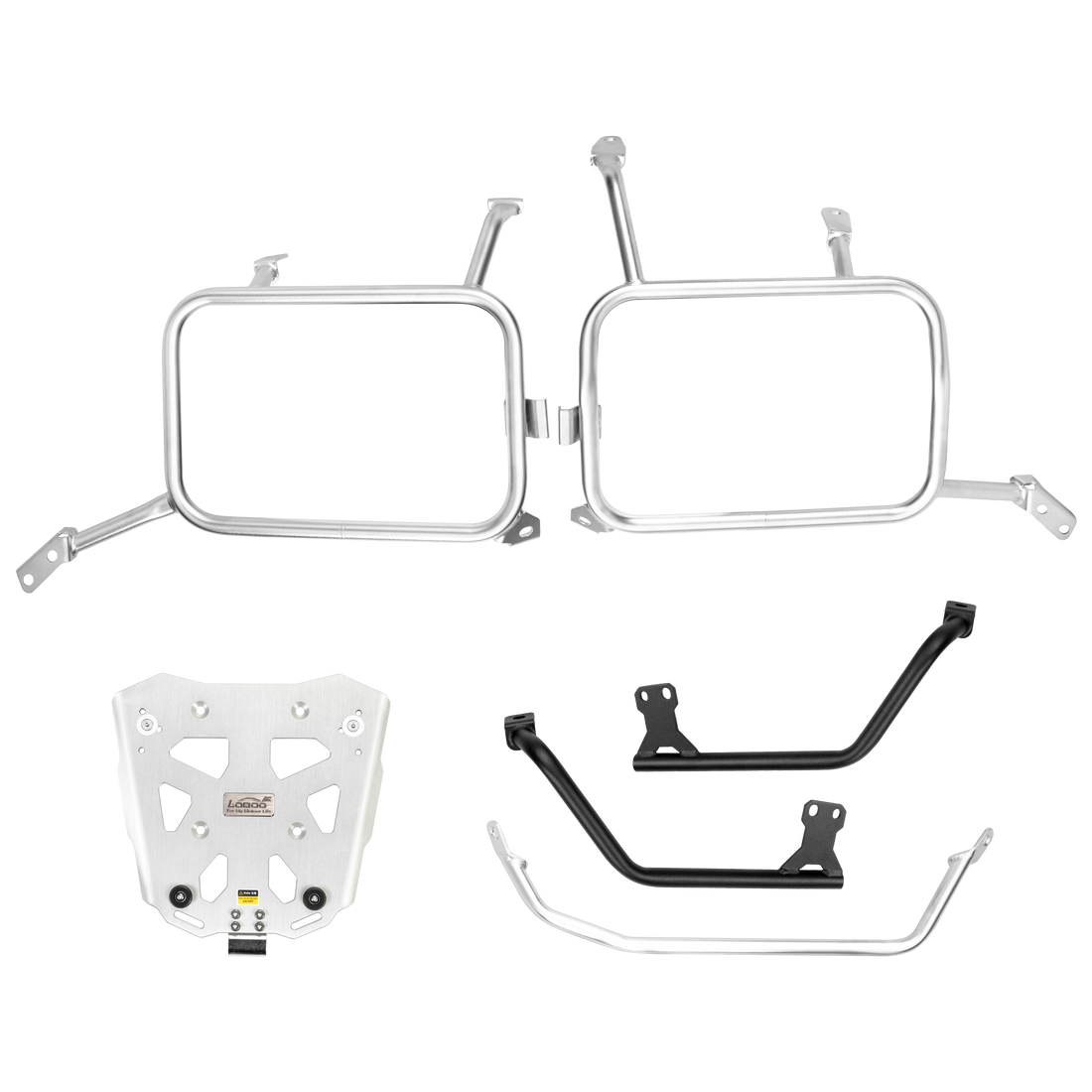

Telai laterali JP421B e piastra top case JP421W LOBOO: il sistema a tre valigie per Suzuki V-Strom 800DE

Suzuki V-Strom 800DE di lato con valigie e bauletto LOBOO PIKE TRACKER argento sui telai JP421B

Suzuki V-Strom 800DE di lato con valigie e bauletto LOBOO PIKE TRACKER neri sui telai JP421B

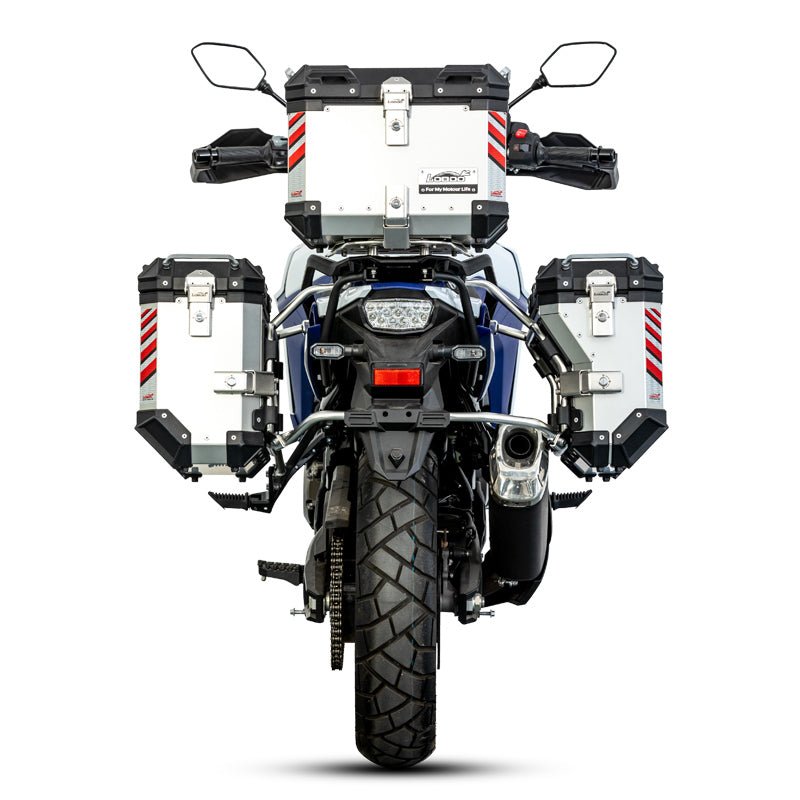

Suzuki V-Strom 800DE vista da dietro con valigie LOBOO PIKE TRACKER argento sui telai JP421B

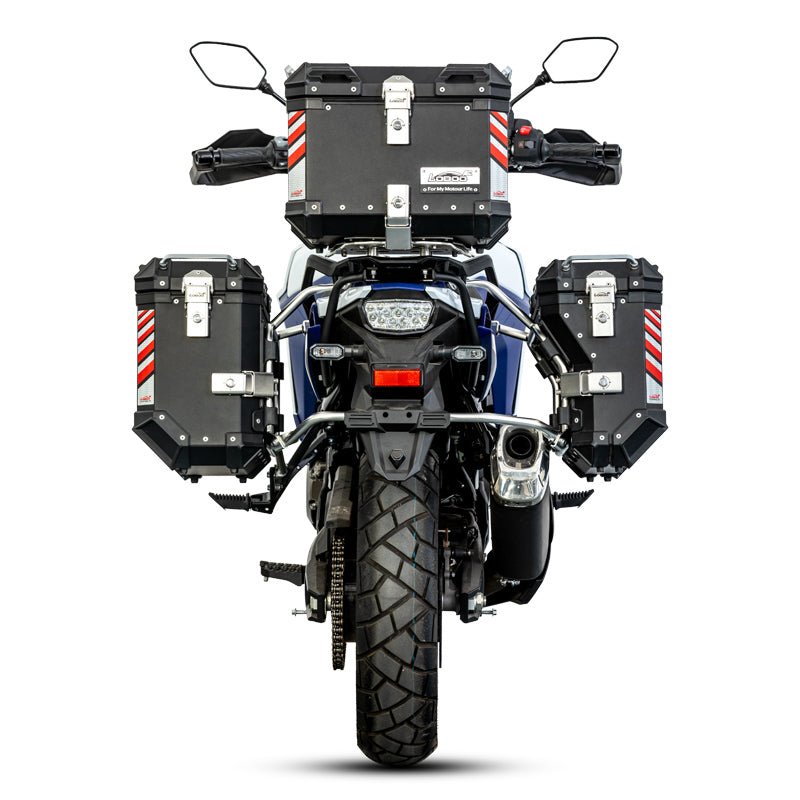

Suzuki V-Strom 800DE vista da dietro con valigie LOBOO PIKE TRACKER nere sui telai JP421B

-10%Consegna in 2-3 giorni lavorativi

35 + 30 L Aluminium

V-Strom 800DE Motorrad

20 N·m Schraubenpaar des Kits

5 Schritte

LOBOO ✓ Prodotto originaleCod. JP421B

Seitenträger für Koffer für Suzuki V-Strom 800DE ab 2024 | PIKE TRACKER und CONQUEROR

€323,60 ~~€359,02~~Risparmi €35,42

Paga in 3 rate da €107,86 senza interessi

Va bene per la tua moto?

Progettato per: V-Strom 800DE.

Ultimo pezzo disponibile🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

La coppia di telai su cui agganciare valigie PIKE TRACKER o CONQUEROR 35 + 30 L, borse WANDERER o valigie gonfiabili ALPS sulla Suzuki V-Strom 800DE.

Dedicati alla V-Strom 800DE dal 2024

LOBOO li dichiara per la Suzuki V-Strom 800DE (2024- ).

Quattro tipi di bagaglio sullo stesso telaio

le PIKE TRACKER o le CONQUEROR in alluminio per il bagaglio chiuso a chiave, le semirigide WANDERER o le gonfiabili ALPS quando vuoi borse più leggere.

La destra scavalca lo scarico

con PIKE TRACKER e CONQUEROR la coppia è 35 + 30 litri, con la valigia destra sagomata sul terminale.

Una traversa che li collega

i due telai sono uniti dietro da una traversa, fissata con viti M8 × 20 e rondelle.

Si completano con la piastra JP421W

aggiungendo il bauletto arrivi al sistema a tre valigie.

Dal produttore LOBOO

Produttore: LOBOO — Shenzhen LOBOO Motor Accessories Co., Ltd
Denominazione ufficiale: Side Case Rack — PIKE TRACKER & CONQUEROR
Codice modello: JP421B
EAN: 6973227073390
Garanzia: garanzia legale di conformità di 24 mesi.

Leggi la descrizione completa

Ein Paar Seitenkofferträger für die Suzuki V-Strom 800DE ab 2024, wie von LOBOO angegeben. Dabei handelt es sich um die Konstruktion, an der die Seitenkoffer befestigt werden: Die Koffer sind nicht enthalten.

LOBOO bezeichnet sie als Side Case Rack, Artikelnummer JP421B, und gibt sie für Koffer der Serien PIKE TRACKER und CONQUEROR an. Bei beiden Serien fasst das Paar links 35 Liter und rechts 30 Liter: Der rechte Träger ist so geformt, dass er über den Auspuff hinwegführt.

Was du an diesen Trägern montieren kannst

PIKE TRACKER Aluminiumkoffer P35L + P30R, in Mattschwarz oder glänzendem Silber: 498 × 268 × 408 mm und 6 kg auf der linken Seite, 498 × 244/208 × 408 mm und 5,6 kg auf der rechten Seite. Die vollständigen Maße und der Lieferumfang stehen auf der Seite der PIKE TRACKER Aluminiumkoffer.
CONQUEROR Aluminiumkoffer C35L + C30R, in Schwarz oder Silber: 5,7 kg auf der linken Seite und 5,28 kg auf der rechten Seite. Du findest sie auf der Seite der CONQUEROR Koffer für die Suzuki V-Strom 800DE.
WANDERER halbsteife Taschen: Du findest sie auf der Seite der WANDERER halbsteifen Taschen.
ALPS aufblasbare Koffer mit 23 und 30 Litern Fassungsvermögen, mit Halterungen und Schlüsselschloss gegen Diebstahl: Du findest sie auf der Seite der ALPS aufblasbaren Seitenkoffer.

Die LOBOO Aluminiumkoffer werden nur an LOBOO Trägern montiert. An diesen Trägern können keine Hartkoffer anderer Hersteller befestigt werden.

Was in der Verpackung enthalten ist

Die Anleitung listet 8 Positionen auf: linker Träger, rechter Träger, Verbindungsstrebe, 2 M8 × 20-Schrauben, 4 M8 × 25-Schrauben, 10 M8-Unterlegscheiben, 4 selbstsichernde M8-Muttern und Schraubensicherungsmittel.

Montage

Die Montage erfolgt in fünf Schritten: Zuerst werden die in der Anleitung angegebenen Originalschrauben im hinteren Bereich entfernt; anschließend werden der linke und der rechte Träger montiert, die Originalschrauben wieder eingesetzt und zuletzt die Strebe hinten befestigt. Es müssen keine Löcher gebohrt werden.

Die Schrauben aus dem Montagesatz werden mit 20 N·m angezogen, unter Verwendung des enthaltenen Schraubensicherungsmittels. Die wieder eingesetzten Originalschrauben von Suzuki werden mit 22 N·m angezogen: Das sind zwei unterschiedliche Werte, die in der Anleitung getrennt angegeben werden. LOBOO weist darauf hin, die Schrauben erst nach Abschluss der Einstellungen vollständig festzuziehen.

Topcase und Komplettset

Für das Topcase benötigst du die Topcase-Platte JP421W, die separat verkauft wird. Wenn du Träger und CONQUEROR Koffer in einer Bestellung kaufen möchtest, findest du sie auf der Seite der CONQUEROR Koffer für die Suzuki V-Strom 800DE.

Für die Träger des LOBOO PIKE TRACKER Systems gibt LOBOO Edelstahl und eine Aluminiumlegierung an, ohne zu spezifizieren, welches Teil aus welchem Material besteht. Gewicht und maximale Belastbarkeit der Träger werden nicht angegeben.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Valigie, piastra top case e bauletto sono venduti separatamente.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP421B · Suzuki V-Strom 800DE ab 2024 · Koffer 35 + 30 L · 20 und 22 N·m

Wie funktioniert es im Detail?

Kompatibilität, passende Koffer, Stückliste und Montage, Punkt für Punkt.

Nur Topcase, Seitenkofferset oder drei Koffer

Für die V-Strom 800DE bietet LOBOO drei Sets an: das Topcase mit seinem Gepäckträger, das Paar Seitenkoffer mit den Trägern oder die drei Koffer mit Trägern und Gepäckträger.

Dieses Produktblatt bildet die Grundlage des Seitensets: die Träger JP421B.

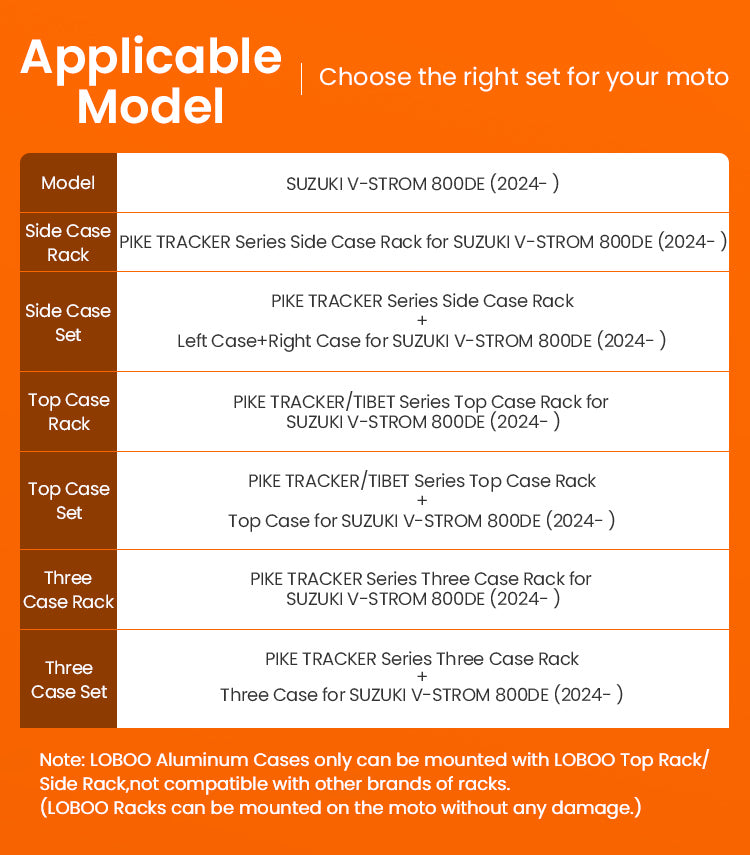

Für die V-Strom 800DE ab 2024, nur für LOBOO-Rahmen

In der LOBOO-Tabelle sind die Seitenkofferträger für die Suzuki V-Strom 800DE ab 2024 angegeben.

Hinweis des Herstellers: Die LOBOO-Aluminiumkoffer lassen sich nur an LOBOO-Kofferträgern und Gepäckträgern montieren, und die Träger werden montiert, ohne das Motorrad zu beschädigen.

Neunpunkt-Aufhängung mit CONQUEROR

Bei den CONQUEROR-Koffern erfolgt die Befestigung zwischen Koffer und Rahmen an neun Punkten und verfügt über eine Schnellabnahme. LOBOO gibt an, dass der Koffer auch nach längerer Nutzung vibrationsfrei an seinem Platz bleibt.

Das System ist durch ein Gebrauchsmusterpatent geschützt: ZL 2017 2 0624675.2.

Von LOBOO angegebene Materialien

Auf der Produktseite des PIKE TRACKER LOBOO-Systems wird für die Rahmen Edelstahl und eine Aluminiumlegierung angegeben, ohne zu sagen, welches Teil aus welchem Material besteht.

Die Koffer bestehen aus einer Aluminiumlegierung und sind in Schwarz oder Silber erhältlich.

Wie viel Platz benötigen die PIKE TRACKER?

Die P35L misst insgesamt 498 × 268 × 408 mm und wiegt 6 kg. Die P30R wiegt 5,6 kg und ist insgesamt oben 244 mm und unten 208 mm tief, damit Platz für den Auslass bleibt.

Die Maße wurden manuell gemessen, mit einer von LOBOO angegebenen Toleranz.

Wie viel wiegen die CONQUEROR?

Die C35L wiegt 5,7 kg, die C30R 5,28 kg: Beide sind 488 mm lang und 397 mm hoch. Die C30R ist oben 243 mm und unten 207 mm tief, damit der Auspuff überbrückt werden kann.

Auch hier weist LOBOO darauf hin, dass manuelle Messungen leicht abweichen können.

Die ausgestattete V-Strom 800DE

Die offiziellen LOBOO-Fotos zeigen die V-Strom 800DE mit schwarzen und silbernen PIKE TRACKER-Seitenkoffern an den JP421B-Trägern.

Das Topcase auf den Fotos ist ein separates Produkt: Es erfordert die Topcase-Adapterplatte JP421W.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Produkt

Code

JP421B Seitlicher Kofferträger

Bezeichnung LOBOO

Seitenkofferträger PIKE TRACKER & CONQUEROR-Serie

EAN

6973227073390

Inhalt

2 Rahmen und Querträger Mit Schrauben, selbstsichernden Muttern und Schraubensicherung; Koffer ausgeschlossen

Kompatibilität

Motorrad

Suzuki V-Strom 800DE Seit 2024, erklärt von LOBOO

Nicht deklarierte Versionen

V-Strom 800 und 800RE Nicht vom Hersteller für diesen Code benannt

Kompatible Koffer

Hecht-Tracker

P35L + P30R Aluminium, mattschwarz oder glänzendes Silber

Eroberer

C35L + C30R Aluminium, schwarz oder silber

Halbstarr

WANDERER

Aufblasbare Produkte

ALPS 23 + 30 L Mit Halterungen und Schlüsseldiebstahlschutz

Maximaler Platzbedarf P35L

498 × 268 × 408 mm L × B × H mit Zubehör, 6 kg

Maximaler Platzbedarf P30R

498 × 244/208 × 408 mm Tiefe oben und unten, 5,6 kg

Struktur

Material

Edelstahl / Aluminiumlegierung Von LOBOO für die Systemrahmen angegeben, ohne Aufschlüsselung nach Teilen

Gewicht

Vom Hersteller nicht angegeben

Maximale Traglast

Vom Hersteller nicht angegeben Für die Koffer empfiehlt CONQUEROR LOBOO maximal 10 kg pro Koffer

Montage

Schraubenpaar des Kits

20 N·m 2 M8 × 20 und 4 M8 × 25

Paar Originalschrauben

22 N·m Suzuki-Felgen entfernt und wieder montiert

Unterlegscheiben und Muttern

10 Unterlegscheiben M8 · 4 selbstsichernde Muttern M8

Schraubensicherung

Sogar Vor dem Anziehen anwenden

Schritte

5 1 zur Demontage, 4 zur Installation, ohne Bohren

Dati dal manuale LOBOO JP421B, dal catalogo PIKE TRACKER e dai pannelli CONQUEROR per la V-Strom 800DE. In caso di dubbio sulla compatibilità, contattaci prima dell'acquisto.

Manuale d'uso JP421BDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Cinque passaggi: 1) si rimuovono le viti originali indicate nella zona posteriore; 2) telaio sinistro; 3) telaio destro; 4) si rimontano le viti originali; 5) traversa posteriore con le viti M8 × 20 e le rondelle.
Viti del kit: 2 M8 × 20 e 4 M8 × 25 a 20 N·m, con 10 rondelle M8 e 4 dadi autobloccanti M8.
Viti originali Suzuki: 22 N·m, come indica il manuale. Non confonderle con le 20 N·m del kit.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: non serrare a fondo finché non hai presentato tutti i pezzi e completato le regolazioni; poi dai la coppia con una chiave dinamometrica.

Istruzioni complete e note di sicurezza

Cinque passaggi: 1) si rimuovono le viti originali indicate nella zona posteriore; 2) telaio sinistro; 3) telaio destro; 4) si rimontano le viti originali; 5) traversa posteriore con le viti M8 × 20 e le rondelle.
Viti del kit: 2 M8 × 20 e 4 M8 × 25 a 20 N·m, con 10 rondelle M8 e 4 dadi autobloccanti M8.
Viti originali Suzuki: 22 N·m, come indica il manuale. Non confonderle con le 20 N·m del kit.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: non serrare a fondo finché non hai presentato tutti i pezzi e completato le regolazioni; poi dai la coppia con una chiave dinamometrica.

Manuale di montaggio JP421B: distinta delle parti, vista d'installazione, cinque passaggi e coppie di serraggio. Edizione in 8 lingue, italiano compreso.
Catalogo LOBOO PIKE TRACKER per Suzuki V-Strom 800DE: set acquistabili, modelli compatibili, materiali, misure e pesi delle valigie.
Omologazioni: il produttore non dichiara omologazioni per i telai laterali.
Carico: per le valigie CONQUEROR il manuale d'uso raccomanda di non superare 10 kg per valigia laterale; per i telai LOBOO non dichiara un carico massimo.
Codice della Strada: il carico non deve coprire targa e luci posteriori né sporgere oltre i limiti consentiti.

Chi ha una Suzuki V-Strom 800DE dal 2024 e vuole valigie laterali LOBOO: in alluminio, semirigide o gonfiabili.
Chi compra il sistema a tappe: prima i telai, poi le valigie o il bauletto, senza rifare la struttura.
Chi ha una V-Strom 800 o 800RE: LOBOO non le nomina per questo codice; scrivici prima di ordinare.
Non adatto a chi vuole usare valigie rigide di altre marche: il sistema LOBOO è chiuso.

Per moto Suzuki

Suzuki

Come verificare la compatibilità

Per verificare la compatibilità indicaci marca, modello, anno e versione della moto.

Verificata: Suzuki V-Strom 800DE dal 2024 (manuale LOBOO JP421B e tabella dei modelli compatibili).
Non dichiarata: V-Strom 800, 800RE e le altre V-Strom: non nominate dal produttore per questo codice.
Valigie compatibili: PIKE TRACKER P35L + P30R e CONQUEROR C35L + C30R (nero o argento); borse semirigide WANDERER; valigie gonfiabili ALPS 23 + 30 L.
Non compatibili: valigie rigide di altre marche. Le valigie in alluminio LOBOO si montano solo su telai LOBOO.

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Auf welchen Suzuki-Modellen werden die JP421B-Rahmen montiert?

LOBOO erklärt dieses Produkt für die Suzuki V-Strom 800DE ab 2024. Die V-Strom 800, die 800RE und andere V-Strom-Modelle sind für diesen Artikel nicht freigegeben: Teile uns vor der Bestellung Modell und Baujahr mit.

Sind die Koffer inbegriffen?

Nein. Im Lieferumfang sind die Rahmen, der Querträger und das Montagematerial enthalten. Die Koffer sind separat erhältlich oder zusammen mit den Rahmen auf der CONQUEROR-Kofferseite für die Suzuki V-Strom 800DE.

Welche Aluminiumkoffer kann ich montieren?

Das Handbuch nennt die Serien PIKE TRACKER und CONQUEROR. Bei den PIKE TRACKER ist die Kombination P35L + P30R, bei den CONQUEROR C35L + C30R: In beiden Fällen sind es 35 Liter links und 30 Liter rechts, in Schwarz oder Silber.

Warum ist der rechte Koffer kleiner?

Weil sich der Auspuff rechts befindet. Der rechte Koffer ist so geformt, dass er darüber hinweggeht: Die P30R ist außen insgesamt oben 244 mm und unten 208 mm tief, die C30R 243 bzw. 207 mm. Deshalb fasst er 30 Liter gegenüber den 35 Litern des linken Koffers.

Kann ich statt der Aluminiumkoffer weiche Taschen montieren?

Ja: Die semiharten WANDERER und die aufblasbaren ALPS-Taschen mit 23 und 30 Litern passen auf dieselben Träger. Du findest sie auf den jeweiligen Produktseiten.

Was ist in der Verpackung enthalten?

Acht Teile: linker Rahmen, rechter Rahmen, Verbindungstraverse, 2 Schrauben M8 × 20, 4 Schrauben M8 × 25, 10 Unterlegscheiben M8, 4 selbstsichernde Muttern M8 und ein Schraubensicherungsmittel. Außerdem die Anleitung.
