Wie aufwendig ist die Montage?

Neun Schritte, und in den ersten beiden werden das im Handbuch angegebene originale Heckteil und die hinteren Seitenverkleidungen abmontiert. Keine Bohrungen erforderlich, aber nimm dir Zeit und lies das Handbuch, bevor du beginnst. Wenn du dir das nicht zutraust, ist das eine Arbeit für die Werkstatt.

Muss das Motorrad angebohrt werden?

Nein. Halterungen und Platte werden an den vorgesehenen Befestigungspunkten des Motorrads angebracht; nach Abschluss der Arbeiten werden die Verkleidungen wieder montiert.

Wird auch der Träger für die Seitenkoffer benötigt?

Nein, sie ist unabhängig. Diese Platte trägt nur das Topcase; für die Seitenkoffer werden die separat erhältlichen Träger JP421B benötigt. Du kannst entweder einen, den anderen oder beide montieren.

Wie viel Gewicht hält es aus?

LOBOO gibt keine maximale Belastung für die Trägerplatte an. Für das CONQUEROR-Topcase empfiehlt die Bedienungsanleitung aufgrund der Vibrationen, 5 kg nicht zu überschreiten. Es gilt jedoch weiterhin die von Suzuki angegebene maximale Zuladung des Motorrads.

Wie viel wiegt das Topcase CONQUEROR C40T und wie viel Platz nimmt es ein?

LOBOO gibt 416 × 379 × 363 mm und 5,59 kg für 40 Liter an.

Wie viel Platz nehmen die PIKE TRACKER-Koffer ein?

Der P36T misst insgesamt 423 × 364 × 343 mm und wiegt 5,65 kg. Für den P45T geben die LOBOO-Dokumente unterschiedliche Werte an: Du findest sie auf der Seite des PIKE TRACKER-Topcase.

Wozu dienen Distanzstücke?

Sie heben die Platte über den originalen Teil des Heckrahmens, der wieder montiert wird: zwei mit 15 mm und zwei mit 35 mm, jeweils an der im Handbuchschema angegebenen Position.

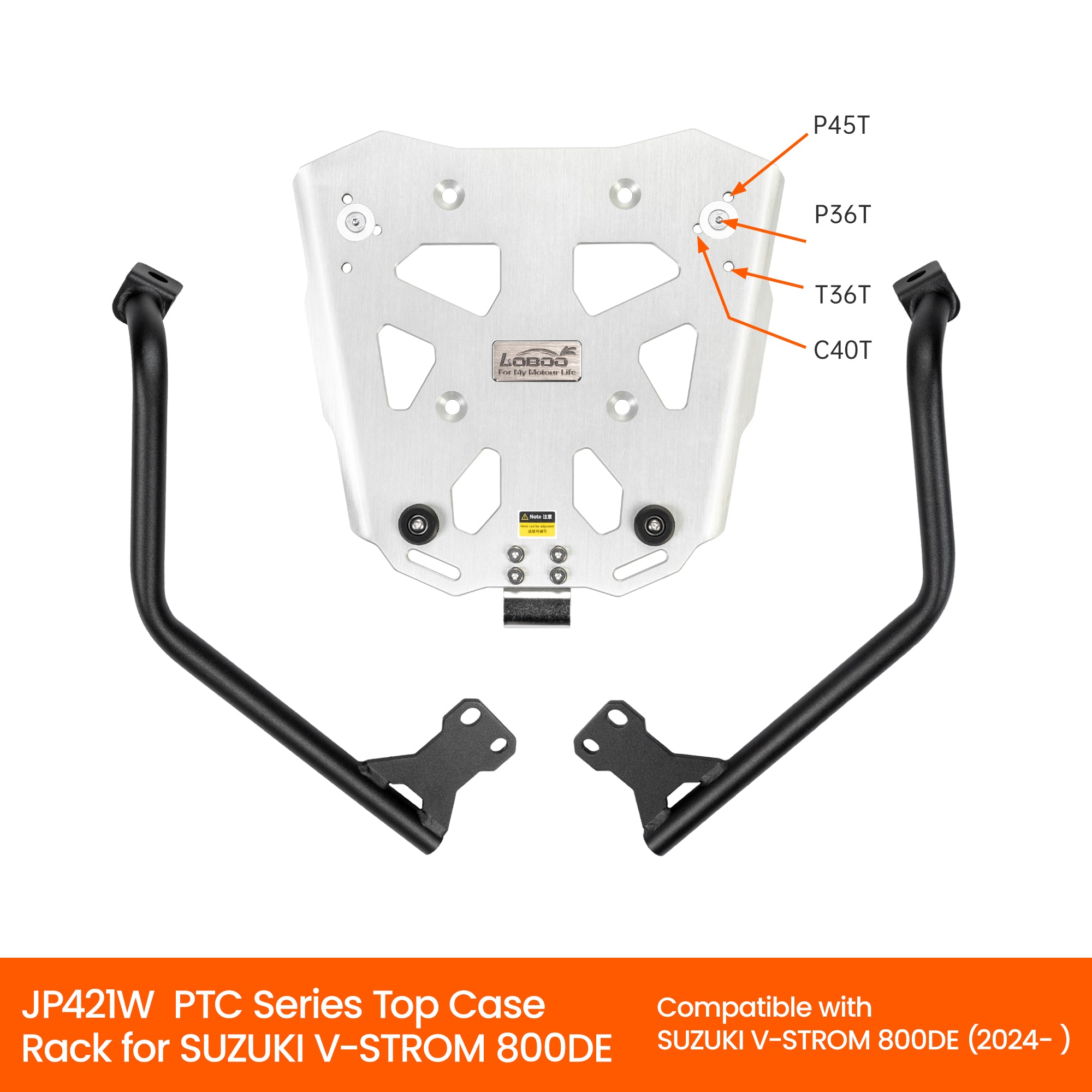

Piastra top case LOBOO JP421W con staffe per Suzuki V-Strom 800DE e attacchi P45T, P36T, T36T e C40T

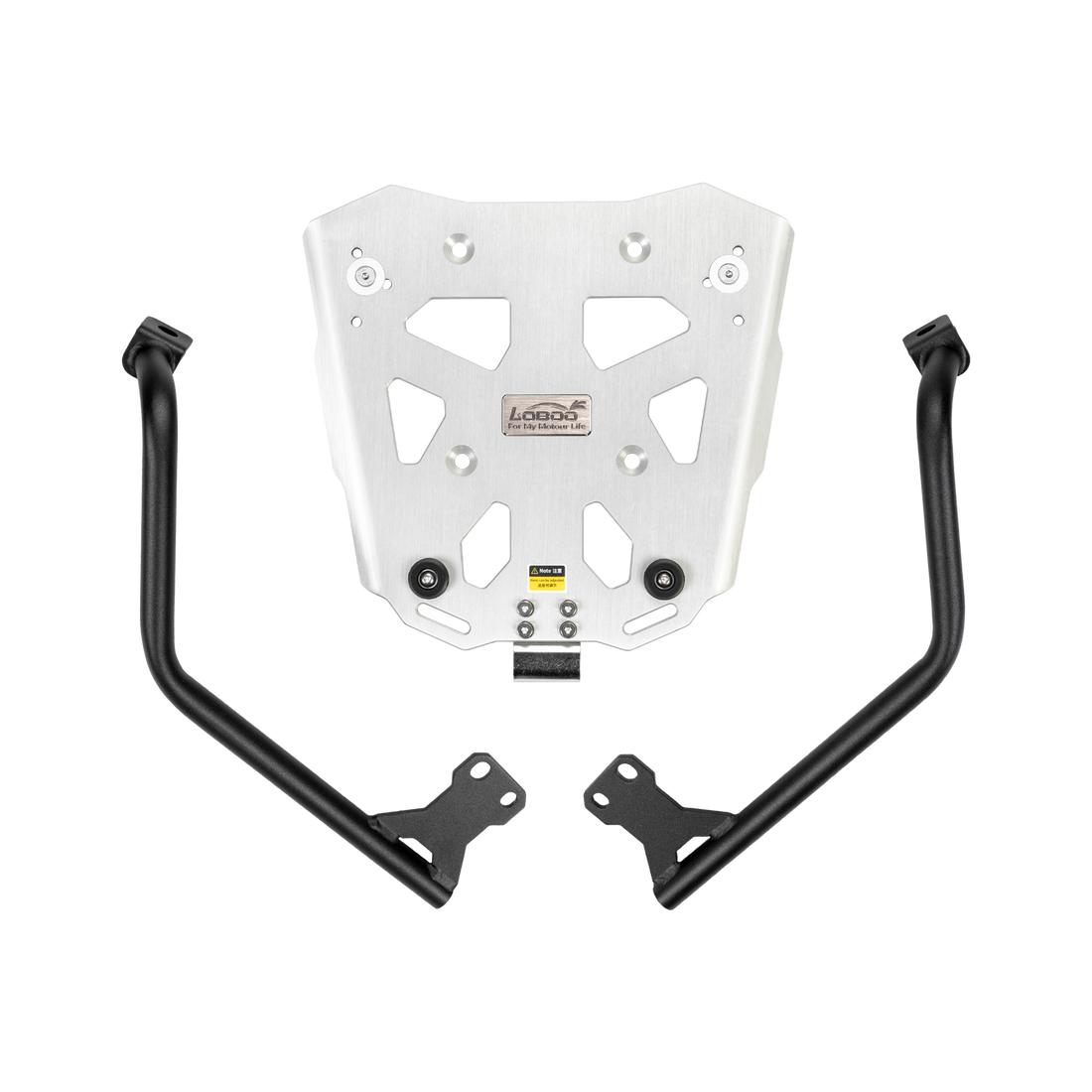

Piastra top case LOBOO JP421W con le due staffe su sfondo nero

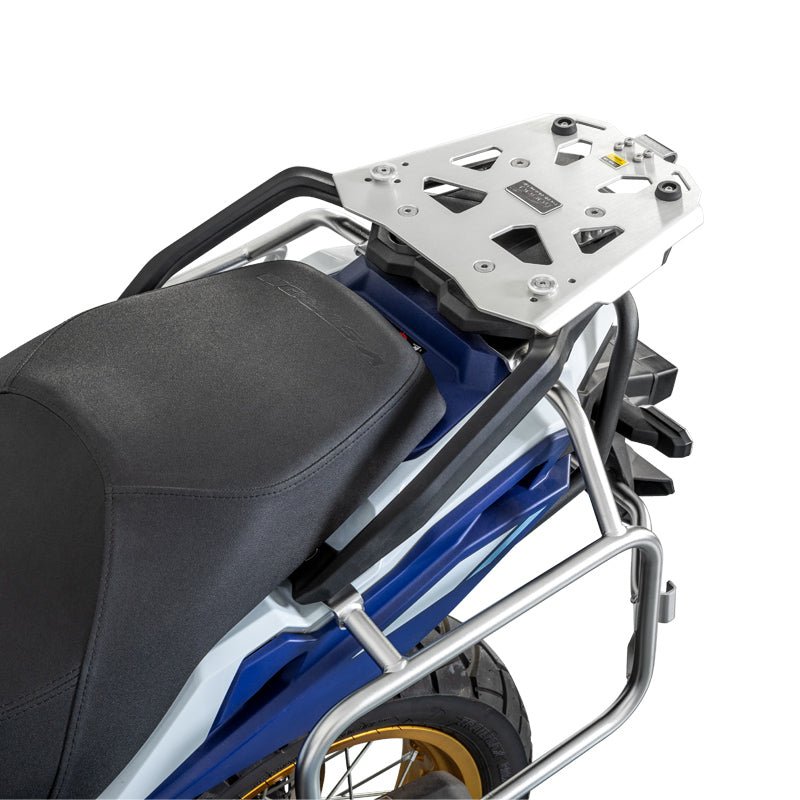

Piastra top case LOBOO JP421W montata sul codone della Suzuki V-Strom 800DE

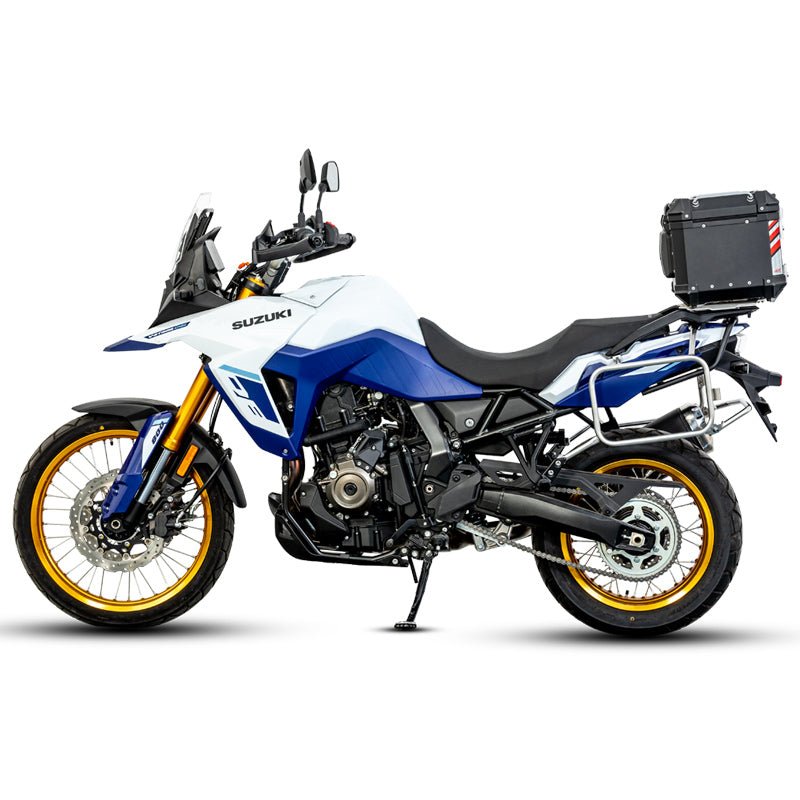

Suzuki V-Strom 800DE di lato con bauletto LOBOO PIKE TRACKER nero sulla piastra JP421W

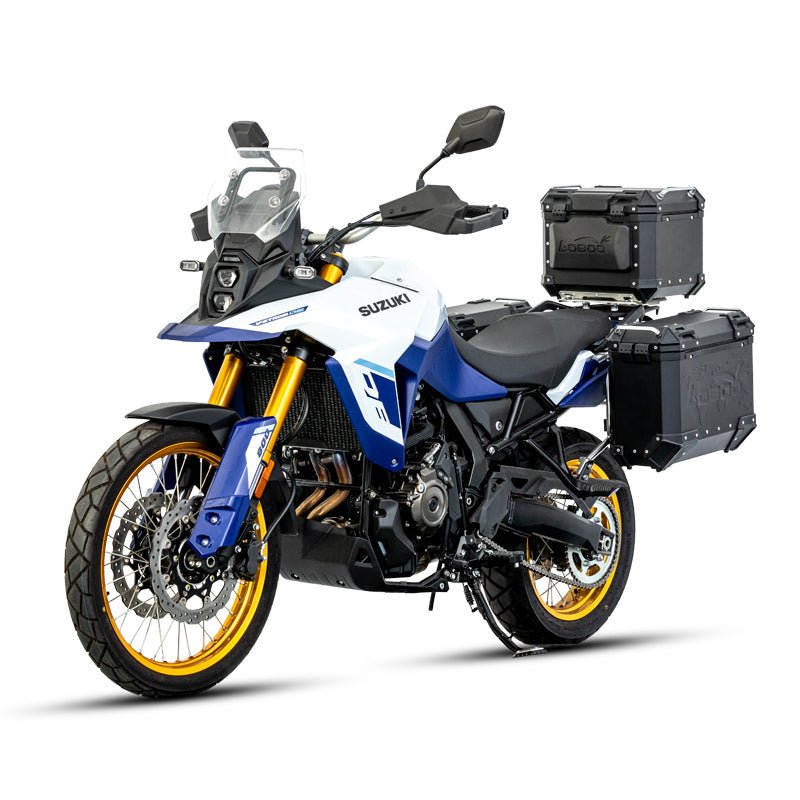

Suzuki V-Strom 800DE di tre quarti con bauletto LOBOO PIKE TRACKER argento sulla piastra JP421W

-10%Consegna in 2-3 giorni lavorativi

4 Angriffe

V-Strom 800DE Motorrad

20 N·m Paar M8-Schrauben

9 Schritte

LOBOO ✓ Prodotto originaleCod. JP421W

Topcase-Trägerplatte für Suzuki V-Strom 800DE ab 2024 | Topcases PIKE TRACKER, TIBET und CONQUEROR

Q: Aus welchem Material besteht es und wie viel wiegt es?

Für die Gepäckträger des PIKE TRACKER LOBOO-Systems werden Edelstahl und eine Aluminiumlegierung angegeben, ohne zu sagen, welches Teil aus welchem Material besteht. Das Gewicht ist nicht angegeben.

€150,49 ~~€167,21~~Risparmi €16,72

Paga in 3 rate da €50,16 senza interessi

Va bene per la tua moto?

Progettato per: V-Strom 800DE.

Ultimo pezzo disponibile🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

Piastra top case con due staffe per montare il bauletto sulla Suzuki V-Strom 800DE dal 2024. Attacchi predisposti per P45T e P36T (PIKE TRACKER), T36T (TIBET) e C40T (CONQUEROR). Sedici voci in confezione, frenafiletti compreso; bauletto non incluso.

Quattro bauletti sulla stessa piastra

P45T, P36T, T36T e C40T hanno i loro attacchi già predisposti.

Dedicata alla V-Strom 800DE dal 2024

staffe sagomate sul codone, montaggio sui punti originali.

Indipendente dai telai laterali

se dietro ti basta il bauletto, prendi solo questa.

Kit completo

16 voci con distanziali, viteria M6 e M8, dadi autobloccanti e frenafiletti.

Dal produttore LOBOO

Produttore: LOBOO — Shenzhen LOBOO Motor Accessories Co., Ltd
Denominazione ufficiale: Top Case Rack — PIKE TRACKER & TIBET & CONQUEROR
Codice modello: JP421W
EAN: 6973227073413
Garanzia: garanzia legale di conformità di 24 mesi.

Leggi la descrizione completa

Top-Case-Platte mit zwei passenden Halterungen zur Montage des Topcases an der Suzuki V-Strom 800DE ab 2024, wie von LOBOO angegeben. Das Topcase ist nicht enthalten.

LOBOO bezeichnet sie als Top Case Rack, Artikelnummer JP421W, und gibt sie für die Topcases der Serien PIKE TRACKER, TIBET und CONQUEROR an.

Welche Topcases du montieren kannst

Die Platte verfügt über vorbereitete Befestigungen für vier Topcases: P45T und P36T der Serie PIKE TRACKER, T36T der Serie TIBET und C40T der Serie CONQUEROR.

PIKE TRACKER P36T und P45T in Schwarz oder Silber: Du findest sie auf der Seite des PIKE TRACKER-Topcases.
CONQUEROR C40T mit 40 Litern, 416 × 379 × 363 mm und 5,59 kg: Du findest es auf der Seite der CONQUEROR-Koffer für die Suzuki V-Strom 800DE.

Lieferumfang

Die Anleitung listet 16 Positionen auf: linke und rechte Halterung, Platte, 4 Unterlegscheiben Ø 22 × 8,5 × 4 mm, 2 Distanzstücke Ø 20 × 8,5 × 15 mm, 2 Distanzstücke Ø 25 × 8,5 × 35 mm, eine Verbindungsplatte, 2 Stopfen Ø 16 × 9,5 mm, 2 Schrauben M6 × 20, 2 Schrauben M8 × 20, 2 Schrauben M8 × 60, 2 Schrauben M8 × 70, 2 Unterlegscheiben M6, 4 Unterlegscheiben M8, 2 selbstsichernde Muttern M8 und Schraubensicherung.

Montage

Neun Schritte. In den ersten beiden werden der in der Anleitung angegebene originale hintere Teil und die hinteren Seitenverkleidungen demontiert. Danach werden die beiden Halterungen montiert, der originale Teil mit Unterlegscheiben und Distanzstücken wieder angebracht, die Platte befestigt und schließlich die Verkleidungen wieder montiert. Es muss nichts gebohrt werden.

Es gibt vier Anzugsdrehmomente: 12 N·m für die M6-Schrauben und 20 N·m für die M8-Schrauben des Kits; für die originalen Suzuki-Schrauben 22 N·m am Heck und lediglich 5 N·m an der Seitenverkleidung.

Seitenträger und Komplettsystem

Für die Seitenkoffer werden die Seitenträger JP421B benötigt, die separat verkauft werden. Platte und Träger bilden zusammen das System mit drei Koffern.

Für die Träger des PIKE TRACKER-Systems gibt LOBOO Edelstahl und eine Aluminiumlegierung an. Gewicht und maximale Zuladung der Platte werden nicht angegeben.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Bauletto e telai laterali sono venduti separatamente.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP421W · Suzuki V-Strom 800DE ab 2024 · 4 Kofferträger · 9 Schritte

Wie funktioniert es im Detail?

Kompatible Topcases, Stückliste und Montage, Punkt für Punkt.

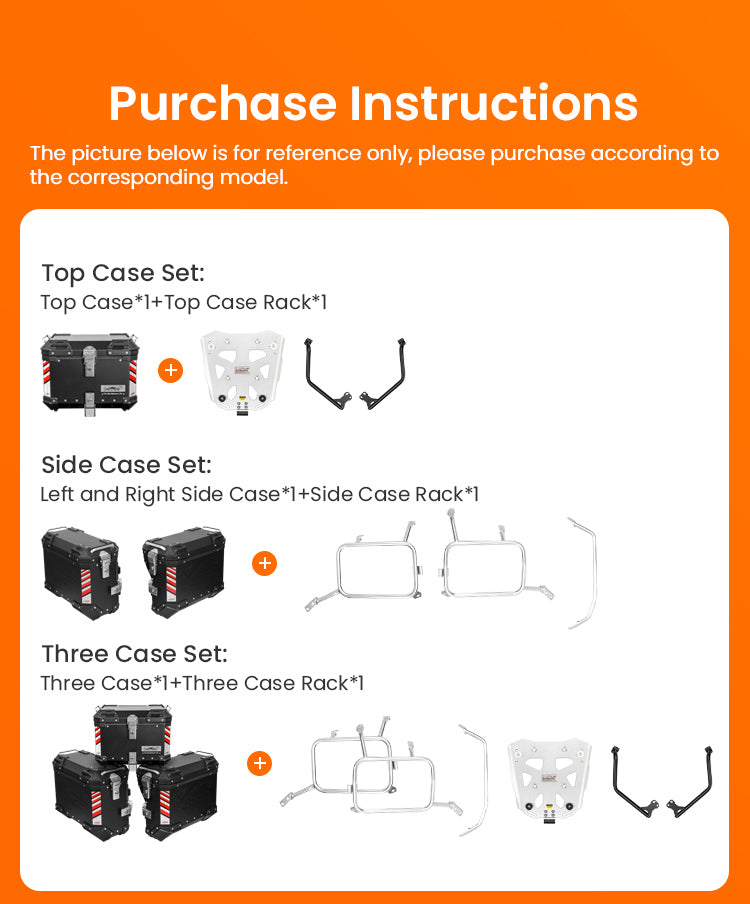

Nur Topcase, Seitenkofferset oder drei Koffer

Für die V-Strom 800DE bietet LOBOO drei Sets an: das Topcase mit seinem Gepäckträger, das Paar Seitenkoffer mit den Trägern oder alle drei Koffer.

Diese Produktseite betrifft den Gepäckträger des Topcase-Sets: die JP421W-Platte mit den beiden Halterungen.

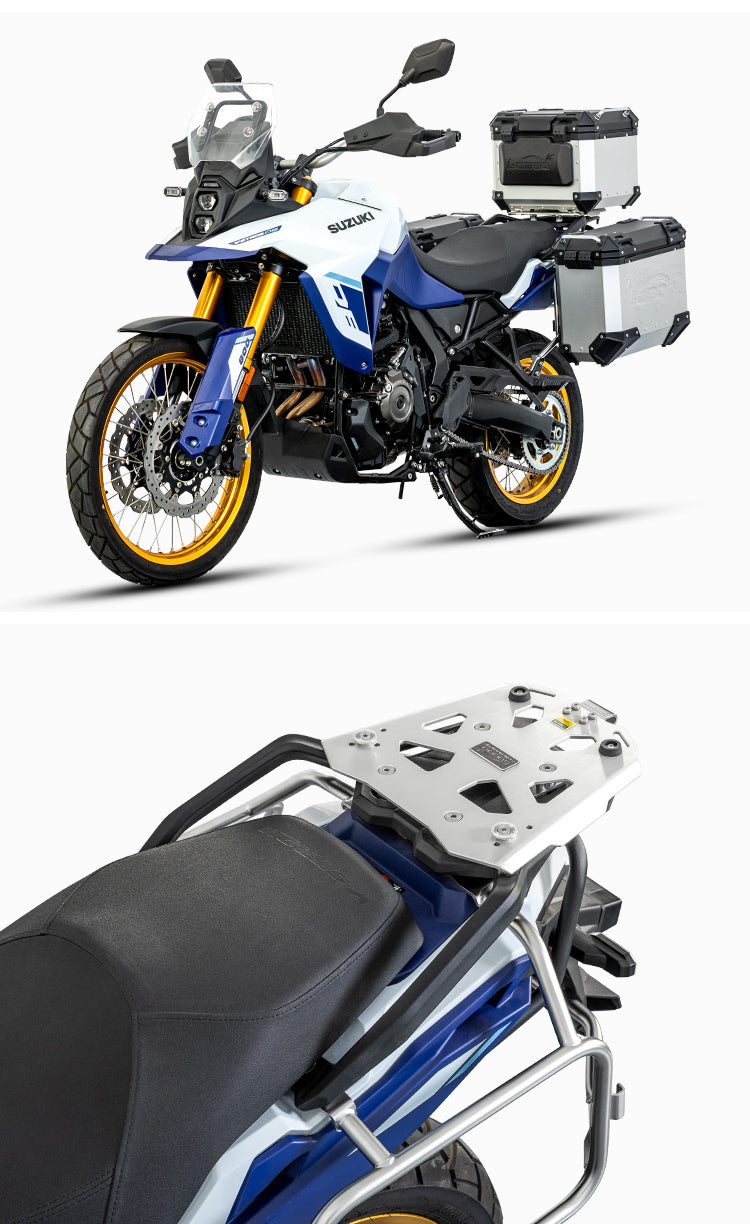

Die am Heck montierte Platte

Die offiziellen LOBOO-Fotos zeigen die auf der V-Strom 800DE montierte Platte, allein und mit dem silbernen PIKE TRACKER-Topcase.

Sie wird ohne Bohren an den dafür vorgesehenen Befestigungspunkten des Motorrads angebracht.

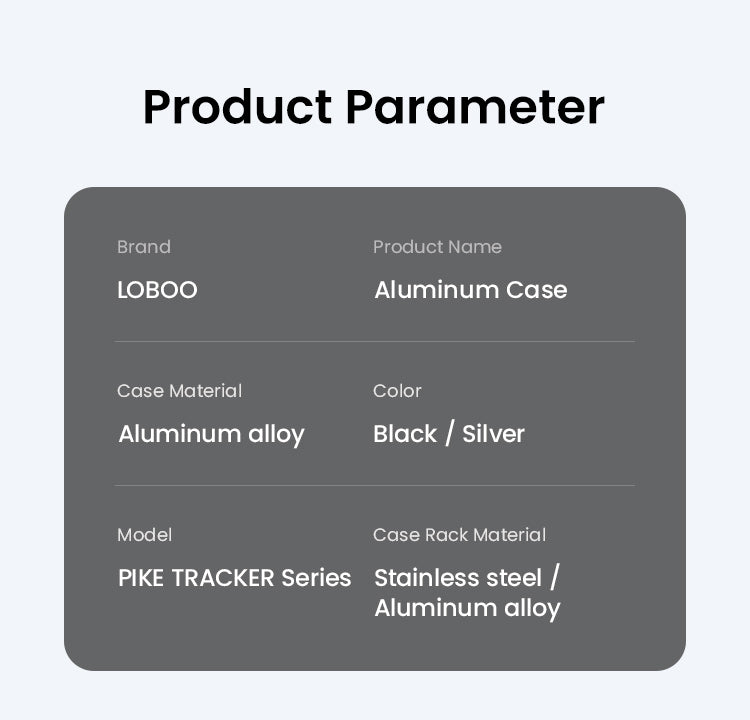

Von LOBOO angegebene Materialien

Auf der Produktseite des PIKE TRACKER LOBOO-Systems wird für die Gepäckträger Edelstahl und eine Aluminiumlegierung angegeben, ohne zu sagen, welches Teil aus welchem Material besteht.

Die Topcases bestehen aus einer Aluminiumlegierung und sind in Schwarz oder Silber erhältlich.

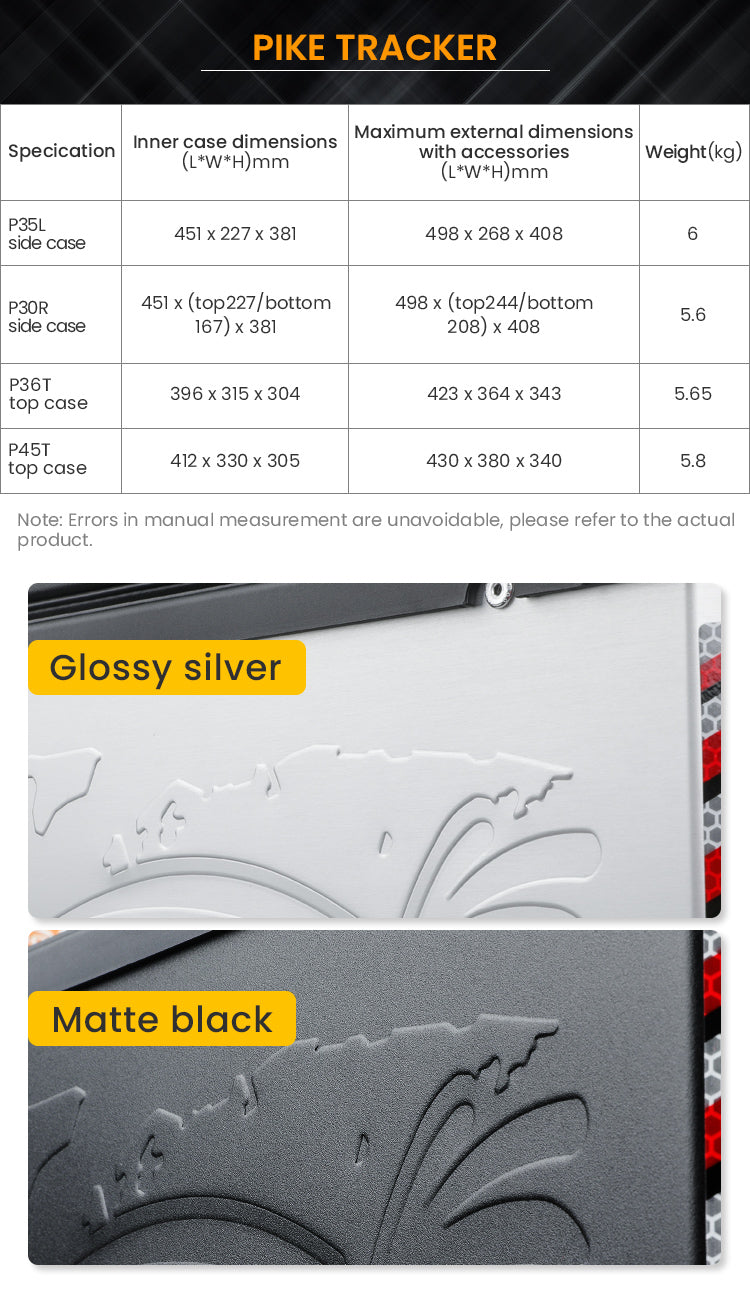

Wie viel Platz benötigen die PIKE TRACKER-Koffer?

Der P36T misst insgesamt 423 × 364 × 343 mm und wiegt 5,65 kg. Der P45T in dieser Tabelle misst 430 × 380 × 340 mm und wiegt 5,8 kg.

In anderen LOBOO-Dokumenten werden für den P45T andere Maße und ein anderes Gewicht angegeben: Du findest sie auf der Seite des Topcase.

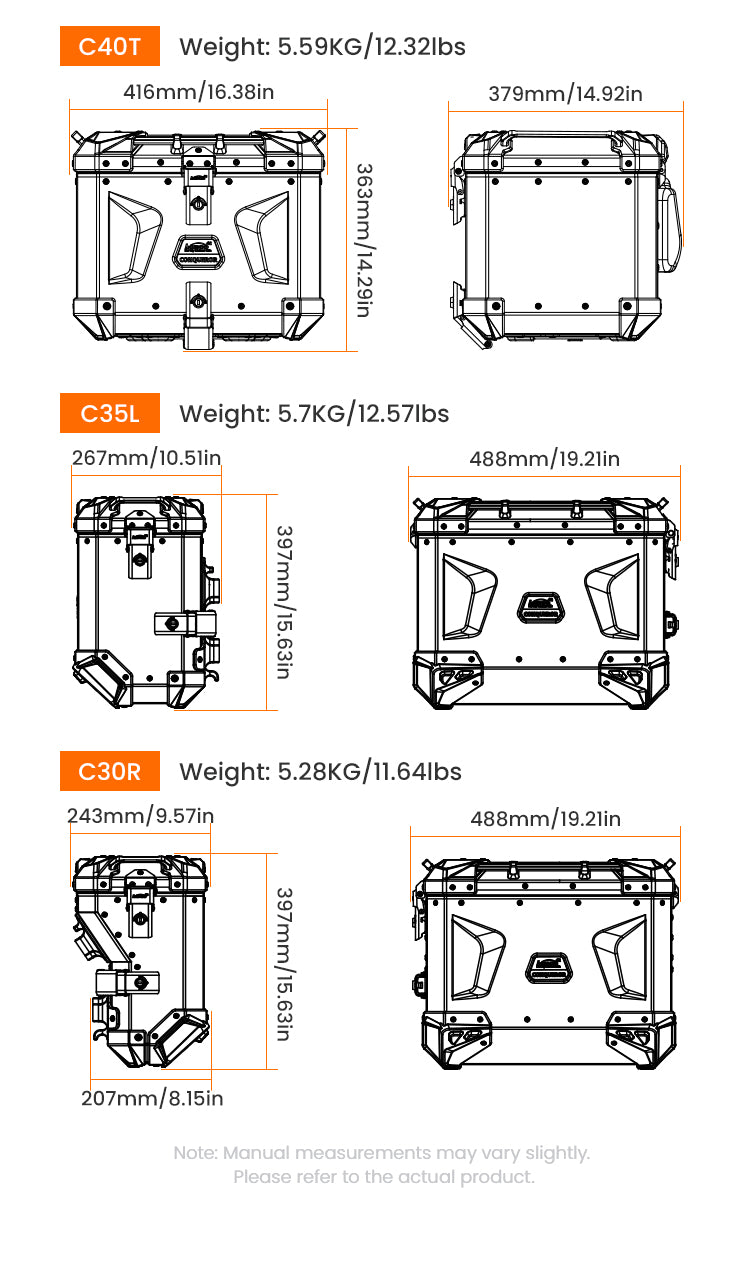

Das Topcase CONQUEROR C40T

Der C40T ist 416 mm breit, 379 mm tief und 363 mm hoch und wiegt 5,59 kg.

Für das Topcase empfiehlt die CONQUEROR-Bedienungsanleitung, die Zuladung von 5 kg nicht zu überschreiten.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Produkt

Code

JP421W Topcase-Platte

Bezeichnung LOBOO

Topcase-Gepäckträger Serie PIKE TRACKER & TIBET & CONQUEROR

EAN

6973227073413

Inhalt

2 Halterungen und Platte 16 Teile pro Stückliste; Etui ausgeschlossen

Kompatibilität

Motorrad

Suzuki V-Strom 800DE Seit 2024, erklärt von LOBOO

Nicht deklarierte Versionen

V-Strom 800 und 800RE Nicht vom Hersteller für diesen Code benannt

Kompatible Topcases

Hecht-Tracker

P45T · P36T Schwarz oder Silber

TIBET

T36T

Eroberer

C40T 40 L, 416 × 379 × 363 mm, 5,59 kg

Maximaler Platzbedarf P36T

423 × 364 × 343 mm 5,65 kg

Struktur

Material

Edelstahl / Aluminiumlegierung Von LOBOO für die Gepäckträger des Systems angegeben

Gewicht

Vom Hersteller nicht angegeben

Maximale Traglast

Vom Hersteller nicht angegeben Für das CONQUEROR LOBOO-Topcase werden maximal 5 kg empfohlen

Montage

Paar M6-Schrauben

12 N·m 2 M6 × 20

Paar M8-Schrauben

20 N·m 2 M8 × 20, 2 M8 × 60, 2 M8 × 70

Paar originale Heckverkleidungsschrauben

22 N·m Suzuki-Instrumente

Paar Schrauben für die Verkleidung

5 N·m Originale Suzuki-Verkleidung der Seitenverkleidung

Abstandshalter

2 Ø 20 × 15 · 2 Ø 25 × 35 mm Bohrung 8,5 mm

Unterlegscheiben und Verschlusskappen

4 Unterlegscheiben Ø 22 · 2 Kappen Ø 16 Zusätzlich 2 M6-Unterlegscheiben und 4 M8-Unterlegscheiben

Papa

2 selbstsichernde M8-Muttern

Schraubensicherung

Sogar Vor dem Anziehen anwenden

Schritte

9 2 zur Demontage, ohne Bohrungen

Dati dal manuale LOBOO JP421W, dal catalogo PIKE TRACKER e dai pannelli CONQUEROR per la V-Strom 800DE. Peso e carico massimo non sono dichiarati.

Manuale d'uso JP421WDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Nove passaggi: 1) si smonta la parte posteriore originale indicata dal manuale; 2) carene laterali posteriori, su entrambi i lati; 3-4) staffa sinistra e destra; 5) rondelle Ø 22 sui quattro punti; 6) si rimonta la parte originale con distanziali e piastrina; 7) piastra con le viti M8 × 60 e M8 × 70; 8) dadi autobloccanti sotto; 9) si rimontano le carene.
Coppie del kit: 12 N·m sulle M6, 20 N·m sulle M8.
Coppie delle viti originali Suzuki: 22 N·m sul codone, 5 N·m sulla carena laterale. Sono valori diversi da quelli LOBOO: non confonderli.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: presenta tutto senza stringere a fondo, verifica che la piastra resti in piano e solo alla fine dai le coppie con una chiave dinamometrica.

Istruzioni complete e note di sicurezza

Nove passaggi: 1) si smonta la parte posteriore originale indicata dal manuale; 2) carene laterali posteriori, su entrambi i lati; 3-4) staffa sinistra e destra; 5) rondelle Ø 22 sui quattro punti; 6) si rimonta la parte originale con distanziali e piastrina; 7) piastra con le viti M8 × 60 e M8 × 70; 8) dadi autobloccanti sotto; 9) si rimontano le carene.
Coppie del kit: 12 N·m sulle M6, 20 N·m sulle M8.
Coppie delle viti originali Suzuki: 22 N·m sul codone, 5 N·m sulla carena laterale. Sono valori diversi da quelli LOBOO: non confonderli.
Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
Sequenza: presenta tutto senza stringere a fondo, verifica che la piastra resti in piano e solo alla fine dai le coppie con una chiave dinamometrica.

Manuale di montaggio JP421W: distinta di 16 voci, vista d'installazione, nove passaggi e coppie di serraggio. Edizione in 8 lingue, italiano compreso.
Carico: il produttore non dichiara un carico massimo per la piastra. Per il bauletto CONQUEROR il manuale d'uso raccomanda di non superare 5 kg.
Omologazioni: il produttore non dichiara omologazioni per la piastra.
Codice della Strada: il bauletto non deve coprire targa, luci posteriori o catadiottri.

Chi ha una Suzuki V-Strom 800DE dal 2024 e vuole un bauletto LOBOO in alluminio.
Chi vuole tenere aperta la scelta del bauletto: la piastra accetta quattro modelli di tre serie.
Chi preferisce l'officina: il montaggio richiede di smontare le carene laterali posteriori.
Chi ha una V-Strom 800 o 800RE: LOBOO non le nomina per questo codice; scrivici prima di ordinare.

Per moto Suzuki

Suzuki

Come verificare la compatibilità

Per verificare la compatibilità indicaci marca, modello, anno e versione della moto.

Verificata: Suzuki V-Strom 800DE dal 2024 (manuale LOBOO JP421W e tabella dei modelli compatibili).
Non dichiarata: V-Strom 800, 800RE e le altre V-Strom.
Bauletti compatibili: PIKE TRACKER P45T e P36T, TIBET T36T, CONQUEROR C40T.
Non compatibili: bauletti di altre marche: LOBOO dichiara che le sue valigie in alluminio si montano solo su portapacchi LOBOO.

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Auf welchen Suzuki-Modellen wird die Platte JP421W montiert?

LOBOO gibt sie für die Suzuki V-Strom 800DE ab 2024 an. Die V-Strom 800, die 800RE und die anderen V-Strom-Modelle sind für diesen Code nicht aufgeführt: Teile uns vor der Bestellung Modell und Baujahr mit.

Welche Topcases kann ich montieren?

Quattro, mit bereits auf der Platte vorbereiteten Befestigungen: P45T und P36T der PIKE TRACKER-Serie, T36T der TIBET-Serie und C40T der CONQUEROR-Serie.

Ist das Topcase inbegriffen?

Nein. Im Lieferumfang sind Platte, Halterungen und Schrauben enthalten. Das Topcase ist separat erhältlich.

Kann ich ein Topcase einer anderen Marke montieren?

LOBOO erklärt, dass seine Aluminiumkoffer ausschließlich auf LOBOO-Gepäckträger montiert werden und die Platte für die vier LOBOO-Koffer vorbereitet ist. Koffer anderer Marken sind nicht vorgesehen.

Was ist in der Verpackung enthalten?

Sechzehn Teile: linke und rechte Halterung, Platte, 4 Unterlegscheiben Ø 22, 2 Distanzhülsen à 15 mm und 2 à 35 mm, eine kleine Platte, 2 Stopfen Ø 16, 2 Schrauben M6 × 20, 2 M8 × 20, 2 M8 × 60, 2 M8 × 70, 2 Unterlegscheiben M6, 4 Unterlegscheiben M8, 2 selbstsichernde Muttern M8 und ein Schraubensicherungsmittel.

Welche Anzugsdrehmomente werden benötigt?

Vier Anzugsdrehmomente: 12 N·m für die M6-Schrauben des Kits, 20 N·m für die M8-Schrauben und bei den originalen Suzuki-Schrauben 22 N·m am Heck sowie nur 5 N·m an der Seitenverkleidung. Letzteres wird am leichtesten falsch eingestellt.
