Muss das Motorrad gebohrt oder verändert werden?

Nein. Originalsitzbank und Original-Gepäckträger werden abmontiert, und die Befestigungspunkte des Motorrads werden verwendet. Die abmontierten Originalteile werden gemäß den BMW-Anweisungen wieder montiert, falls du den LOBOO-Gepäckträger eines Tages entfernst.

Muss ich an der elektrischen Anlage arbeiten?

Nur zum Trennen eines Steckers unter dem Heck während der Demontage, wie in Schritt 5 des Handbuchs gezeigt. Der Gepäckträger verfügt über keine eigene Verkabelung.

Ist das Topcase inbegriffen?

Nein. Diese Seite verkauft den Gepäckträger mit der Platte. Das Topcase wird separat ausgewählt, und zwar aus den PIKE TRACKER-, TIBET- und CONQUEROR-Modellen.

Kann ich auch die Seitenkoffer montieren?

Ja, mit den separat erhältlichen Seitenrahmen JP151B. Die Rahmen JP151B und der Gepäckträger JP151WPRO bilden zusammen das verstärkte Dreikoffer-Set aus der LOBOO-Tabelle für die R 1300 GS Adventure.

Wie viel Gewicht kann ich im Topcase transportieren?

LOBOO gibt keine maximale Traglast für diesen Gepäckträger an. Es gilt die von BMW angegebene Tragfähigkeit für den Gepäckträger des Motorrads, einschließlich Topcase und Inhalt.

Aus welchem Material ist es gefertigt?

Das LOBOO-Handbuch nennt das Material des Hilfsrahmens und der Platte nicht, daher geben wir es nicht an. Wenn du diese Information benötigst, schreib uns und wir fragen beim Händler nach.

Wie viele Schritte erfordert die Montage?

Sieben, alle im Handbuch abgebildet: Fünf dienen zum Demontieren von Sitzbank, Stecker und originalem Gepäckträger, zwei zum Montieren des Hilfsrahmens und anschließend der Platte.

Ist das Handbuch auf Italienisch?

Ja. Das LOBOO-Handbuch für den JP151WPRO ist in acht Sprachen verfügbar, darunter Italienisch, und kann von dieser Seite heruntergeladen werden.

Seitenkoffer für BMW R 1300 GS Adventure - Endurrad.com

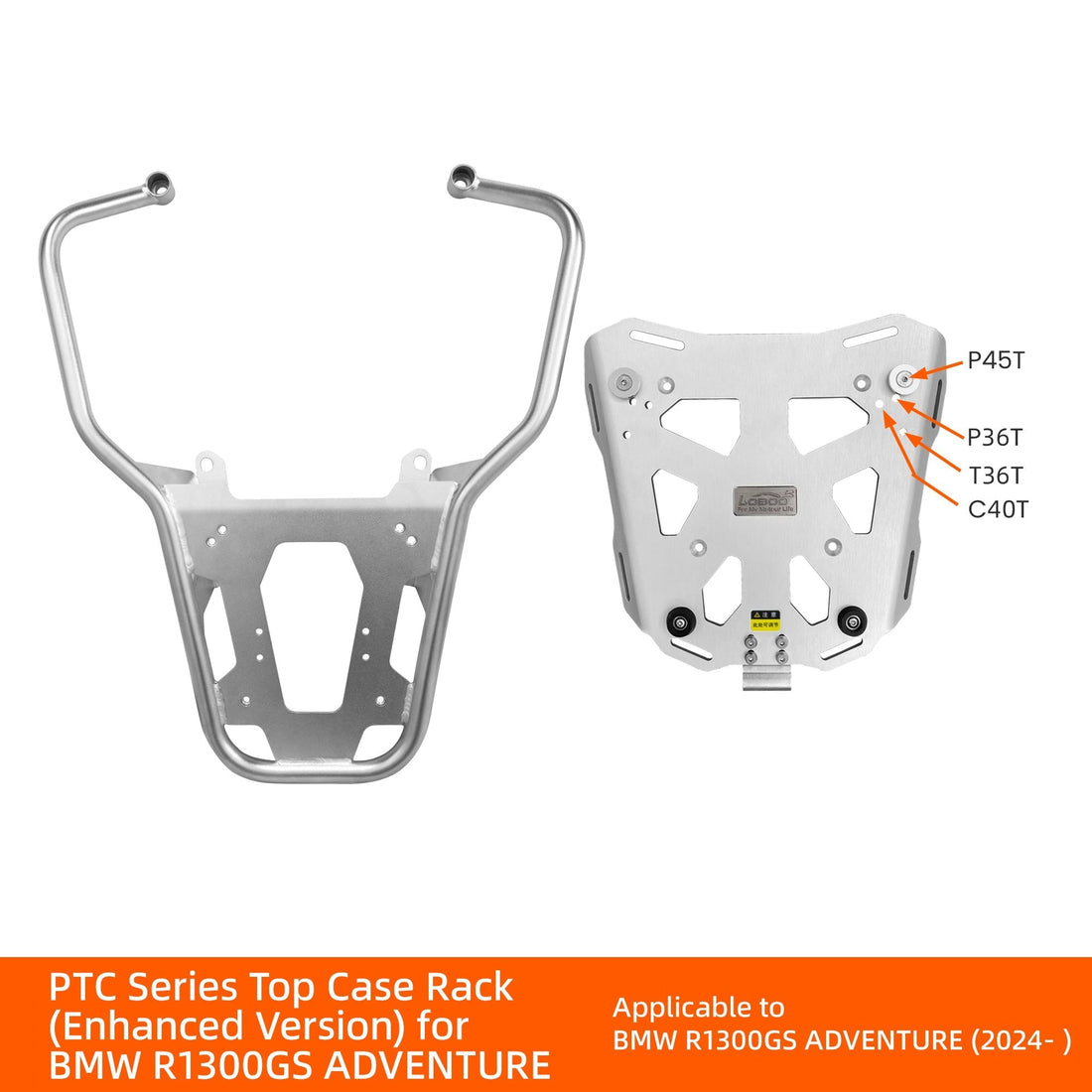

Piastra top case LOBOO R 1300 GS Adventure con attacchi P45T, P36T, T36T

-10%Consegna in 2-3 giorni lavorativi

JP151WPRO Code

Heckrahmen + Platte Inhalt

R 1300 GS Adventure Motorrad

Originale Befestigungspunkte

LOBOO ✓ Prodotto originale

Verstärkter Heckgepäckträger für BMW R 1300 GS Adventure ab 2024 | Topcase-Halterung mit Platte

€300,98 ~~€334,43~~Risparmi €33,45

Paga in 3 rate da €100,32 senza interessi

Va bene per la tua moto?

Progettato per: R 1300 GS Adventure.

Ultimo pezzo disponibile🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

Telaietto e piastra per il bauletto LOBOO sulla BMW R 1300 GS Adventure, al posto del portapacchi originale.

Telaietto e piastra insieme

prende il posto del portapacchi originale, senza altri acquisti per montare il bauletto.

Più bauletti sulla stessa piastra

attacchi per PIKE TRACKER P45T e P36T, TIBET T36T e CONQUEROR, come nella foto LOBOO.

Dedicato alla Adventure

progettato per la R 1300 GS Adventure dal 2024.

Sistema a tre valigie

con i telai laterali JP151B forma il set rinforzato della tabella LOBOO.

Nessuna foratura

sette passaggi fotografati, una sola coppia di serraggio, frenafiletti incluso.

Dal produttore LOBOO

Denominazione ufficiale: Top Case Rack (Enhanced Version), PIKE TRACKER & TIBET & CONQUEROR, modello JP151WPRO, per BMW R1300GS Adventure dal 2024.

Produttore: Shenzhen LOBOO Motor Accessories Co., Ltd — Room 101, 201, 301, Building F, No. 30 Tongfu Road, Xinsheng Community, Longgang Subdistrict, Longgang District, Shenzhen, Guangdong, Cina (indirizzo stampato sul manuale).

Documentazione: manuale di montaggio in otto lingue, italiano compreso, scaricabile da questa pagina.

Leggi la descrizione completa

Verstärkter Heckgepäckträger für die BMW R 1300 GS Adventure ab 2024: Tragrahmen und Platte für das Topcase, mit Schrauben, Distanzstücken und Schraubensicherung. Er ersetzt den originalen Gepäckträger und nimmt das LOBOO-Topcase auf. Das Topcase ist nicht enthalten.

LOBOO nennt ihn Top Case Rack (Enhanced Version), Artikelnummer JP151WPRO, und ordnet ihn den Serien PIKE TRACKER, TIBET und CONQUEROR zu.

Welche Topcases du montieren kannst

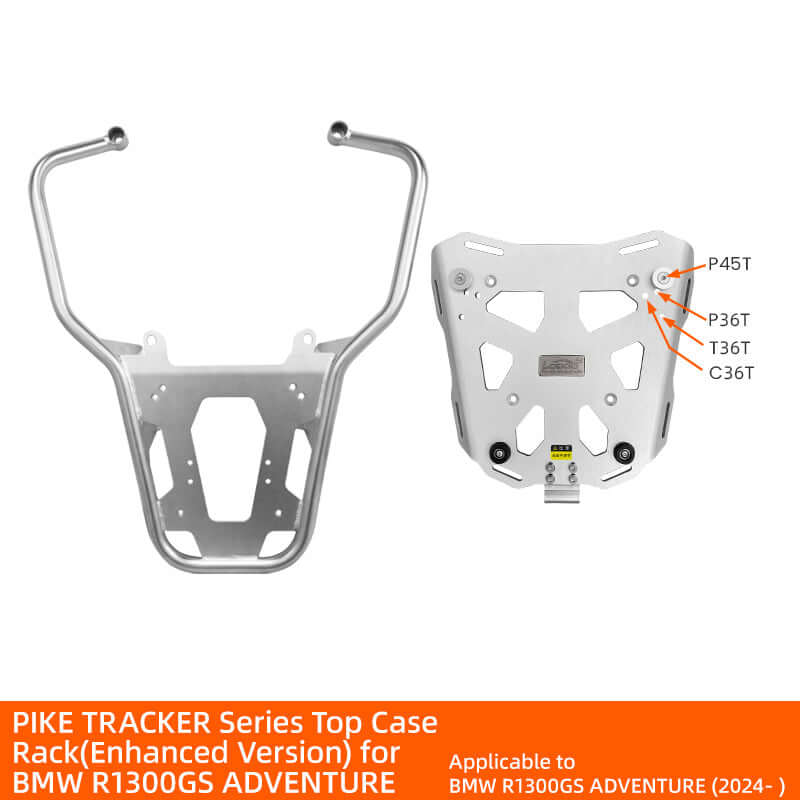

Auf dem LOBOO-Foto verfügt die Platte über Befestigungspunkte für die Topcases PIKE TRACKER P45T und P36T, TIBET T36T sowie für das CONQUEROR-Topcase. Die PIKE TRACKER-Topcases findest du auf der Seite der PIKE TRACKER Aluminium-Topcases, das 40-Liter-CONQUEROR auf der Seite der CONQUEROR-Koffer für die R 1300 GS Adventure.

LOBOO-Aluminium-Topcases lassen sich nur auf LOBOO-Platten und -Gepäckträgern montieren.

Verstärkter Gepäckträger oder Platte auf dem originalen Gepäckträger?

Für das Topcase sieht LOBOO an der Adventure zwei Möglichkeiten vor. Dieser Gepäckträger ersetzt den originalen durch einen eigenen Tragrahmen. Alternativ gibt es die Topcase-Platte JPT131WA, die auf dem originalen BMW-Gepäckträger montiert wird und für GS und GS Adventure identisch ist.

Passt er auf die R 1300 GS ohne Adventure?

Nein. Für die R 1300 GS gibt es den verstärkten Heckgepäckträger JP131WB: Die beiden Artikelnummern sind nicht untereinander austauschbar.

Was ist im Lieferumfang enthalten?

Die Anleitung listet 7 Positionen auf: Tragrahmen, Platte, 4 M6 × 35-Schrauben, 2 Stopfen, 4 Distanzstücke mit 20 × 8,5 × 18 mm, 2 Distanzstücke mit 20 × 8,5 × 6,5 mm und eine Schraubensicherung.

Montage

Sieben bebilderte Schritte, ohne Bohren. Zuerst wird die Sitzbank entfernt, ein Stecker unter dem Heckbürzel getrennt und der originale Gepäckträger mit seinen Schrauben abgebaut. Anschließend wird der Tragrahmen mit den niedrigen Distanzstücken befestigt und die Rohre werden mit den Stopfen verschlossen. Zum Schluss wird die Platte oben mit den hohen Distanzstücken und den vier M6 × 35-Schrauben montiert.

Die M6 × 35-Schrauben werden mit 12 N·m angezogen. LOBOO weist darauf hin, sie nicht sofort vollständig festzuziehen: Zuerst alle Einstellungen vornehmen, anschließend die Schrauben nacheinander mit dem angegebenen Drehmoment anziehen. Die entfernten Originalteile werden entsprechend den von BMW angegebenen Drehmomenten wieder montiert.

Das Drei-Koffer-System

Zusammen mit den Seitenkofferträgern JP151B bildet dieser Gepäckträger das verstärkte Drei-Koffer-Set aus der LOBOO-Tabelle. Wenn du ganz von vorn beginnst, findest du die bereits zusammenpassenden Koffer und Träger im PIKE TRACKER Seitenkoffer-Set für die R 1300 GS Adventure.

Die Anleitung macht keine Angaben zu Material, Gewicht oder maximaler Zuladung: Daher geben wir diese Werte nicht an. Es gilt die von BMW für den Motorrad-Gepäckträger angegebene Tragfähigkeit. Alle weiteren Zubehörteile für die BMW R 1300 GS Adventure findest du in der entsprechenden Kollektion.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Il bauletto è venduto separatamente.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP151WPRO · BMW R 1300 GS Adventure ab 2024 · 7 Komponenten · 12 N·m

Wie funktioniert es im Detail?

Kompatible Topcases, Montage und Unterschiede zur Gepäckträgerplatte am Original-Gepäckträger.

Welcher Code für welches Motorrad

In der LOBOO-Tabelle hat die R 1300 GS Adventure ihren verstärkten Gepäckträger, den JP151WPRO, und ihre seitlichen Träger JP151B. Die Gepäckträgerplatte für den Original-Gepäckträger passt für GS und GS Adventure, der verschiebbare Gepäckträger jedoch nur für die GS. Die LOBOO-Aluminiumkoffer lassen sich nur auf LOBOO-Trägern montieren.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Identifizierung

Produktcode

JP151WPRO

Offizielle Bezeichnung gemäß Handbuch

Topcase-Gepäckträger (verbesserte Version)

Kompatibilität

Motorrad

BMW R 1300 GS Adventure ab 2024

Angegebene Kofferserie

PIKE TRACKER, TIBET und EROBERER

Passender Rahmen für Seitenkoffer

JP151B, separater Artikel

Struktur

Hauptkomponenten

Stützrahmen und Auflageplatte für das Topcase

Lieferumfang

Vollständige Stückliste

7 Einträge 1 Halterahmen, 1 Platte, 4 M6×35-Schrauben, 2 Stopfen, 4 Abstandshalter Ø20×Ø8,5×18 mm, 2 Abstandshalter Ø20×Ø8,5×6,5 mm, 1 Schraubensicherungsgel

Montage

Drehmoment für M6×35-Schrauben

12 N·m

Illustrierte Schritte im Handbuch

7 5 zur Demontage, 2 zur Installation. Keine Bohrung

Nicht deklarierte Daten

Material, Gewicht und Abmessungen

Nicht vom Hersteller angegeben

Kompatibilität

PIKE TRACKER-Topcases

P45T und P36T Auf dem Foto angegebene LOBOO-Halterungen der Platte

TIBET-Kofferraumgepäckträger

T36T Auf dem Foto angegebener LOBOO-Anschluss der Platte

CONQUEROR-Kofferraumtasche

Vorhandener Angriff Die LOBOO-Fotos geben ihn als C40T oder C36T an: Code muss bestätigt werden

Nicht kompatibel

R 1300 GS Für die R 1300 GS gibt es den verstärkten Gepäckträger JP131WB.

Montage

Schrauben der Platte

4 × M6 × 35 Anzugsdrehmoment 12 N·m

Abstandshalter

4 x 18 mm + 2 x 6,5 mm Ø 20 × Ø 8,5 mm: die tiefen unter dem Hilfsrahmen, die hohen unter der Platte

Elektrische Anlage

Zu trennender Stecker Schritt 5 des Handbuchs, unter dem Heckbürzel; keine zusätzliche Verkabelung

Ausstattung

Schraubensicherung

Sogar Position 7 der Stückliste. Der Drehmomentschlüssel ist nicht enthalten.

Manuale di montaggio LOBOO JP151WPRO, portapacchi posteriore con piastra top case per BMW R 1300 GS AdventureDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Passaggi: sette, tutti fotografati nel manuale: cinque di smontaggio e due di installazione.
Smontaggio: sella, un connettore elettrico sotto il codone da scollegare e il portapacchi originale con le sue viti.
Telaietto: si fissa ai punti di attacco della moto con i due distanziali da 6,5 mm; i due tappi chiudono le estremità dei tubi.
Piastra: si monta sopra il telaietto con i quattro distanziali da 18 mm e le quattro viti M6 × 35.
Coppia di serraggio: 12 N·m sulle viti M6 × 35, con il frenafiletti incluso.
Sequenza: non serrare a fondo durante il montaggio. Prima tutte le regolazioni, poi la coppia in sequenza.
Parti originali: quelle rimosse si rimontano secondo le coppie e le indicazioni BMW.

Istruzioni complete e note di sicurezza

Passaggi: sette, tutti fotografati nel manuale: cinque di smontaggio e due di installazione.
Smontaggio: sella, un connettore elettrico sotto il codone da scollegare e il portapacchi originale con le sue viti.
Telaietto: si fissa ai punti di attacco della moto con i due distanziali da 6,5 mm; i due tappi chiudono le estremità dei tubi.
Piastra: si monta sopra il telaietto con i quattro distanziali da 18 mm e le quattro viti M6 × 35.
Coppia di serraggio: 12 N·m sulle viti M6 × 35, con il frenafiletti incluso.
Sequenza: non serrare a fondo durante il montaggio. Prima tutte le regolazioni, poi la coppia in sequenza.
Parti originali: quelle rimosse si rimontano secondo le coppie e le indicazioni BMW.

La chiave dinamometrica non è inclusa. Il produttore chiede di controllare periodicamente le viti di fissaggio.

Manuale di montaggio: in otto lingue, italiano compreso, con distinta di 7 voci, schema di installazione e sette passaggi.
Omologazioni: LOBOO non pubblica omologazioni o certificati per questo codice.
Carico: LOBOO non dichiara un carico massimo. Vale la portata indicata da BMW per il portapacchi della moto.
Codice della Strada: il bauletto non deve coprire targa e luci.

Chi vuole il bauletto LOBOO sulla R 1300 GS Adventure con un supporto dedicato al posto del portapacchi originale.
Chi completa il sistema a tre valigie insieme ai telai laterali JP151B.
Chi vuole tenere il portapacchi BMW: in quel caso c'è la piastra top case JPT131WA, che si monta sopra.
Non adatto alla R 1300 GS: per quella moto c'è il portapacchi rinforzato JP131WB.

Per moto Bmw

BMW

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Was umfasst der Code JP151WPRO?

Der Trägerrahmen, der den originalen Gepäckträger ersetzt, und die Platte, an der das Topcase befestigt wird, mit Schrauben, Distanzstücken, zwei Abdeckkappen und Schraubensicherung. Das Topcase ist nicht enthalten und muss separat erworben werden.

Kann ich es auf einer R 1300 GS ohne Adventure verwenden?

Nein. Das Handbuch erklärt dies nur für die R 1300 GS Adventure ab 2024. Für die R 1300 GS gibt es den verstärkten hinteren Gepäckträger JP131WB auf einer separaten Seite.

Welche Topcases kann ich montieren?

Auf dem LOBOO-Foto verfügt die Platte über die Befestigungen für die Topcases PIKE TRACKER P45T und P36T, TIBET T36T sowie für das Topcase CONQUEROR. Sie sind ausschließlich für LOBOO-Topcases geeignet: Adapter für andere Marken sind nicht vorgesehen.

Was ist der Unterschied zum Glätteisen JPT131WA?

Die JPT131WA wird auf dem originalen BMW-Gepäckträger montiert, der an seinem Platz bleibt. Die JP151WPRO ersetzt den originalen Gepäckträger hingegen durch einen eigenen Rahmen und eine Montageplatte. Für die Adventure sieht LOBOO beide Lösungen vor.

Was ist in der Verpackung enthalten?

Sieben Teile: Halterahmen, Platte, vier M6 × 35-Schrauben, zwei Rohrstopfen, vier 18-mm-Abstandshalter, zwei 6,5-mm-Abstandshalter und ein Schraubensicherungsmittel.

Mit welchem Drehmoment werden die Schrauben angezogen?

Die vier M6 × 35-Schrauben der Platte werden mit 12 N·m angezogen. LOBOO bittet darum, alle Teile bereitzulegen, die Einstellungen vorzunehmen und erst am Ende in der vorgegebenen Reihenfolge festzuziehen. Ein Drehmomentschlüssel ist erforderlich und nicht im Lieferumfang enthalten.
