BMW S 1000 XR

Motorrad

36 / 45L

Topcases

12N·m

Anzugsdrehmoment

24 × 12mm

Abstandshalter

Identifikation

Produktcode

JP062W

Offizielle Bezeichnung

PIKE TRACKER Serie Topcase-Träger

Kompatibilität

Motorrad

BMW S 1000 XR ab 2021

nur mit dem von LOBOO angegebenen originalen Zopf

Kompatible Topcases

PIKE TRACKER P36T und P45T

36 und 45 Liter, schwarz oder silber, separat erhältlich

Ausstattung

Lieferumfang

7 Einträge

Oberes Rack, Grundplatte, 4 Abstandshalter, 4 Zylinderschrauben M6×16, 4 Senkschrauben M6×16, 4 Unterlegscheiben M6, Schraubensicherung-offsetof

Oberer Korb

1

Rahmenheck, am Heckbürzel an den vier Distanzhülsen befestigt

Grundplatte

1

Platte, an der das Topcase befestigt wird, am Top-Rack fixiert

Abstandshalter

4

Außendurchmesser 24 mm, Innendurchmesser 9 mm, Höhe 12 mm

Viteria

Zylinderschrauben M6×16

4

mit 4 M6-Unterlegscheiben befestigen sie den Top-Rack

Senkkopfschrauben M6×16

4

Sie befestigen die Grundplatte am oberen Gepäckträger.

Ausstattung

Schraubensicherung

Sogar

Montage

Anzugsdrehmoment

12

auf allen M6×16-Schrauben, nach abgeschlossener Montage und mit Schraubensicherungsmittel

Befestigungspunkte

Originalschrauben, die an den Teilen A und B des Heckteils angegeben sind

Sie werden entfernt und stattdessen wird der Top-Rack auf den Abstandshaltern befestigt.

Konstruktion

Material

Edelstahl / Aluminiumlegierung

LOBOO-Daten für die Rahmen der PIKE TRACKER-Serie, ohne Unterscheidung nach Einzelteilen

Topcases

Abmessungen des Topcase P36T

423 × 364 × 343

mit Zubehör; 5,65 kg

Abmessungen des P45T-Topcase

430 × 380 × 360

mit Zubehör; 5,96 kg

Konstruktion

Gewicht und maximale Belastung

Vom Hersteller nicht angegeben

Montage

Montagevideo

QR-Code auf der Zubehörliste

JP062W · PIKE TRACKER · BMW S 1000 XR dal 2021 · per bauletti da 36 e 45 L

Alles, was du vor der Bestellung wissen musst

Technische Daten, Ausstattung, Lieferung und Garantie: Hier finden Sie jedes anhand der offiziellen LOBOO-Dokumentation überprüfte Detail.

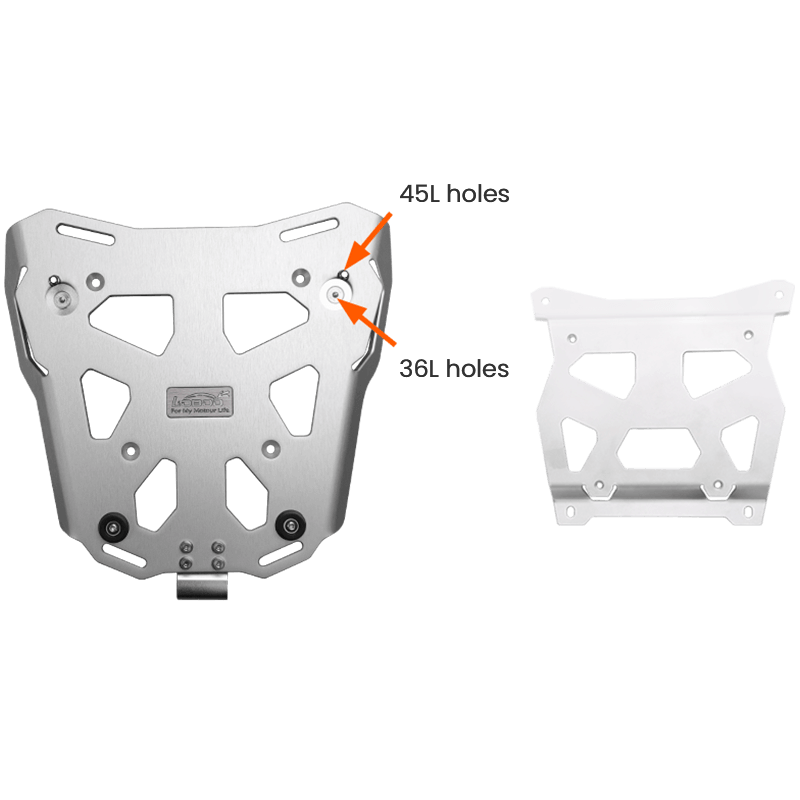

Beschreibung Topcase-Trägerplatte für BMW S 1000 XR ab 2021 | Befestigung für PIKE TRACKER-Topcase 36 und 45 L

Die Topcase-Trägerplatte für die BMW S 1000 XR ab 2021 dient zur Montage des PIKE TRACKER-Aluminium-Topcases mit 36 oder 45 Litern. Sie besteht aus zwei Teilen: dem Top Rack, das mit vier Distanzhülsen am Heck befestigt wird, und der Base Plate, an der das Topcase eingehakt wird.

Vor der Bestellung: Heck kontrollieren

LOBOO weist darauf hin, dass das Topcase bei der S 1000 XR nur mit einem der beiden originalen Hecks montiert werden kann: Mit dem Heck mit integriertem Beifahrerhaltegriff ist die Montage nicht möglich. Vergleichsfotos findest du in den Boxen auf der Seite. Wenn du unsicher bist, schicke uns ein Foto des Hecks deines Motorrads.

Lieferumfang

  • Top Rack und Base Plate
  • 4 Distanzhülsen: Ø außen 24 mm, Ø innen 9 mm, Höhe 12 mm
  • 4 M6×16-Zylinderschrauben mit 4 M6-Unterlegscheiben, 4 M6×16-Senkschrauben
  • Schraubensicherung

Montage

Die auf den Details A und B des Hecks angegebenen Originalschrauben werden entfernt, die Distanzhülsen positioniert und das Top Rack befestigt, anschließend die Base Plate. LOBOO bittet darum, die Schrauben bis zum Abschluss der Montage locker zu lassen, die Schraubensicherung aufzutragen und alles mit 12 N·m festzuziehen. Die Zubehörliste mit Fotos der Befestigungspunkte kann von dieser Seite heruntergeladen werden und enthält einen QR-Code, der zum Montagevideo führt.

Topcases und Koffer

Das Topcase ist nicht im Lieferumfang enthalten: Montiert werden kann das PIKE TRACKER P36T-Topcase mit 36 Litern oder das P45T mit 45 Litern, jeweils in Schwarz oder Silber. Für die Seitenkoffer werden die Seitenkofferträger für die S 1000 XR oder das Seitenkoffer-Set mit Trägern benötigt. Alle Zubehörteile für die BMW S 1000 XR findest du in der entsprechenden Kollektion.

Warum es wählen?
  • Due pezzi, ruoli diversi: il top rack si fissa al codino sui distanziali, la base plate porta l'aggancio del bauletto.
  • Sui punti originali: si sostituiscono le viti indicate sui particolari A e B del codino, senza forature. LOBOO dichiara che i suoi telai si montano senza danneggiare la moto.
  • Kit completo di viteria: quattro distanziali, otto viti M6×16 in due tipi, rondelle e frenafiletti, tutto a 12 N·m.
  • Bauletto da 36 o 45 litri: regge il top case PIKE TRACKER P36T o P45T, in nero o argento.
  • Si integra con le laterali: LOBOO prevede per la S 1000 XR il set a tre valigie, con piastra e telai laterali insieme.
Für wen wird es empfohlen?

È la scelta giusta se

  • Vuoi montare un bauletto PIKE TRACKER sulla S 1000 XR dal 2021 senza forare il codino.
  • Hai già le valigie laterali PIKE TRACKER e vuoi completare il set con il bagaglio posteriore.
  • Ti serve un attacco dedicato alla moto, non una piastra universale da adattare.

È da valutare con attenzione se

  • La tua S 1000 XR ha il codino con maniglione passeggero integrato: LOBOO indica che su quello il bauletto non si monta.
  • La moto è precedente al 2021: la compatibilità non è dichiarata.
  • Hai un bauletto di un'altra marca: LOBOO dichiara la piastra per i top case PIKE TRACKER.
Vollständiges Datenblatt
Technische Daten
  • Codice prodotto: JP062W, PIKE TRACKER Series Top Case Rack
  • Compatibilità: BMW S 1000 XR dal 2021, solo con il codino originale indicato da LOBOO
  • Composizione: top rack e base plate
  • Distanziali: 4, Ø esterno 24 mm, Ø interno 9 mm, altezza 12 mm
  • Viteria: 4 viti M6×16 a testa cilindrica con 4 rondelle M6, 4 viti M6×16 svasate, frenafiletti
  • Coppia di serraggio: 12 N·m su tutte le viti
  • Bauletti compatibili: PIKE TRACKER P36T 36 L e P45T 45 L, venduti a parte
  • Materiale: acciaio inox / lega di alluminio, come indicato da LOBOO per i telai PIKE TRACKER
  • Peso e carico massimo: non dichiarati dal produttore
  • Codice a barre: non assegnato nelle fonti disponibili
Dokumente und Hersteller

Documenti: elenco accessori LOBOO JP062W in due pagine, con foto dei punti di fissaggio, scaricabile da questa pagina.

Note del produttore: leggere le istruzioni prima del montaggio; non serrare le viti mentre si montano i singoli pezzi; applicare il frenafiletti a montaggio completato e serrare rispettando la coppia; controllare regolarmente le viti di fissaggio di ogni componente.

Carico: LOBOO non dichiara una portata massima della piastra. Vale il carico massimo indicato sul libretto della moto, contando anche il peso del bauletto.

Wie funktioniert es im Detail?

  • Was enthält das Kit, an welchem Heck es montiert wird und welche Topcases es trägt.

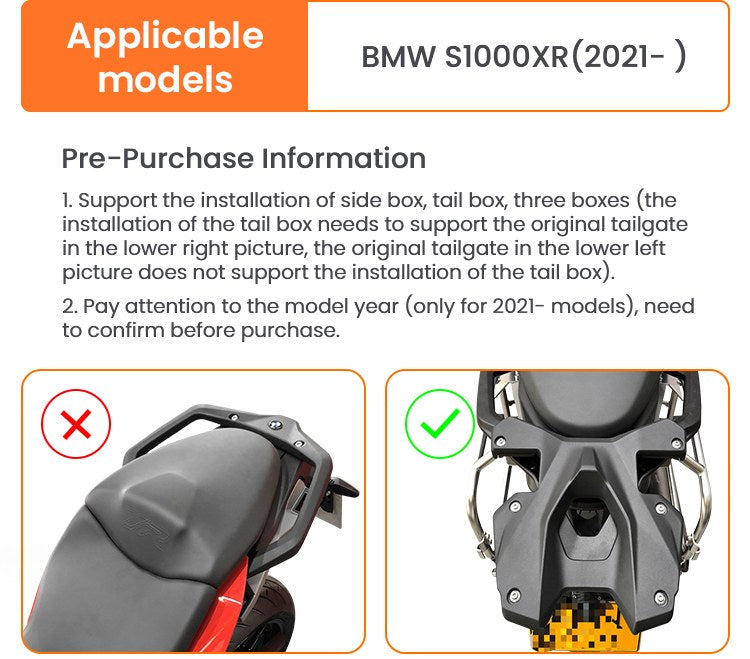

Vor der Bestellung: Überprüfe den Pferdeschwanz

Vor der Bestellung: Überprüfe den Pferdeschwanz

LOBOO weist darauf hin, dass sich das Topcase an der S 1000 XR nur mit einem der beiden originalen Heckteile montieren lässt. Mit dem Heckteil mit integriertem Beifahrerhaltegriff, auf dem linken Foto, ist es nicht installierbar; mit dem auf dem rechten Foto schon. Vergleiche es mit deinem Motorrad und sende uns im Zweifelsfall vor der Bestellung ein Foto des Heckteils.

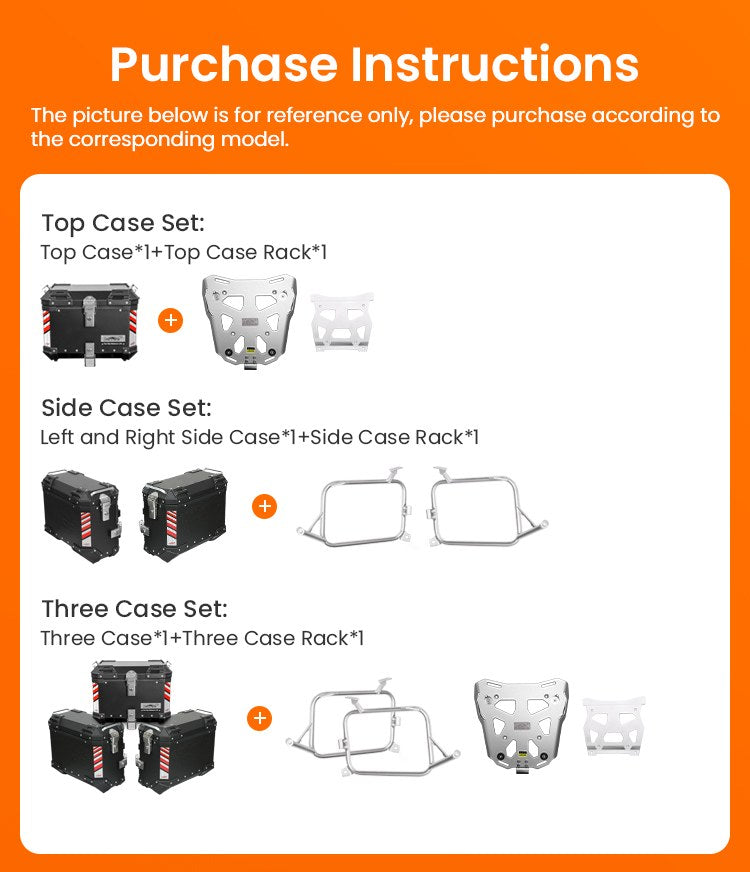

Topcase und Montageplatte: Wie setzt sich das Set zusammen

Topcase und Montageplatte: Wie setzt sich das Set zusammen

Beim PIKE TRACKER-System besteht das hintere Set aus zwei Teilen: dem Topcase und der Trägerplatte, die es hält. Dieses Datenblatt betrifft die Trägerplatte. Für die Seitenkoffer werden hingegen die Seitenrahmen benötigt, die separat verkauft werden.

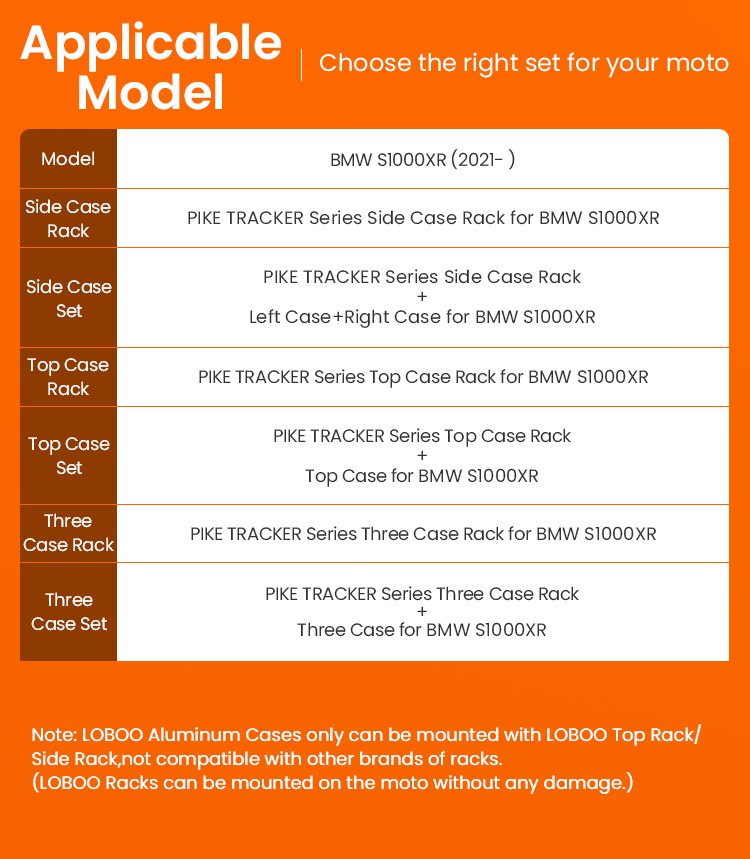

Nur für BMW S 1000 XR ab 2021

Nur für BMW S 1000 XR ab 2021

LOBOO präsentiert die Topcase-Platte PIKE TRACKER für die BMW S 1000 XR ab 2021. LOBOO-Topcases lassen sich nur auf LOBOO-Platten montieren, und die Platte wird ohne Beschädigung am Motorrad befestigt.

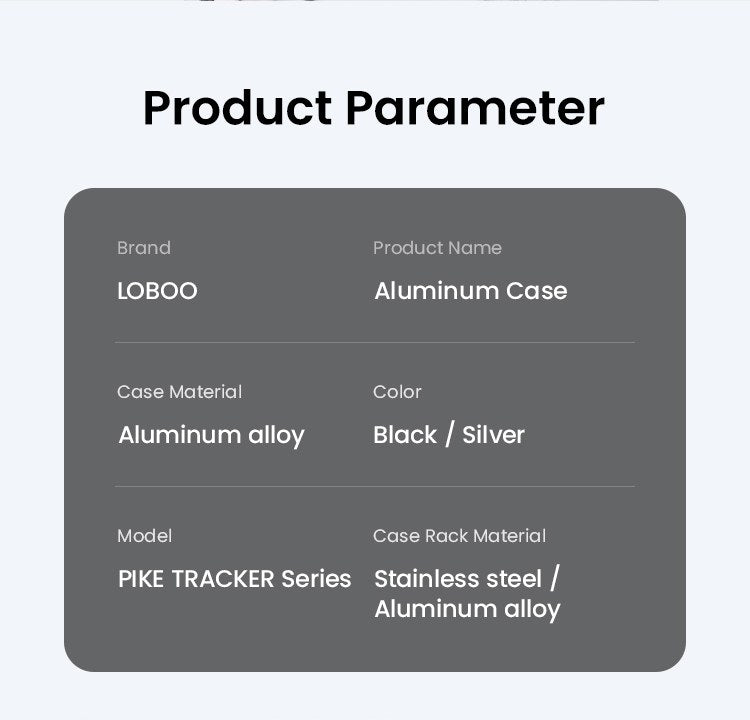

Edelstahl und Aluminiumlegierung

Edelstahl und Aluminiumlegierung

Für die Rahmen und Platten der Serie PIKE TRACKER LOBOO werden Edelstahl und eine Aluminiumlegierung verwendet. Die daran befestigten Koffer bestehen aus einer Aluminiumlegierung und sind in Schwarz oder Silber erhältlich.

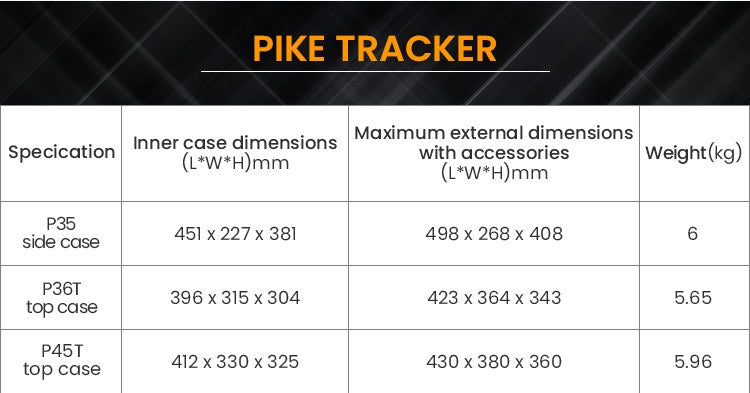

Topcases mit 36 oder 45 Litern: Maße und Gewicht

Topcases mit 36 oder 45 Litern: Maße und Gewicht

Auf der Platte lässt sich das Topcase PIKE TRACKER P36T oder P45T befestigen. Laut LOBOO misst das P36T insgesamt 423 × 364 × 343 mm und wiegt 5,65 kg; das P45T misst 430 × 380 × 360 mm und wiegt 5,96 kg. Manuell gemessene Werte, daher sind geringfügige Abweichungen möglich.

Häufig gestellte Fragen

Weitere Informationen finden Sie in unseren FAQ zu häufig gestellten Fragen.

Für welches Motorrad ist es geeignet?

Für die BMW S 1000 XR ab 2021, das einzige Motorrad, für das LOBOO diesen Code angibt. Für frühere Versionen ist die Kompatibilität nicht angegeben: Teile uns vor der Bestellung das Baujahr des Motorrads mit.

Woher weiß ich, ob mein Pferdeschwanz der richtige ist?

LOBOO zeigt zwei originale Heckverkleidungen der S 1000 XR: die mit integriertem Soziusgriff, an der sich das Topcase nicht montieren lässt, und die kompatible Variante. Die beiden Fotos findest du im obigen Feld: Vergleiche sie mit deinem Motorrad und sende uns bei Zweifeln vor der Bestellung ein Foto der Heckverkleidung.

Ist das Topcase inbegriffen?

Nein. Im Lieferumfang enthalten sind der Top-Rack, die Grundplatte, die vier Abstandshalter und das Befestigungsmaterial mit Schraubensicherung. Das 36- oder 45-Liter-Topcase PIKE TRACKER ist separat erhältlich.

Welche Topcases lassen sich daran befestigen?

Topcase aus Aluminium PIKE TRACKER für die S 1000 XR: P36T mit 36 Litern und P45T mit 45 Litern, in Schwarz oder Silber. LOBOO weist darauf hin, dass seine Topcases nur auf LOBOO-Platten montiert werden können.

Wie groß sind die kompatiblen Topcases?

Laut LOBOO misst das P36T insgesamt 423 × 364 × 343 mm und wiegt 5,65 kg, das P45T 430 × 380 × 360 mm und 5,96 kg. Manuell gemessene Werte mit möglichen geringfügigen Abweichungen.

Was ist im Lieferumfang enthalten?

Sieben Teile: das Top-Rack, die Base Plate, auf der das Topcase befestigt wird, vier Abstandshalter mit 24 mm Durchmesser und 12 mm Höhe, vier Zylinderkopfschrauben M6×16 mit vier M6-Unterlegscheiben, vier Senkschrauben M6×16 und das Schraubensicherungsmittel.

Welche Schrauben sind im Kit enthalten?

Zwei Sätze mit jeweils vier M6×16-Schrauben: Zylinderkopfschrauben mit Unterlegscheibe zur Befestigung des Top-Racks an den Abstandshaltern sowie Senkschrauben zur Befestigung der Bodenplatte am Top-Rack. Alle werden mit 12 N·m angezogen.

Möchtest du das Motorrad bohren oder modifizieren?

Nein. Die an den Teilen A und B des Hecks angegebenen Originalschrauben werden entfernt und stattdessen wird der Top-Rack-Träger mit den mitgelieferten Distanzhülsen und Schrauben befestigt. LOBOO erklärt, dass seine Gepäckträger montiert werden, ohne das Motorrad zu beschädigen.

Mit welchem Drehmoment müssen die Schrauben angezogen werden?

12 N·m an allen M6×16-Schrauben. LOBOO bittet darum, die Teile mit locker eingedrehten Schrauben zu montieren, Schraubensicherung aufzutragen und erst am Ende festzuziehen. Anschließend sollten die Schrauben jedes Bauteils regelmäßig kontrolliert werden.

Gibt es ein Montagevideo?

Ja, die Zubehörliste von LOBOO enthält einen QR-Code, der zum Installationsvideo führt. Die Liste mit den Fotos der Befestigungspunkte kann von dieser Seite heruntergeladen werden.

Kann es zusammen mit den Seitenkoffern montiert werden?

Ja. LOBOO bietet für die S 1000 XR auch ein dreiteiliges Kofferset an, bei dem die Seitenrahmen und die hintere Gepäckträgerplatte gemeinsam montiert sind. Die Seitenrahmen JP062B sind ein separates Produkt.

Aus welchem Material ist es?

LOBOO gibt für die Rahmen der Serie PIKE TRACKER Edelstahl und eine Aluminiumlegierung an, ohne das Material jedes einzelnen Teils zu spezifizieren. Gewicht und maximale Belastung der Platte werden nicht angegeben.

Wie viel wiegt es und wie viel Gewicht hält es aus?

LOBOO gibt weder das Gewicht der Platte noch eine maximale Traglast für diesen Artikelcode an. Wir nennen diese Angaben lieber nicht, als eine Zahl von einem anderen Artikel der Serie zu übernehmen. Wenn du den genauen Wert brauchst, schreib uns, und wir überprüfen ihn beim Vertriebspartner.
