Warum wird das kabellose Laden manchmal langsamer oder stoppt?

Das ist vorgesehen und wird im Handbuch erklärt. Drei Ursachen, in der Reihenfolge ihrer Häufigkeit.Abstand: Zwischen der Rückseite des Telefons und dem Modul dürfen höchstens 3 mm liegen. Eine dicke Hülle kann die Leistung bis auf null reduzieren.Metall: Magnetringe, Metallplatten und Kartenhalter auf der Rückseite lösen die Fremdkörpererkennung aus, die den Ladevorgang unterbricht.Temperatur: Unter der Sommersonne reduziert das Telefon automatisch die aufgenommene Leistung. iPhones haben strengere Grenzwerte und können trotz Ladevorgangs Ladung verlieren. Sobald das Gerät abkühlt, ist alles wieder normal.Wenn es schnell gehen muss, ist der 24-W-Type-C-Anschluss die zuverlässigste Lösung: Er ist weder vom Abstand noch von der Hülle betroffen. Wenn du ihn nicht verwendest, halte den Silikonverschluss des Anschlusses geschlossen.

Schützt es die Kamera des Telefons wirklich vor Vibrationen?

Es reduziert sie, beseitigt sie aber nicht. Die drei Silikonschichten unterbrechen den direkten Vibrationsweg zwischen Lenker und Telefon und verringern sowohl die Schläge durch Schlaglöcher als auch das hochfrequente Brummen. LOBOO selbst erklärt jedoch, dass ein Restanteil das Gerät dennoch erreicht und bei großvolumigen Ein- und Zweizylindermotoren bei niedrigen Geschwindigkeiten spürbar ist. Wenn du ein Smartphone mit optischer Bildstabilisierung montierst, solltest du das bedenken: Keine auf dem Markt erhältliche Halterung garantiert eine vollständige Eliminierung.

Geländefahrten? Kann das Telefon herausrutschen?

Das Telefon wird an vier Punkten mechanisch von den Greifbacken gehalten, wobei die obere beim Schließen einrastet: Es handelt sich nicht um eine magnetische Befestigung, und das Telefon löst sich nicht durch Trägheit. Die Freigabe erfolgt nur durch Drücken der PUSH-Taste, die sich unterhalb des Gehäuses befindet und durch versehentliche Berührung nicht erreichbar ist.Die Empfehlung, die für jede Halterung gilt, lautet, die seitlichen Schieber so einzustellen, dass das Telefon ohne Spiel hineinpasst. Ein Gerät, das innerhalb der Greifbacken wackelt, ist die häufigste Ursache dafür, dass es herausrutscht, und führt zu einem vorzeitigen Verschleiß der Polster.

Kann es im Regen verwendet werden?

Es ist ein Zubehörteil, das dafür konzipiert ist, am Lenker montiert zu werden. Die Elektronik verfügt über einen Schutz gegen Überhitzung und Fremdkörper, aber LOBOO gibt für den PH02S keinen zertifizierten IP-Schutzgrad an. Daher weisen wir ihm keinen zu: Normaler Regen während der Fahrt stellt kein Problem dar, Eintauchen und das Waschen mit einem Hochdruckreiniger hingegen schon.Beim Waschen des Motorrads empfiehlt es sich, die Halterung abzudecken oder das Telefon abzunehmen und den Wasserstrahl nicht direkt auf den Type-C-Anschluss zu richten.

Wie viel Platz nimmt es ein? Verdeckt es die Instrumente?

Das Gehäuse ist 164,2 mm breit, 96,3 mm hoch und 80,5 mm tief. Der Abstand vom Befestigungspunkt beträgt bei der Klemmversion etwa 60 mm und bei der Gelenkversion für den Spiegel etwa 72 mm.Bei einer Maxi-Enduro bleibt es bei der Montage am Lenker unterhalb der Sichtlinie zum Armaturenbrett. Wenn dein Motorrad über ein großes TFT-Display und wenig Platz davor verfügt, ist die Version für die GPS-Stange fast immer die bessere Lösung, da sie oberhalb der Instrumente statt davor angebracht wird.

Was ist im Lieferumfang enthalten?

Das hängt von der gewählten Befestigung ab, da jede Konfiguration über ein eigenes Set verfügt.Lenker-Version: Halterung, Klemme, M6-Mutter mit Unterlegscheibe, die vier Buchsen mit 22, 25, 28 und 32 mm sowie ein 3-mm-Innensechskantschlüssel.Version für 13-mm-Stange: Halterung, Bügel, Verbindungsplatte, vier M4×20-Schrauben und ein 3-mm-Innensechskantschlüssel.Spiegel-Version: Halterung, Gelenkbügel, M6-Mutter, M6×16- und M6×22-Schrauben sowie 5- und 3-mm-Innensechskantschlüssel.Nur bei den Versionen mit Ladefunktion: das Lademodul mit eigener Verkabelung und acht Kabelbindern.Bei allen Versionen ist eine mehrsprachige Montageanleitung enthalten, auch auf Italienisch. Nicht enthalten sind das abgewinkelte Type-C-Kabel, das als separates Zubehör erhältlich ist, sowie Stangen oder Querstreben: Wenn du die Version für die GPS-Stange wählst, musst du bereits eine an deinem Motorrad haben.

Welche Werkzeuge werden für die Montage benötigt, und mit welchem Drehmoment wird es angezogen?

Die erforderlichen Schlüssel sind im Lieferumfang enthalten: ein 3-mm-Inbusschlüssel bei den Versionen für Lenker und Stange, 5- und 3-mm-Inbusschlüssel bei der Version für Spiegel. Mehr wird nicht benötigt.M6-Mutter der Lenkerklemme: 12 N·m. Das Handbuch weist ausdrücklich darauf hin, dass ein zu hohes Anzugsdrehmoment die Mutter beschädigen oder brechen kann.M4×20-Schrauben der Halterung für 13-mm-Stange: 3 N·m.M6×16- und M6×22-Schrauben der Spiegelhalterung: 10 N·m.Einstellschrauben der seitlichen Schlitten bei allen Versionen: 1,5 N·m, mit Schraubensicherung am Gewinde und symmetrisch positionierten Schlitten.LOBOO empfiehlt, nicht sofort vollständig festzuziehen: Zunächst alles ansetzen und die Position prüfen, anschließend die Schraubensicherung auftragen und festziehen. Außerdem sollten die Schrauben regelmäßig kontrolliert werden, da dieses Zubehör am Lenker montiert ist.

Welche Garantie habe ich, und wie funktioniert es, wenn das Gerät kaputtgeht?

Es gilt die gesetzliche 24-monatige Gewährleistung. Die Abwicklung mit dem Hersteller übernehmen wir: Du schreibst uns, schickst uns ein paar Fotos und die Bestellnummer, und wir kümmern uns darum, ohne dass du dich direkt mit LOBOO auseinandersetzen musst.Wenn du hingegen die falsche Konfiguration ausgewählt hast, hast du ab Erhalt des letzten Artikels der Bestellung 14 Tage Zeit, dein Widerrufsrecht auszuüben. Deshalb bestehen wir vor dem Kauf auf der Angabe des Rohrmaßes: Die Basis ist nicht austauschbar, daher lässt sich ein falscher Anschluss nur durch eine Rücksendung beheben, nicht durch den Austausch eines einzelnen Teils.

Kann ich bei montiertem Telefon vom Hoch- ins Querformat wechseln?

Ja: Das mechanische Zahnrad dreht sich schrittweise und hält die Position, ohne dass man Knöpfe abschrauben muss – daher lässt es sich auch mit Handschuhen bedienen. Der banale, aber nicht selbstverständliche Tipp: im Stillstand einstellen. Die Halterung während der Fahrt zu drehen bedeutet, eine Hand vom Lenker zu nehmen.

Was ist der Unterschied zwischen dem PH02S und dem PH06?

Der PH02S verwendet mechanische Halteklauen und Silikonpads, mit einem Gehäuse aus einer Legierung und technischem Kunststoff. Der PH06 ist das höherwertige Modell: ein Aluminiumgehäuse und eine magnetische Dämpfung lassen das Telefonmodul „schweben“ und absorbieren hochfrequente Vibrationen besser – zu einem höheren Preis. Wenn du viele Kilometer auf schlechten Straßen fährst oder ein Smartphone mit optischer Bildstabilisierung hast, die dir wichtig ist, ist der Aufpreis gerechtfertigt; für den normalen Gebrauch ist der PH02S die ausgewogene Wahl.

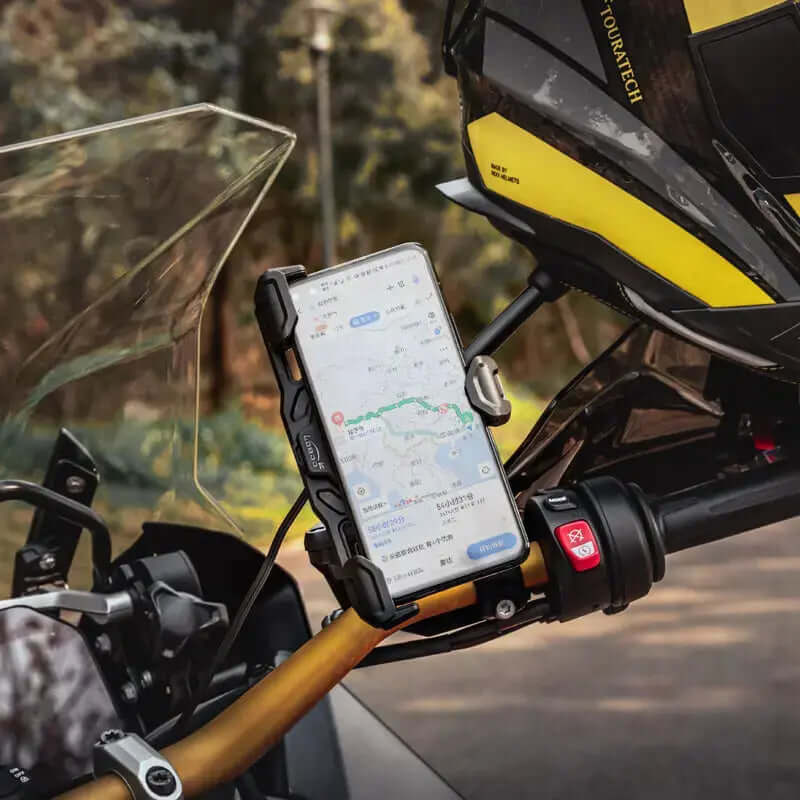

Smartphone-Halterung für Motorräder Loboo PH02 – Endurrad.com

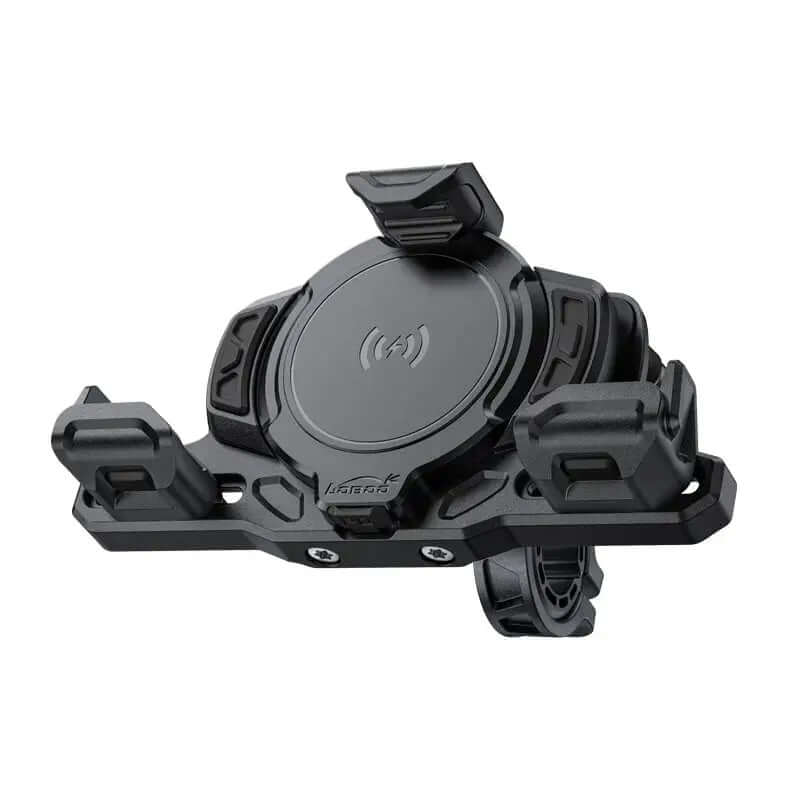

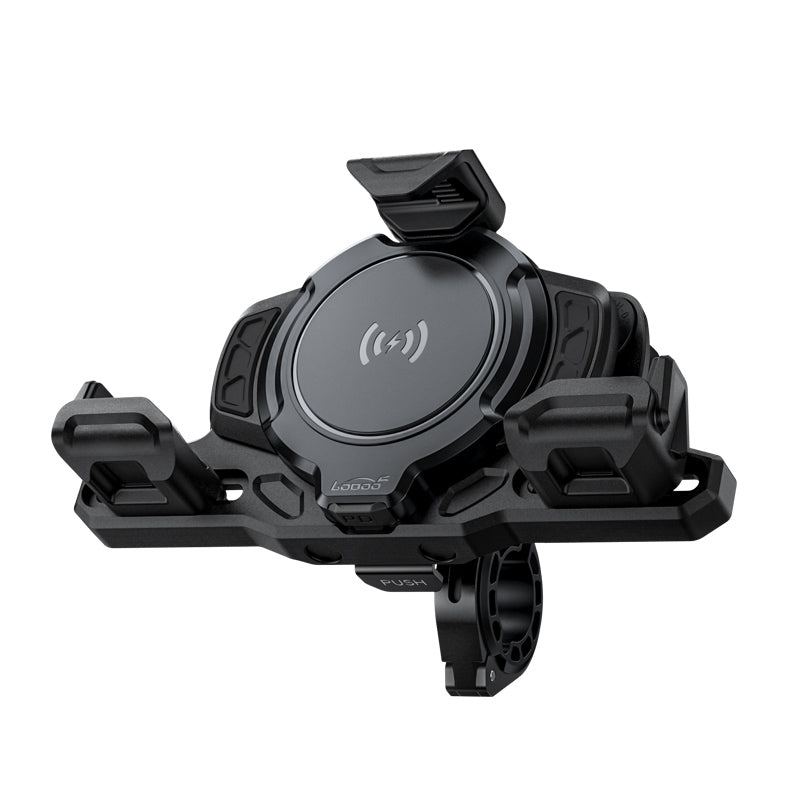

Supporto smartphone LOBOO PH02S visto di tre quarti, con pad di ricarica wireless e morsetto per manubrio

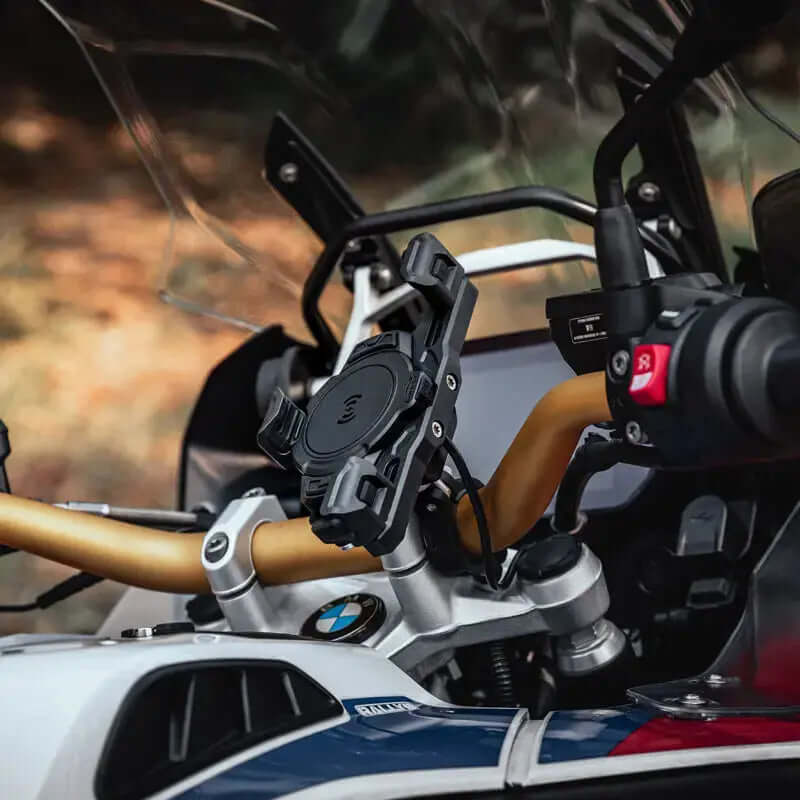

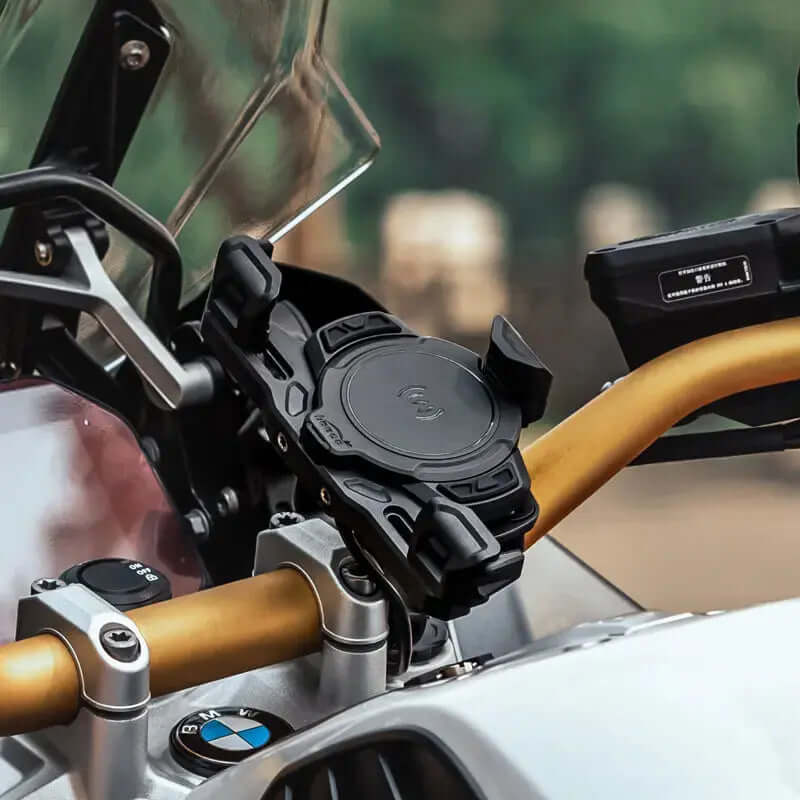

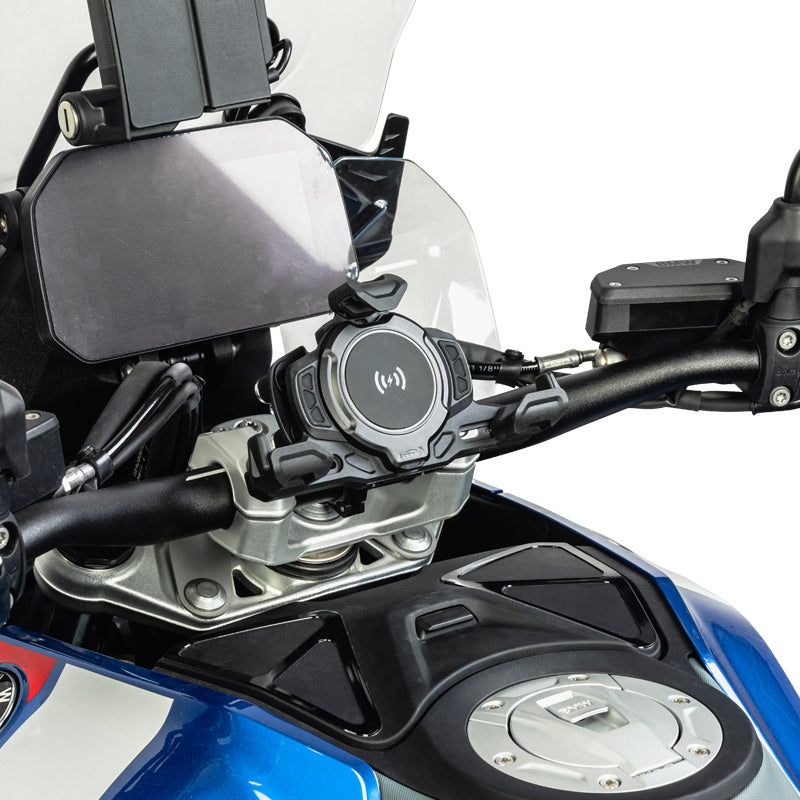

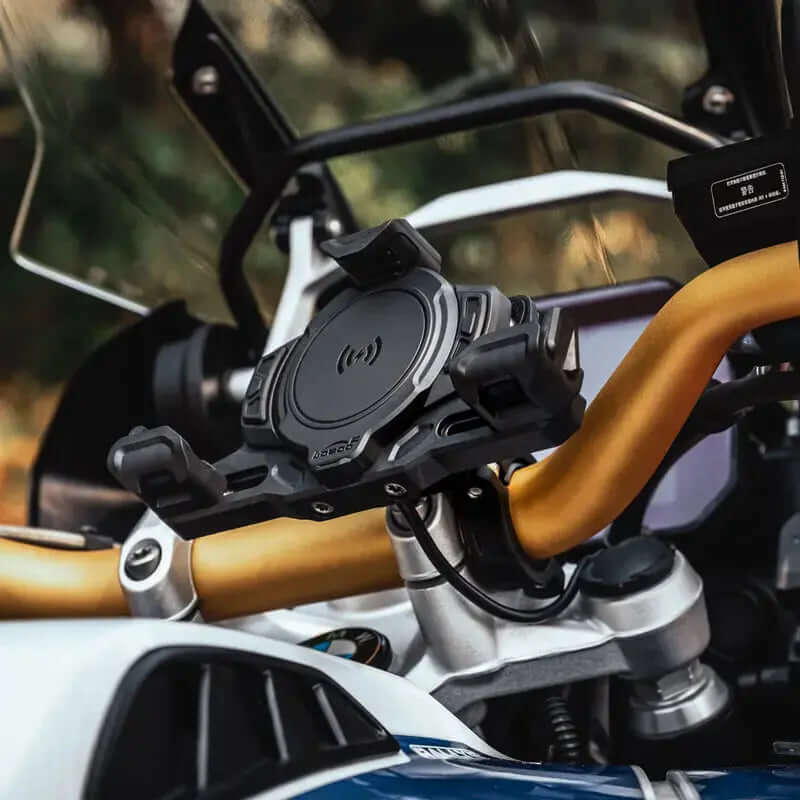

LOBOO PH02S installato sul manubrio di una maxi enduro, con cavo di alimentazione collegato all'impianto

Pad di ricarica wireless da 15 W del LOBOO PH02S montato su traversa sopra la strumentazione

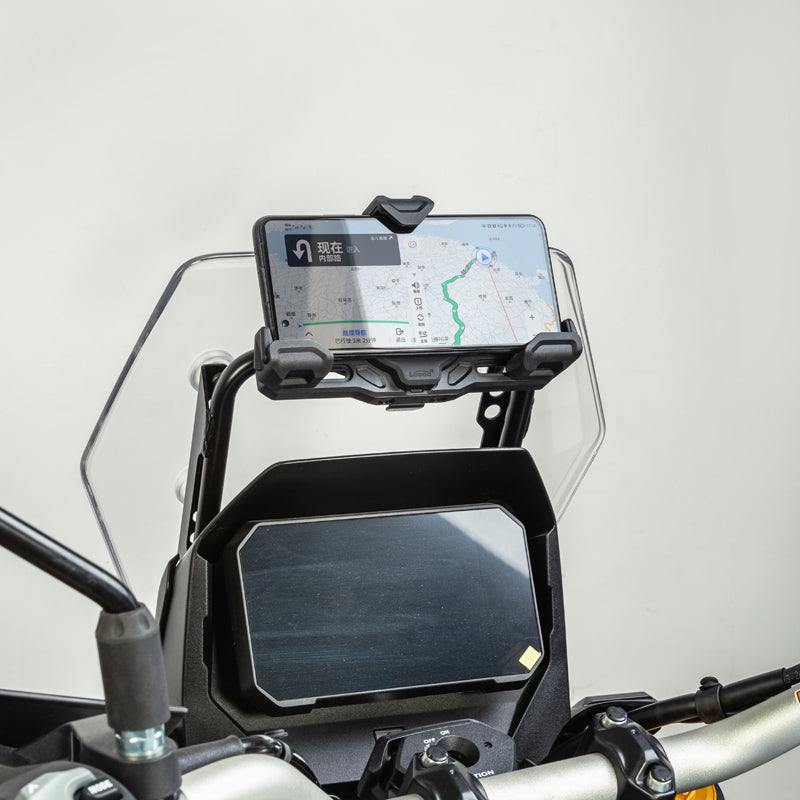

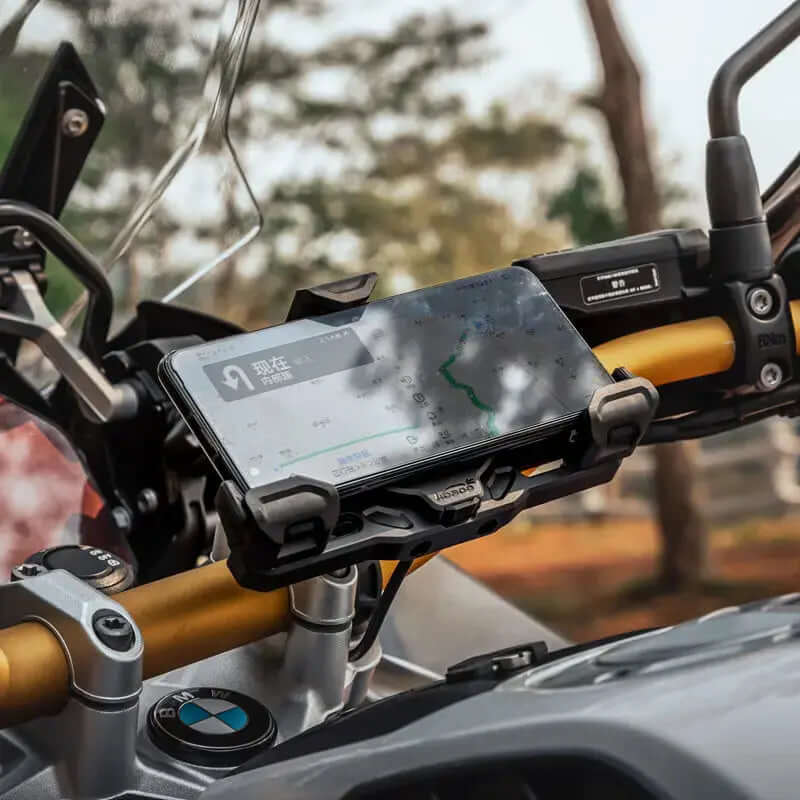

LOBOO PH02S su barra GPS con smartphone in verticale e navigatore attivo durante la marcia

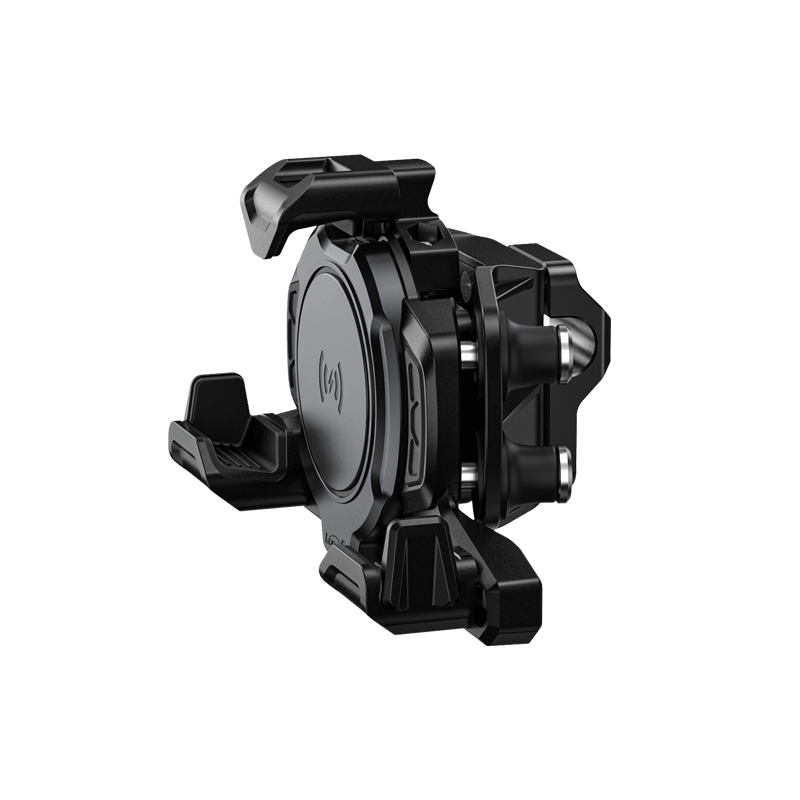

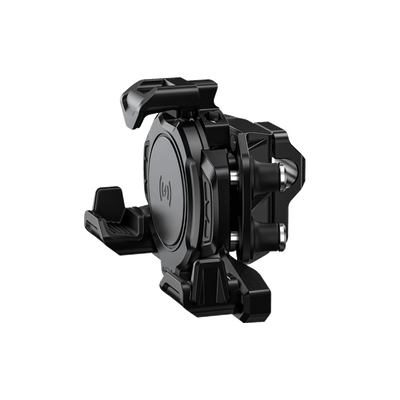

LOBOO PH02S versione con attacco per barra da 12-13 mm e modulo di ricarica

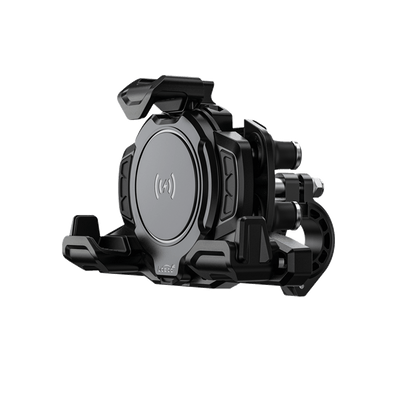

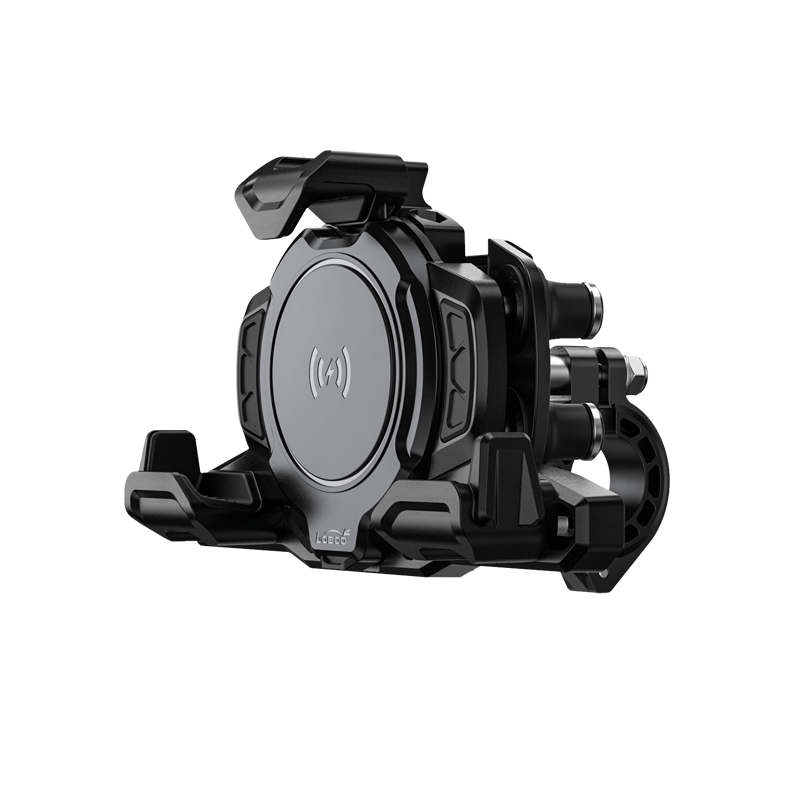

LOBOO PH02S versione con morsetto per manubrio e modulo di ricarica

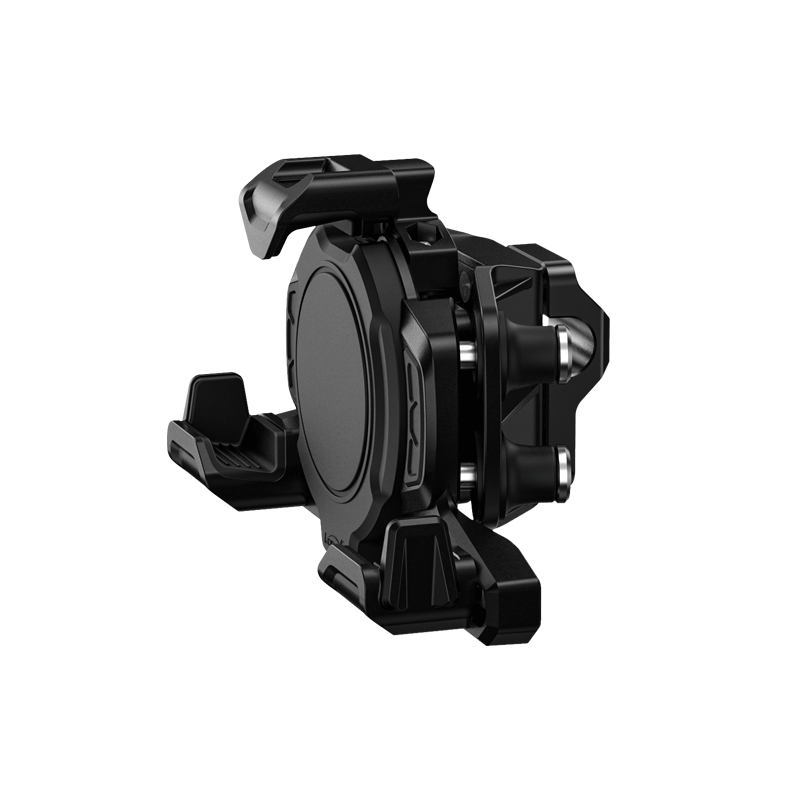

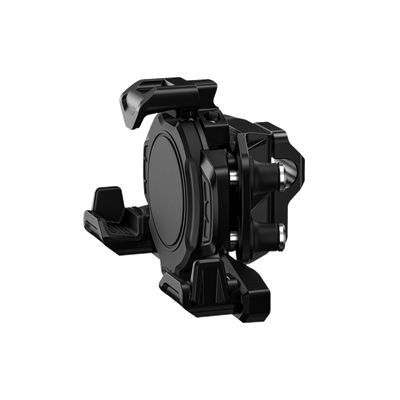

LOBOO PH02S versione con attacco per barra da 12-13 mm, senza modulo di ricarica

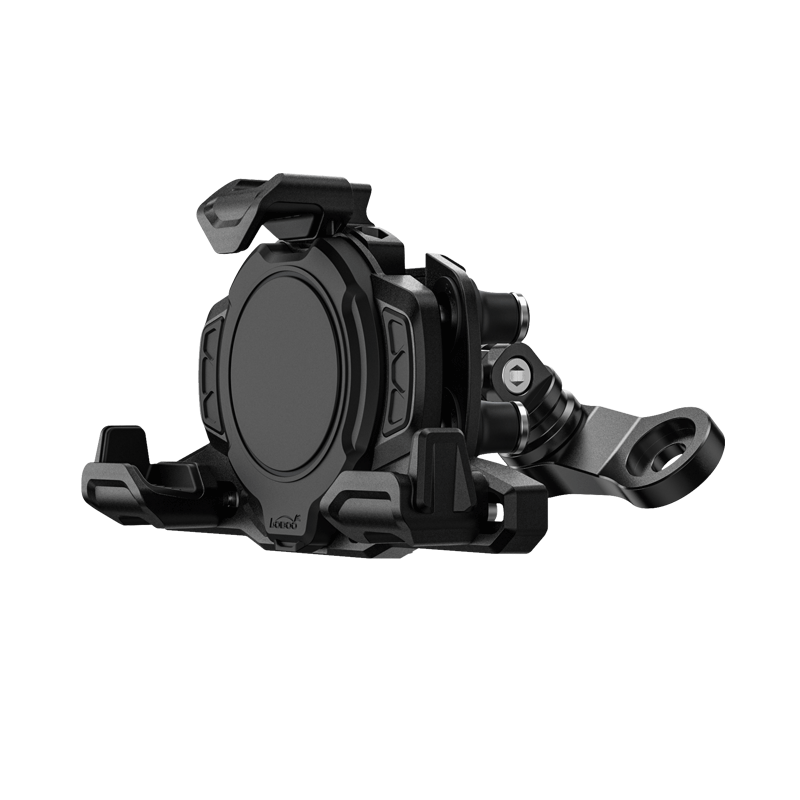

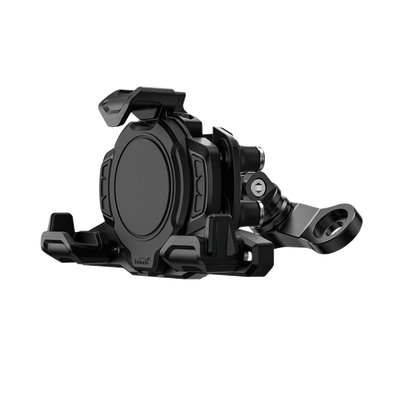

LOBOO PH02S versione con attacco a specchietto, senza modulo di ricarica

-10%Pre-ordine

15 W Kabelloses Laden

24 W Kabelgebundenes Aufladen

6 Konfigurationen

65–98 mm Telefonbreite

LOBOO ✓ Prodotto originaleCod. PH02S-WXBZ

Vibrationsgedämpfte Smartphone-Halterung fürs Motorrad, mit oder ohne kabelloses Laden

€79,67 ~~€88,52~~Risparmi €8,85

Paga in 3 rate da €26,55 senza interessi

Va bene per la tua moto?

Accessorio universale: va su qualsiasi moto adventure e touring.

Stil

Für Ø 22/25/28/32 mmFür Ø 12/13 mmFür Ø ≤10,2 mm

Aufladen

Mit kabellosem LadenOhne Aufladen

Pre-ordine · spedizione entro 1 mese

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

Supporto smartphone LOBOO PH02S ammortizzato, in sei configurazioni: attacco a manubrio Ø 22/25/28/32 mm, barra GPS Ø 12/13 mm o specchietto Ø ≤ 10,2 mm, ciascuno con o senza modulo di ricarica wireless 15 W e PD 24 W.

Ammortizzazione su tre livelli

i tamponi in silicone interrompono il percorso della vibrazione fra manubrio e telefono, l'unica sollecitazione che danneggia davvero gli stabilizzatori ottici.

Due modi per ricaricare

induzione fino a 15 W appoggiando il telefono, oppure presa Type-C con PD fino a 24 W quando serve più potenza.

Blocco e sblocco a una mano

si spinge il telefono per agganciarlo, si preme il pulsante PUSH per liberarlo. Nessuna manopola da regolare ogni volta.

Rotazione meccanica a scatti

l'orientamento non deriva con le vibrazioni perché la tenuta è affidata a un ingranaggio, non all'attrito di una vite.

Sei configurazioni

manubrio, barra GPS o specchietto, ciascuna con o senza modulo di ricarica, così da pagare solo quello che ti serve.

Otto protezioni elettroniche

dalla inversione di polarità al rilevamento corpi estranei, con l'elettronica dimensionata per l'impianto della moto a 12–16 V.

Leggi la descrizione completa

Der LOBOO PH02S ist die Smartphonehalterung — oder Telefonhalterung, wenn du sie lieber so nennen möchtest — für alle, die stundenlang mit eingeschalteter Navigation unterwegs sind. Sie hält das Gerät mit einer mechanischen Klemmvorrichtung sicher fest und setzt drei Schichten Silikondämpfer zwischen Lenker und Smartphone. Sie ist in sechs Konfigurationen erhältlich: drei Befestigungsarten, jeweils mit oder ohne Lademodul.

Mit oder ohne Lademodul

Die erste Entscheidung betrifft die Stromversorgung und wirkt sich sowohl auf den Preis als auch auf den Montageaufwand aus.

Mit Ladefunktion — Induktionsladepad mit bis zu 15 W und Type-C-Anschluss mit schnellem PD-Laden bis zu 24 W. Es wird an die Motorradelektrik mit 12–16 V angeschlossen, vorzugsweise an eine geschaltete Plusleitung. Das ist die Version für alle, die mit dem Smartphone navigieren und nicht mit einer Akkuladung durch den Tag kommen.
Ohne Ladefunktion — gleiche Konstruktion, gleiche Dämpfung, gleiche Schnappverriegelung, aber ohne Elektronik. Sie wird montiert und verwendet, ohne die elektrische Anlage anzutasten. Sie kostet etwa dreißig Euro weniger und ist die richtige Wahl, wenn der Akku deines Telefons ausreicht oder du bereits eine USB-Buchse am Fahrzeug hast.

Drei Befestigungsarten, nicht austauschbar

Die zweite Entscheidung betrifft den Montageort. Die Basis kann nach dem Kauf nicht ausgetauscht werden: Miss das Rohr vor der Bestellung.

Lenkerbefestigung — Klemme für Rohre mit Ø 22, 25 (1"), 28 und 32 mm. Das ist die Version für die meisten Maxi-Enduros und Naked Bikes.
Befestigung an GPS-Stange — für Querstreben und Zubehörstangen mit Ø 12–13 mm, wie sie bei vielen Adventure-Motorrädern bereits oberhalb der Instrumente vorhanden sind.
Spiegelbefestigung — für Spiegelstangen mit einem Durchmesser von bis zu 10,2 mm, typisch für Roller und Motorräder mit kleinem Hubraum.

Einhandverriegelung und -entriegelung

Das Telefon wird gegen die obere Klaue gedrückt, die einrastet und es festhält. Zum Lösen drückst du die PUSH-Taste unter dem Haltergehäuse: kein Drehknopf zum Aufschrauben und keine Schraube, die jedes Mal neu eingestellt werden muss. Der Vorgang lässt sich auch mit Handschuhen, sogar Winterhandschuhen, durchführen.

Die seitlichen Schlitten sind verstellbar und lassen sich auf eine Öffnung von 136,5 mm bis 184,5 mm einstellen, sodass sie sich an die tatsächliche Breite des Telefons mit bereits montierter Hülle anpassen.

Die Ladefunktion bei den entsprechenden Versionen

Es gibt zwei Möglichkeiten zum Laden. Das Induktionsladepad liefert bis zu 15 W und wird aktiviert, indem du das Telefon darauflegst. Der Type-C-Anschluss erreicht dagegen bis zu 24 W beim schnellen PD-Laden. Das ist nützlich, wenn die Navigation mit maximaler Bildschirmhelligkeit läuft und die Induktion allein nicht ausreicht, um mit dem Verbrauch Schritt zu halten.

In beiden Fällen hängt die tatsächlich erreichte Leistung vom unterstützten Protokoll des Telefons ab: Viele Geräte bleiben unter dem Maximalwert, und bei hohen Temperaturen reduzieren oder unterbrechen sie den Ladevorgang, um den Akku zu schützen. Das abgewinkelte LOBOO-Kabel für den Type-C-Anschluss ist optionales Zubehör und nicht im Lieferumfang enthalten.

Die Halterung verfügt über keinen integrierten Akku. Sie muss von der Motorradelektrik mit 12–16 V Gleichstrom versorgt werden. Die Elektronik umfasst acht Schutzfunktionen: Verpolungsschutz, Kurzschlussschutz, Überspannungsschutz, Überstromschutz, Überlastschutz, Unterspannungsschutz, Überhitzungsschutz und Fremdkörpererkennung.

Vibrationen: Was die Halterung leistet und was nicht

Die Dämpfungskonstruktion arbeitet auf drei Silikonebenen — Haupt-, Mittel- und Unterebene — und unterbricht den direkten Vibrationsweg zwischen Lenker und Telefon. Dadurch werden sowohl harte Stöße durch Schlaglöcher als auch hochfrequente Motorvibrationen reduziert. Sie ist bei allen sechs Konfigurationen identisch.

LOBOO weist ausdrücklich darauf hin, dass das System Vibrationen dämpft, sie aber nicht vollständig beseitigt. Bei großvolumigen Zwei- und Einzylindermotoren erreicht ein Restanteil auch bei niedrigen Geschwindigkeiten weiterhin das Gerät. Wenn du ein Smartphone mit optischer Bildstabilisierung montierst, solltest du dies vor dem Kauf berücksichtigen: Keine auf dem Markt erhältliche Halterung garantiert eine vollständige Beseitigung der Vibrationen.

Telefonkompatibilität

Die Werte müssen mit bereits montierter Hülle überprüft werden: Breite von 65 bis 98 mm, Länge von 125 bis 170 mm, Dicke bis zu 13 mm. Außerhalb dieser Grenzen schließen die Klauen nicht korrekt.

Bei den Versionen mit Lademodul funktioniert die Induktion durch dünne Hüllen aus Kunststoff, Gummi oder leichtem Leder. Magnetringe, Metallplatten für magnetische Halterungen und Popsockets können das Feld abschirmen oder den Fremdkörperschutz auslösen.

Alle Maße, Leistungswerte und Kompatibilitätsgrenzen sind im Tab «Technisches Datenblatt» weiter unten aufgeführt.

Warum bei Endurrad kaufen

Endurrad ist auf Zubehör für Adventure- und Touring-Motorräder spezialisiert. Vor der Bestellung können wir dir helfen, festzustellen, welche der sechs Konfigurationen für dein Motorrad benötigt wird und — wenn du die Version mit Ladefunktion wählst — wo du die geschaltete Stromversorgung abgreifen kannst: Schreib uns Modell und Baujahr, und wir nennen dir die passende Version.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale, con supporti, telai o adattatori venduti separatamente indicati nella descrizione. Il cavo a gomito Type-C delle versioni con ricarica è un accessorio a parte.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO, comunicando marca, modello, anno e versione della moto.

PH02S · dreistufige Stoßdämpfung · kabelloses Laden mit 15 W und PD mit 24 W · drei Halterungen

Wie funktioniert es im Detail?

Dämpfung, Einrastmechanismus, induktives Laden und die drei verfügbaren Aufsätze – jeder Aspekt einzeln erklärt.

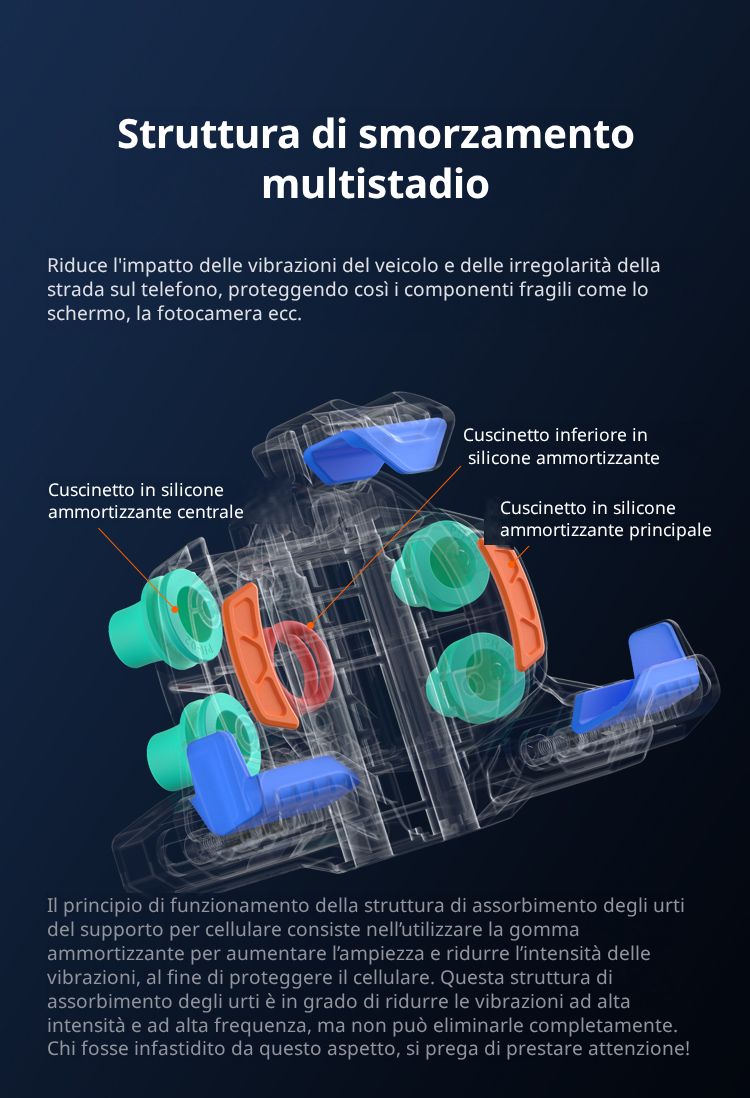

Drei Silikonschichten zwischen Lenker und Smartphone

Eine starre Halterung überträgt alles, was durch den Lenker gelangt, auf das Smartphone: das hochfrequente Motorbrummen und die harten Schläge auf beschädigtem Asphalt. Genau diese Belastungen können den optischen Bildstabilisator der Kamera beschädigen – ein Schaden, den keine Garantie abdeckt.

Der PH02S unterbricht diesen Übertragungsweg mit Silikonpuffern auf drei Ebenen – Haupt-, Mittel- und Unterebene –, die den Schwingungsausschlag vergrößern und seine Intensität verringern. LOBOO macht einen Punkt ausdrücklich klar, und das tun auch wir: Das System dämpft die Schwingungen, es beseitigt sie nicht vollständig. Ein Restanteil kommt dennoch an, besonders bei Ein- und Zweizylindermotoren bei niedrigen Geschwindigkeiten.

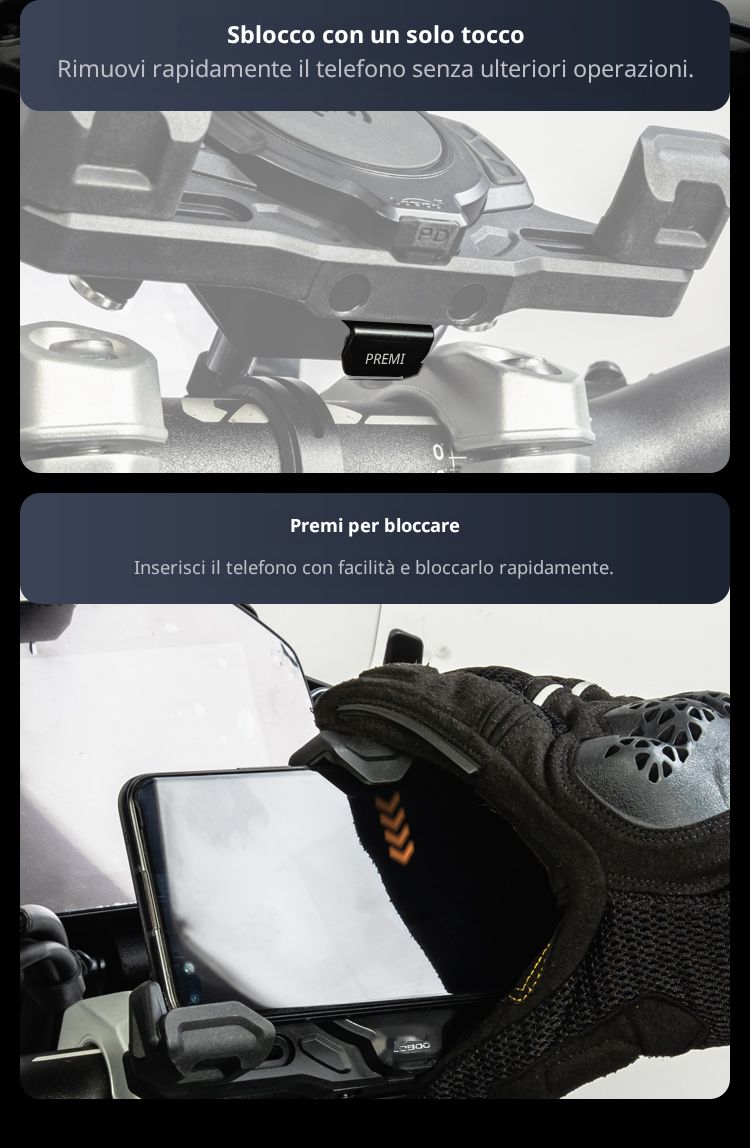

Drücken zum Verriegeln, mit einem Finger entriegeln

Das Telefon wird an die obere Halteklaue angelegt und dagegen gedrückt; sie rastet ein und hält es an allen vier Ecken. Zum Herausnehmen genügt ein Druck auf die PUSH-Taste unter dem Gehäuse der Halterung: kein Drehknopf muss abgeschraubt und keine Schraube jedes Mal neu positioniert werden.

Das lässt sich mit nur einer Hand und angezogenen Handschuhen erledigen, auch mit Winterhandschuhen. In der Praxis ist das der Unterschied zwischen dem Telefon an der Ampel zu nehmen und anhalten zu müssen, um es herauszunehmen.

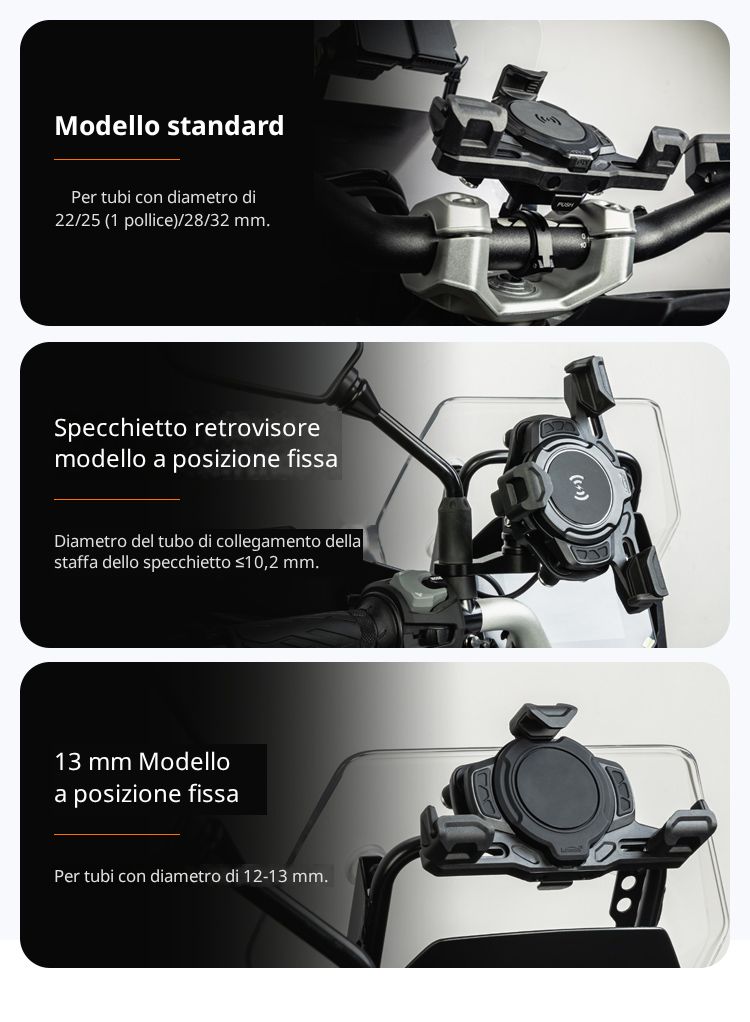

Drei Halterungen: Nur eine ist die richtige für dein Motorrad

LOBOO bezeichnet die drei Basen mit den Namen, die du auf den Panels siehst. Unten findest du den Namen, den abgedeckten Durchmesser und den Code der auszuwählenden Variante, damit du ohne Fehlinterpretationen die richtige bestellst.

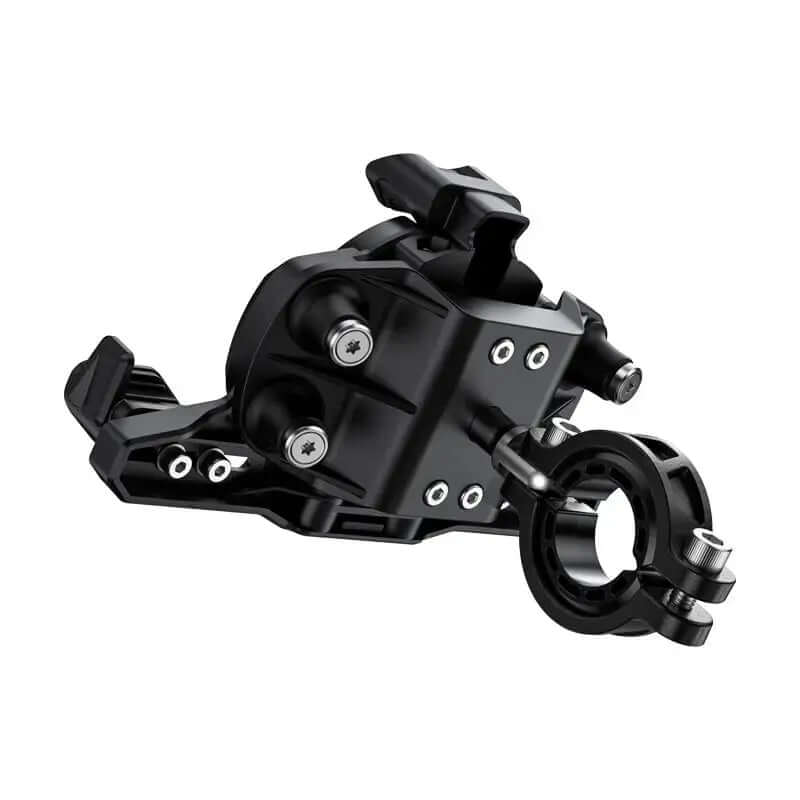

Standardmodell, zur Klemmmontage — Rohre Ø 22, 25 (1 Zoll), 28 und 32 mm. Dies ist die Version für die meisten Maxi-Enduros und Naked Bikes; die vier Buchsen sind enthalten. Code PH02S-WXBZ mit Ladefunktion, PH02S-BZ ohne.
13-mm-Modell, feste Position — Rohre Ø 12–13 mm. Es wird an den Zubehör-Querstreben oberhalb der Instrumente montiert und ist die beste Wahl, wenn vor dem Armaturenbrett kein Platz ist. Code PH02S-HC13MM mit Ladefunktion, PH02S-WC13MM ohne.

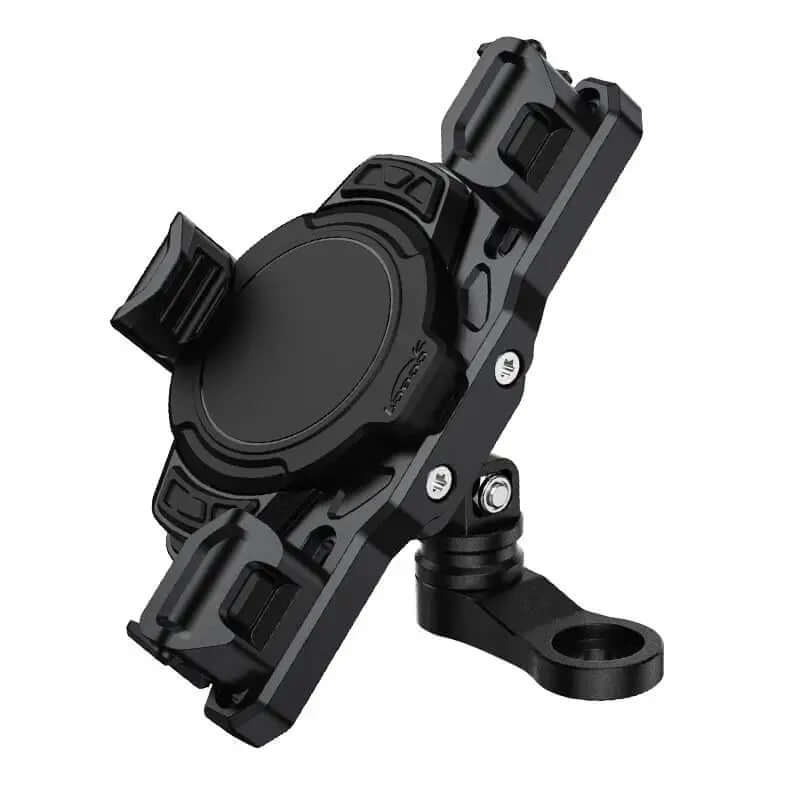

Modell für Rückspiegel, feste Position — Schaft Ø bis zu 10,2 mm. Es wird an der Spiegelhalterung befestigt und ist typisch für Roller und Motorräder mit kleinem Hubraum. Code PH02S-WXMR mit Ladefunktion, PH02S-MR ohne.

Die Basis kann nach dem Kauf nicht ausgetauscht werden: Die Auswahl muss jetzt getroffen werden. Miss dazu mit einem Messschieber das Rohr, an dem du sie montieren möchtest, genau an der Stelle, an der die Halterung aufliegen wird. Wenn du unsicher bist, schreib uns vor der Bestellung das Modell und das Baujahr.

Die Buchsen für die vier Durchmesser sind bereits in der Verpackung enthalten

Die Klemmversion deckt die vier Durchmesser ohne einen separat zu kaufenden Adapter ab: Die Buchsen für 22, 25, 28 und 32 mm sind alle enthalten, ebenso der 3-mm-Inbusschlüssel. Man wählt die passende aus und zieht die M6-Mutter mit 12 N·m an — das Handbuch warnt, dass sich die Mutter bei einem höheren Drehmoment überdreht.

Die beiden anderen Konfigurationen haben ihre eigene Befestigung: vier M4×20-Schrauben mit 3 N·m für die 13-mm-Stangenhalterung, M6×16- und M6×22-Schrauben mit 10 N·m für das Spiegelgelenk, einschließlich der 5- und 3-mm-Inbusschlüssel. Bei allen drei Konfigurationen werden die Schrauben der seitlichen Schlitten mit 1,5 N·m und Schraubensicherung angezogen, und die Schlitten werden symmetrisch mit höchstens einem halben Millimeter Spiel um das Telefon belassen.

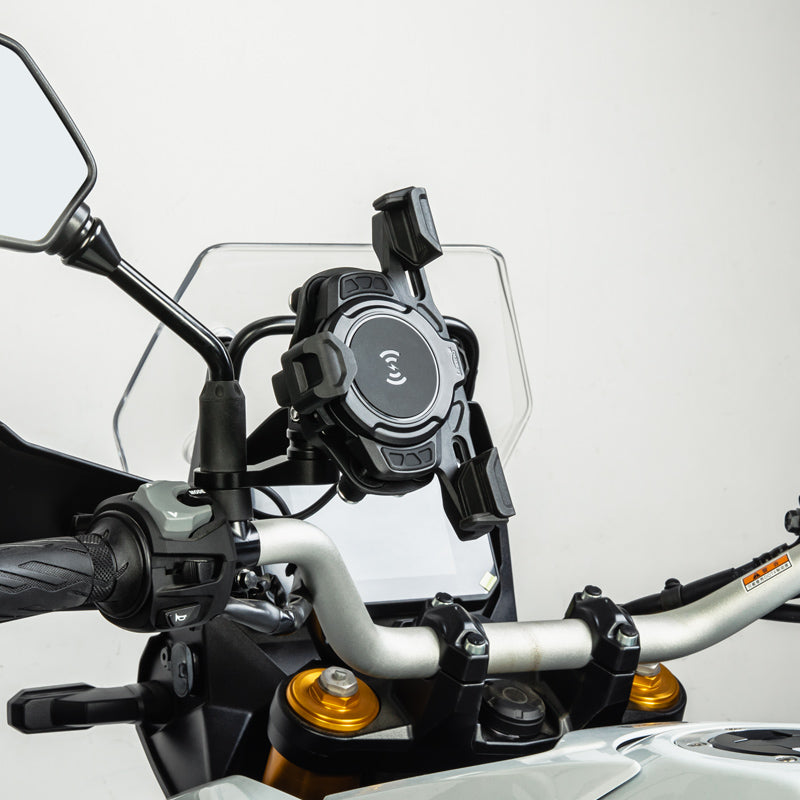

Zwei Möglichkeiten zum Aufladen, wenn du die Version wählst, die damit ausgestattet ist.

Bei den Konfigurationen mit Lademodul liefert das Induktionspad bis zu 15 W und wird aktiviert, sobald das Telefon an seinem Platz liegt: kein Stecker, der mit Handschuhen eingesteckt werden muss, kein Kabel, das sich beim ersten Schlagloch löst. Wenn mehr Leistung benötigt wird, gibt es den Type-C-Anschluss, der beim schnellen Laden mit PD bis zu 24 W erreicht – praktisch bei aktiviertem Navigationssystem und auf voller Helligkeit eingestelltem Bildschirm unter der Sonne.

Die tatsächliche Leistung hängt vom Telefon und der Temperatur ab: Oberhalb eines bestimmten Schwellenwerts reduzieren oder unterbrechen alle Geräte den Ladevorgang, um den Akku zu schützen. Dünne Hüllen verursachen keine Probleme, während Magnetringe und Metallplatten den Fremdkörperschutz auslösen können. Das abgewinkelte Kabel für den Type-C-Anschluss ist optional. Wenn du dein Telefon hingegen nicht mit Strom versorgen musst, kostet die Version ohne Modul etwa dreißig Euro weniger und erfordert keinen Eingriff in die Fahrzeugelektrik.

Wie wird es angeschlossen, wenn Sie die Version mit Aufladung wählen?

Die Verkabelung des Moduls besteht aus drei Drähten und entspricht dem vom Hersteller angegebenen Schema: Rot an Plus, Schwarz an Minus, Gelb an ACC, also an die Leitung, die beim Drehen des Schlüssels Spannung führt und beim Abziehen des Schlüssels wieder spannungslos wird. An die Plusleitung gehört eine 10-A-Sicherung. Diese Verbindung sorgt dafür, dass sich die Halterung zusammen mit dem Motorrad ausschaltet, anstatt weiterhin an der Batterie angeschlossen zu bleiben.

Zwei Hinweise, die im Handbuch ausdrücklich festgehalten sind: Lass dem Kabel etwas Spiel, weil sich die Halterung dreht. Bei den Versionen mit Ladefunktion darf sie niemals mehr als eine vollständige Umdrehung in dieselbe Richtung gedreht werden, sonst verdreht sich das Kabel. Verlege das Kabel außerdem weit entfernt von Zündspulen und Hochspannungs-Steuergeräten, damit keine Störungen entstehen. Bei den Versionen ohne Ladefunktion gibt es all das nicht: montieren und verwenden.

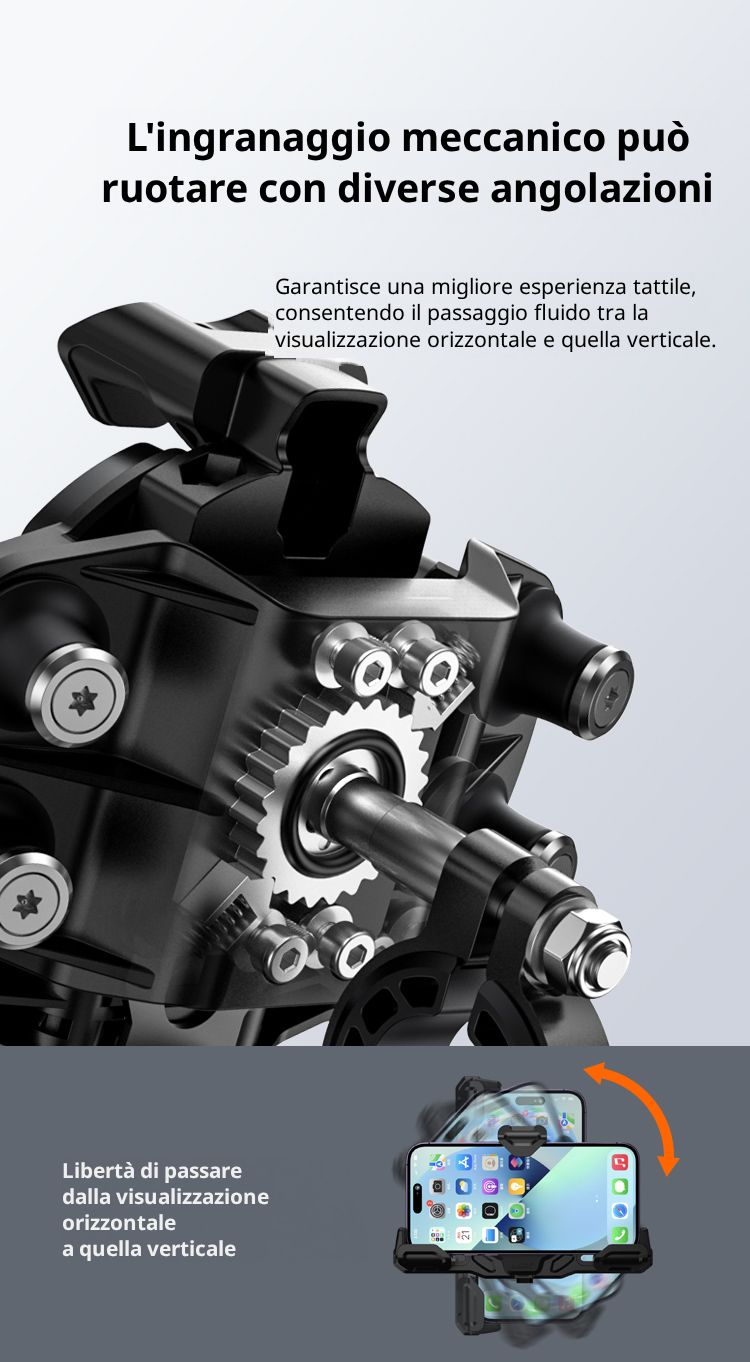

Von vertikal zu horizontal mit einer mechanischen Rastung

Die Drehung verlässt sich nicht auf die Reibung einer Schraube, sondern auf ein gezahntes Getriebe, das einrastet und die Position hält. Du spürst es unter den Fingern, und selbst bei Vibrationen verstellt es sich nicht: Die Karte bleibt auch nach hundert Kilometern auf holpriger Strecke in der von dir gewählten Ausrichtung.

Vertikal, um einer Route Schritt für Schritt zu folgen, horizontal, um mehr Kontext auf der Karte zu haben. Der Wechsel dauert eine Sekunde, aber es gilt die alte Regel: im Stand, nicht während der Fahrt.

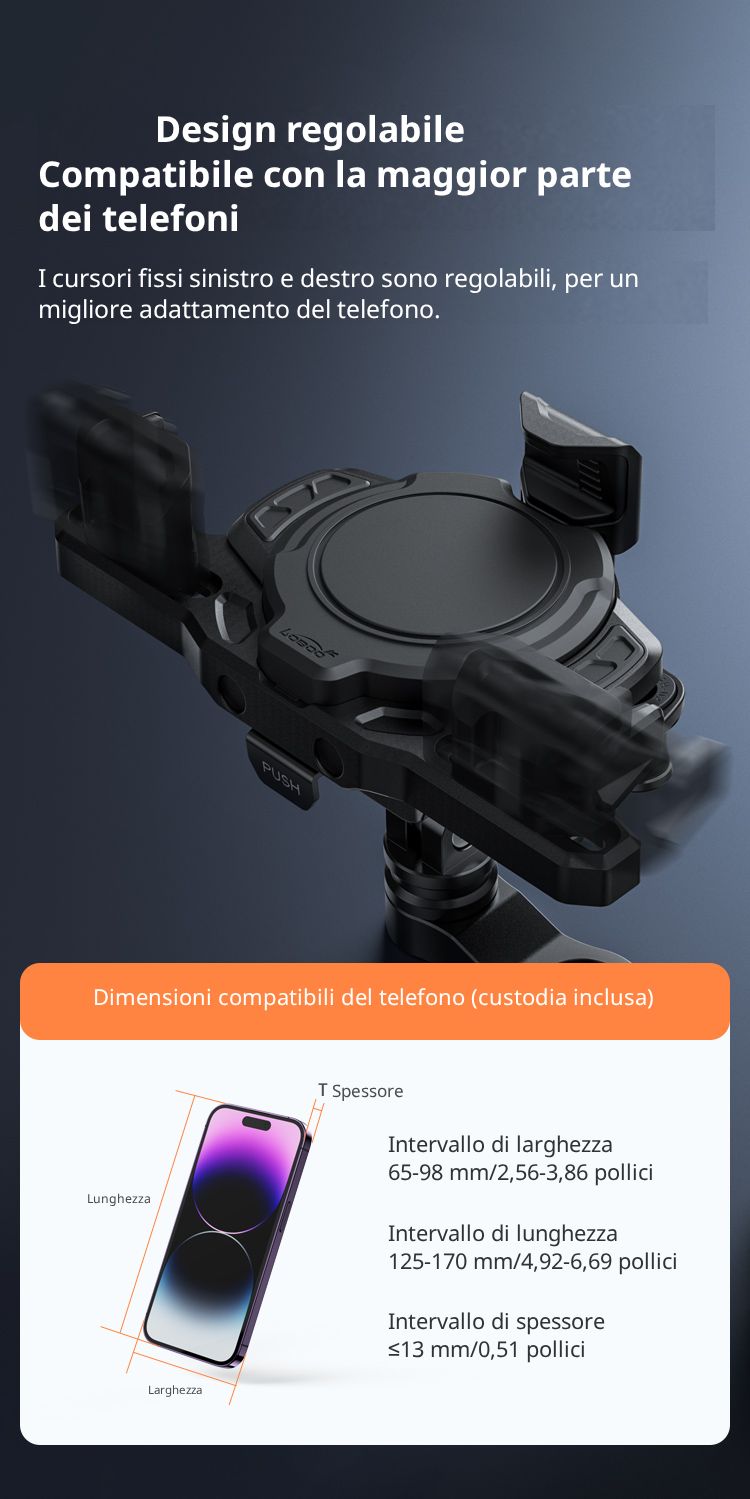

Messen Sie das Telefon vor der Bestellung mit Hülle aus

Die seitlichen Schienen lassen sich verstellen und erweitern die Öffnung von 136,5 auf 184,5 mm. Die angegebenen Grenzwerte liegen bei 65–98 mm Breite, 125–170 mm Länge und maximal 13 mm Dicke. Sie wirken großzügig – und für die allermeisten Smartphones sind sie das auch.

Der häufigste Fehler ist, das nackte Telefon zu messen. Die Hülle entscheidet über die Kompatibilität, insbesondere bei robusten Hüllen oder solchen mit integriertem Akku: Es sind die Millimeter, die entscheiden, ob die Greifbacken tatsächlich schließen.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Identifikation

Marke

LOBOO

Modell

PH02S

Typologie

Smartphone-Halterung mit integrierter Ladefunktion Mechanische Verriegelung, nicht magnetisch

Abmessungen

Gehäuseabmessungen

164,2 × 96,3 × 80,5 mm Für LOBOO deklarierte Quoten anhand manueller Messung

Abmessungen mit Klemmhalterung

113,7 × 51,7 mm 60 mm Überstand vom Rohr

Abmessungen mit Gelenkanschluss

120,5 × 58 mm 72 mm Vorsprung vom Befestigungspunkt

Materialien und Konstruktion

Materialien

Hochfeste Legierung und technischer Kunststoff

Dämpfung

Silikon-Stoßfänger auf 3 Ebenen Oben, Mitte und unten

Blockierung

Mechanische Griffe mit Schnellverschluss Mit einer Hand bedienbar, auch mit Handschuhen

Leistungen

Kabelloses Laden

Bis zu 15 W Tatsächliche Leistung gemäß Telefonprotokoll

Kabelgebundenes Aufladen

Bis zu 24 W Schnelles Laden über PD, Type-C-Anschluss. Abgewinkeltes LOBOO-Kabel optional, nicht im Lieferumfang enthalten

Eingangsspannung

DC 12–16 V Keine interne Batterie: Der Anschluss an die Anlage ist erforderlich.

Maximale Ladeentfernung

3 mm Zwischen der Rückseite des Telefons und dem Modul sinkt die Leistung darüber hinaus bis auf null ab

Elektronische Schutzvorrichtungen

8 Verpolung, Kurzschluss, Überspannung, Überstrom, Überlastung, Unterspannung, Übertemperatur, Fremdkörper

Montage

Vorbau

Ø 22 / 25 / 28 / 32 mm Standardversion, die am häufigsten bei Adventure- und Naked-Motorrädern verwendet wird

GPS-Stangenhalterung

Ø 12–13 mm Traverse und Zubehörleisten über der Instrumentierung

Außenspiegelhalterung

Ø ≤ 10,2 mm Rückspiegelstange

Drehung

Horizontal und vertikal Mechanischer Rastmechanismus

Anzugsdrehmomente

12 / 3 / 10 N·m M6-Mutter Lenker 12, M4×20-Schrauben Stange 3, M6-Spiegelschrauben 10. Seitliche Schlitten 1,5 N·m mit Schraubensicherungssi.

Enthaltene Werkzeuge

Inbusschlüssel 3 und 5 mm 3 mm bei den Versionen für Lenker und Stange; 5 und 3 mm bei der Version mit Spiegel

Kompatibilität

Telefonabmessungen

65–98 × 125–170 mm Hülle inklusive, maximale Dicke 13 mm

Quote e potenze dichiarate da LOBOO. Le misure del telefono vanno verificate con la custodia già montata.

Manuale d'uso PH02SDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Attrezzi inclusi: chiavi a brugola da 3 e 5 mm.
Tre coppie di serraggio diverse, 12, 3 e 10 N·m a seconda della vite. Quella da 3 N·m è la più delicata: non stringerla a sentimento.
Alimentazione DC 12-16 V, da collegare a una linea sotto chiave. Ricarica wireless fino a 15 W, via cavo fino a 24 W.
La ricarica wireless funziona entro 3 mm di distanza: con una cover spessa o un supporto magnetico già incollato al telefono può non agganciare.
Telefoni da 65-98 mm di larghezza e 125-170 mm di altezza. Misura il tuo con la cover montata.
I tamponi in silicone su tre livelli vanno lasciati in sede: sono quelli che filtrano le vibrazioni del motore, che sono ciò che rovina le fotocamere.

Istruzioni complete e note di sicurezza

Tre attacchi possibili, da scegliere in base a dove hai spazio: manubrio da Ø 22, 25, 28 o 32 mm, barra GPS da Ø 12-13 mm, oppure stelo dello specchietto fino a Ø 10,2 mm.

Attrezzi inclusi: chiavi a brugola da 3 e 5 mm.
Tre coppie di serraggio diverse, 12, 3 e 10 N·m a seconda della vite. Quella da 3 N·m è la più delicata: non stringerla a sentimento.
Alimentazione DC 12-16 V, da collegare a una linea sotto chiave. Ricarica wireless fino a 15 W, via cavo fino a 24 W.
La ricarica wireless funziona entro 3 mm di distanza: con una cover spessa o un supporto magnetico già incollato al telefono può non agganciare.
Telefoni da 65-98 mm di larghezza e 125-170 mm di altezza. Misura il tuo con la cover montata.
I tamponi in silicone su tre livelli vanno lasciati in sede: sono quelli che filtrano le vibrazioni del motore, che sono ciò che rovina le fotocamere.

Limiti d'uso dichiarati dal produttore

Le versioni con modulo di ricarica sono dichiarate per moto a combustione con impianto a 12–16 V in corrente continua. Fuori da questo intervallo il modulo non va usato.
Schema di collegamento: filo rosso al positivo, filo nero al negativo, filo giallo all'ACC, con fusibile da 10 A sul positivo. Il cavo va instradato lontano da bobine di accensione e componenti ad alta tensione.
Sulle versioni con ricarica il supporto non va ruotato più di un giro completo nello stesso senso, per non attorcigliare il cablaggio. Quando la presa Type-C non è in uso, il tappo in silicone va tenuto chiuso.
LOBOO non dichiara un grado di protezione IP certificato per il PH02S. Il prodotto è progettato per l'esposizione in marcia, ma non ne è previsto l'uso in immersione né il lavaggio con idropulitrice.
Il supporto è dichiarato adatto anche all'uso prolungato su strade non asfaltate; per salti, competizioni o fuoristrada intenso il manuale chiede di verificare prima che le slitte siano serrate a fondo.
Manutenzione prescritta: controllo periodico di tutte le viti, pulizia della griffa superiore se polvere o detriti ne rallentano lo scorrimento, e nuova regolazione delle slitte a ogni cambio di telefono.
Il supporto non è un dispositivo di sicurezza omologato. L'uso dello smartphone alla guida è regolato dall'art. 173 del Codice della Strada: consultare il navigatore è consentito, manipolare il telefono no.

Produttore

Prodotto originale LOBOO, marchio specializzato in accessori per moto adventure e touring. Il codice di riferimento del produttore è PH02S. Ogni configurazione ha un manuale di montaggio proprio, multilingue e con l'italiano: sono allegati qui sotto.

Il PH02S è la scelta giusta se ti riconosci in uno di questi profili:

Navighi con lo smartphone: usi il telefono come navigatore per ore, con schermo acceso e GPS attivo, e senza alimentazione non arrivi a fine giornata.
Uso misto asfalto e strade bianche: vuoi un bloccaggio meccanico che non si apra sullo sconnesso e un filtro contro le vibrazioni del motore.
Togli e rimetti il telefono spesso: soste, rifornimenti, pause caffè. Il pulsante PUSH si usa con i guanti e senza scendere dalla moto.
Cerchi un'alternativa ai display dedicati: preferisci usare il tuo telefono e le tue app invece di aggiungere un secondo schermo alla moto.

Non è la scelta giusta se percorri molti chilometri su fondi molto rotti con uno smartphone di fascia alta a cui tieni particolarmente: in quel caso lo smorzamento magnetico del LOBOO PH06 offre un margine superiore.

Compatibilità

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Wie wähle ich zwischen den sechs Konfigurationen?

Das sind zwei unabhängige Auswahlmöglichkeiten. Bei der ersten geht es darum, ob du das Lademodul möchtest: mit Modul, wenn du das Telefon stundenlang als Navigationsgerät verwendest und es mit Strom versorgen musst; ohne Modul, wenn der Akku deines Telefons lange hält oder du bereits eine USB-Buchse an Bord hast.

Bei der zweiten geht es um die Befestigung. Sie sollte durch Messen des Rohrs mit einem Messschieber bestimmt werden: Lenker Ø 22/25/28/32 mm, GPS-Stange Ø 12/13 mm, Spiegelstange Ø bis zu 10,2 mm. Die Basis kann nach dem Kauf nicht ausgetauscht werden. Daher lohnt es sich, für diese Auswahl zwei Minuten aufzuwenden. Wenn du unsicher bist, schreib uns Marke, Modell und Baujahr.

Passt mein Handy hinein?

Die seitlichen Schienen lassen sich auf eine Öffnungsweite von 136,5 bis 184,5 mm einstellen und sind für Telefone mit einer Breite von 65 bis 98 mm, einer Länge von 125 bis 170 mm und einer Dicke von bis zu 13 mm geeignet. Miss immer mit bereits angebrachter Hülle: Sie ist in den meisten Fällen der Grund dafür, dass die Kompatibilität nicht gegeben ist. Außerhalb dieser Werte schließen die Klemmbacken nicht richtig, und das Telefon bleibt nicht sicher fixiert.

Mein Lenker hat an der Stelle, an der ich es montieren möchte, einen anderen Durchmesser: Was soll ich tun?

Das kommt häufig vor: Bei vielen Lenkern ist der Durchmesser in der Mitte, nahe der Klemmplatte, größer und verjüngt sich zu den Griffen hin. Die Klemmversion enthält vier Buchsen für 22, 25, 28 und 32 mm, sodass alle vier Durchmesser abgedeckt sind und du keinen Adapter separat kaufen musst: Montiere einfach die passende Buchse.

Miss jedoch mit einem Messschieber genau an der Stelle, an der die Klemme aufliegen würde, nicht in der Mitte des Lenkers. Liegt das Maß dort außerhalb dieser vier Werte, hast du zwei Möglichkeiten, ohne etwas zu erzwingen: Verschiebe die Klemme um einige Zentimeter an eine Stelle, an der der Durchmesser passt, oder wähle die Version für eine GPS-Stange mit 12–13 mm, die oberhalb der Instrumente montiert wird und bei Motorrädern mit großem TFT fast immer die beste Lösung ist.

Kann ich es verwenden, ohne es an die Stromversorgung anzuschließen?

Ja, in diesem Fall ist es sinnvoll, direkt eine Konfiguration „Ohne Ladefunktion“ zu wählen: Aufbau, Dämpfung, Einrastmechanismus und Drehung sind identisch, aber der Preis sinkt um etwa dreißig Euro und es muss nichts verkabelt werden.

Auch eine Version mit Lademodul funktioniert weiterhin als mechanische Halterung, wenn du sie nicht anschließt: Nur der Ladeteil bleibt inaktiv. Das ist sinnvoll, wenn du planst, sie später zu verkabeln.

Wie wird es mit Strom versorgt? Ist das Kabel im Lieferumfang enthalten?

Die Versionen mit Ladefunktion haben keine interne Batterie: Ohne Anschluss an die Fahrzeugelektrik bleiben sie lediglich mechanische Halterungen. Sie müssen mit 12–16 V Gleichspannung versorgt werden, idealerweise über eine geschaltete Plusleitung, damit sie sich zusammen mit dem Motorrad ausschalten. Wenn bereits eine Zubehörsteckdose oder ein freier Abzweig vorhanden ist, ist der Anschluss sofort erledigt; wenn du bei null anfängst, lässt du ihn am besten von jemandem vornehmen, der weiß, wo bei deinem Modell die geschaltete Plusleitung abgegriffen werden kann.

Für das kabellose Laden mit 15 W ist kein Kabel zum Telefon erforderlich. Wenn du hingegen die Type-C-Buchse und die 24 W Schnellladung nach PD nutzen möchtest, ist das LOBOO-Winkelkabel optional und muss separat gekauft werden.

Funktioniert das kabellose Laden mit angebrachtem Case?

Ja, mit dünnen Hüllen aus Kunststoff, Gummi oder leichtem Leder. Das Problem ist nicht die Dicke an sich, sondern das Metall: Magnetringe, Platten für magnetische Halterungen, Popsockets und Kartenhalter mit Magnetstreifen können das Feld abschirmen oder den Fremdkörperschutz auslösen, der den Ladevorgang unterbricht. In diesem Fall steht weiterhin das kabelgebundene Laden über den Type-C-Anschluss zur Verfügung.
