10N·m

Anzugsdrehmoment

4

Befestigungspunkte

4

Viti M6

3

Abstandshalter

Identifikation

Offizielle Bezeichnung

Kühlergrill-Schutz

Titel des Handbuchs: HONDA CB400X (2021–) Kühlerschutz

Produktcode

CHW292

EAN

6973227072072

Typologie

Kühlerschutzgitter

Konstruktion

Material

Hochfeste Aluminiumlegierung

LOBOO-Panel und Produktseite

Farbe

Silber

Offizielles Foto des Codes; in den Panels erscheint er auch in Schwarz

Design

Luftführende Schlitze

LOBOO gibt einen beschleunigten Luftstrom zum Kühler an

Veredelung

Oberflächenbehandlung

Angegeben von LOBOO

Montage

Befestigung

4 originale Motorradpunkte

Die Originalschrauben werden entfernt und die mitgelieferten verwendet.

Änderungen am Motorrad

Keine Reifenpanne

Von LOBOO deklarierte schadensfreie Montage

Abstandshalter

2 Stück 16 × 6,5 × 8 mm · 1 Stück 16 × 6,5 × 21 mm

Außendurchmesser × Innendurchmesser × Höhe

Ranken

M6 × 18 (1) · M6 × 25 (2) · M6 × 40 (1)

Unterlegscheibe

M6, 4 Stück

Schraubensicherung

Sogar

Anzugsdrehmoment

10

Für alle Schrauben

Sequenz

Locker montieren, dann Schraubensicherung auftragen und endgültig festziehen

Wie im Handbuch

Installationsvideo

Über den QR-Code im Handbuch

Kompatibilität

Im Handbuch überprüft

Honda CB400X (2021-)

Von LOBOO erklärt

Honda CB500X

Offizielle LOBOO-Panels; im Handbuch werden die Baujahre nicht angegeben

Honda NX400 / NX500

Dedizierter Schutz

LOBOO-Code CHW289BK

Technische Daten

Gewicht und Maße

Nicht vom Hersteller angegeben

Dati dal manuale di montaggio LOBOO CHW292 e dai pannelli ufficiali del prodotto.

Griglia radiatore in alluminio per Honda CB400X e CB500X, sui quattro punti di fissaggio originali.

Alles, was du vor der Bestellung wissen musst

Technische Daten, Ausstattung, Lieferung und Garantie: Hier finden Sie jedes anhand der offiziellen LOBOO-Dokumentation überprüfte Detail.

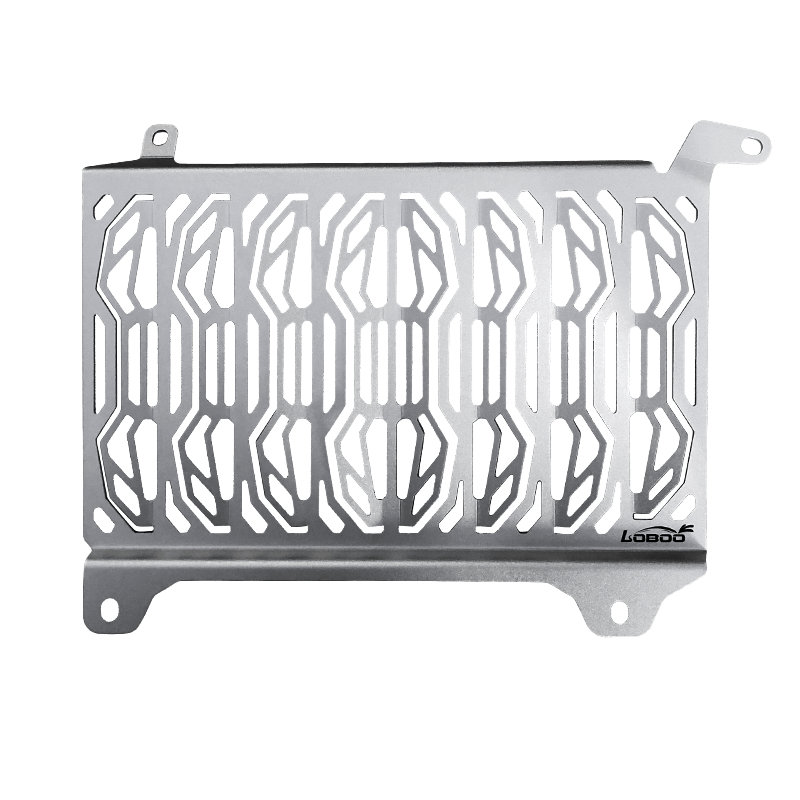

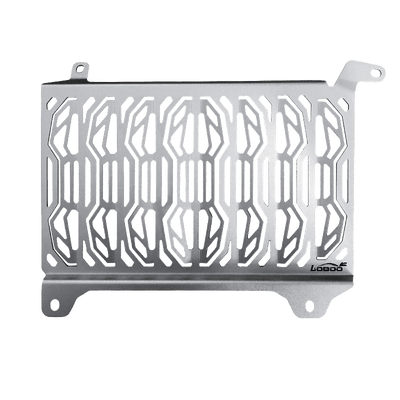

Beschreibung Kühlerabdeckung für Honda CB500X und CB400X aus Aluminium

Der LOBOO CHW292 Kühlerschutz ist ein Gitter aus hochfester Aluminiumlegierung, das vor dem Kühler der Honda CB400X und der CB500X montiert wird. Es hält von den Rädern des eigenen oder vorausfahrender Fahrzeuge aufgewirbelte Steine und Schotter ab. Laut LOBOO leiten die Schlitze die Luft zum Kühlerpaket.

Passt er an mein Motorrad?

  • Honda CB400X ab 2021: Dieses Modell ist in der Montageanleitung angegeben.
  • Honda CB500X: LOBOO gibt die Kompatibilität auf den offiziellen Produktseiten an, nennt jedoch keine Baujahre. Teile uns vor der Bestellung Modell und Baujahr mit.
  • Honda NX400 und NX500: Für diese Modelle gibt es einen passenden Kühlerschutz.

Ausführung

  • Hochfeste Aluminiumlegierung, leicht.
  • Luftleitende Schlitze: Sie halten Schotter ab und beschleunigen laut Hersteller den Luftstrom zum Kühler.
  • Oberflächenbehandlung, Farbe Silber.
  • Befestigung an den vier originalen Befestigungspunkten rund um den Kühler, ohne Bohren oder Schneiden.

Lieferumfang und Montage

Das Gitter, drei Distanzstücke, vier M6-Schrauben (eine mit 18 mm, zwei mit 25 mm und eine mit 40 mm Länge), vier M6-Unterlegscheiben und Schraubensicherung. Laut Anleitung zunächst alle Teile montieren, ohne sie festzuziehen, anschließend die Schraubensicherung auftragen und jede Schraube mit 10 N·m anziehen.

Entdecke weitere Kühlerschutze und Zubehör für die Honda CB500X, um dein Motorrad für die nächste Reise vorzubereiten.

Warum es wählen?
  • Protegge il pacco radiante: ferma sassi e ghiaia sollevati dalla ruota o dai mezzi davanti.
  • Feritoie a conduzione d'aria: secondo LOBOO accelerano il flusso verso il radiatore invece di ostacolarlo.
  • Alluminio ad alta resistenza: una protezione leggera, con finitura trattata.
  • Sui punti originali: si fissa dove erano le quattro viti di serie, senza forare né tagliare.
  • Viteria completa: distanziali, viti M6, rondelle e frenafiletti in dotazione, tutte le viti a 10 N·m.
Für wen wird es empfohlen?

È consigliata se:

  • Hai una Honda CB400X dal 2021, il modello indicato sul manuale.
  • Hai una Honda CB500X: LOBOO la dichiara compatibile, scrivici l'anno prima dell'ordine.
  • Percorri strade bianche o tratti con ghiaia, o viaggi spesso dietro ad altri mezzi.

Non è adatta se:

Vollständiges Datenblatt
Technische Daten
  • Typ: Kühler-Schutzgitter
  • Material: Aluminium
  • Funktion: Schutz des Kühlers vor Steinen, Insekten und Schmutz
  • Kompatible Motorräder: Honda CB500X, ab 2019
Dokumente und Hersteller

Documenti del produttore

  • Manuale di montaggio LOBOO CHW292: distinta dei componenti con misure dei distanziali, coppie di serraggio, posizione di ogni vite e QR code del video di installazione.
  • Il produttore non dichiara certificazioni per questo articolo.

Note del manuale

  • Leggere le istruzioni per intero prima del montaggio.
  • Montare tutti i pezzi senza stringere, applicare il frenafiletti su ogni vite, poi serrare alla coppia indicata.
  • Controllare regolarmente le viti di fissaggio.

Wie funktioniert es im Detail?

  • Kompatibilität, Konstruktion und Montage Schritt für Schritt gemäß der LOBOO-Anleitung.

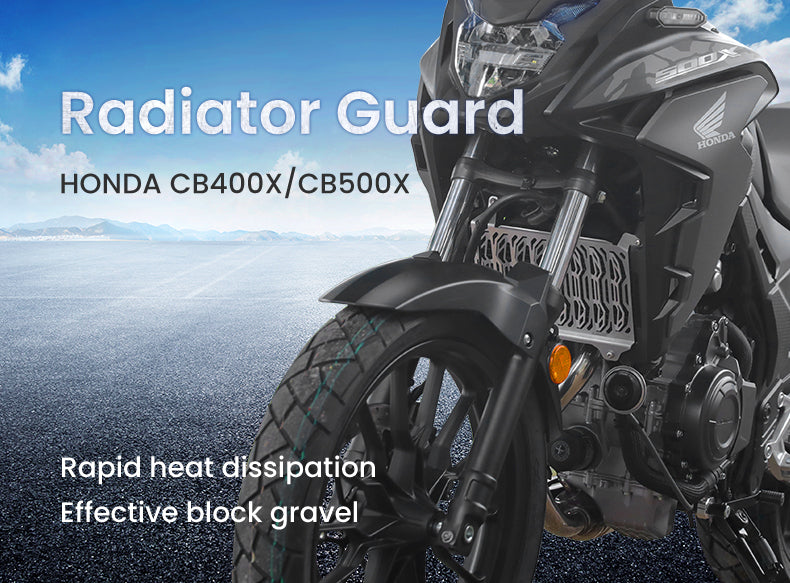

Kühlergrill für Honda CB400X und CB500X

Kühlergrill für Honda CB400X und CB500X

Das offizielle LOBOO-Panel wird für die Honda CB400X und CB500X präsentiert und hier an einer CB500X montiert: schnelle Wärmeableitung und Schutz vor Steinschlag.

Die Montageanleitung nennt die CB400X ab Baujahr 2021. Wenn du eine CB500X hast, prüfen wir vor der Bestellung gemeinsam mit dir das Baujahr.

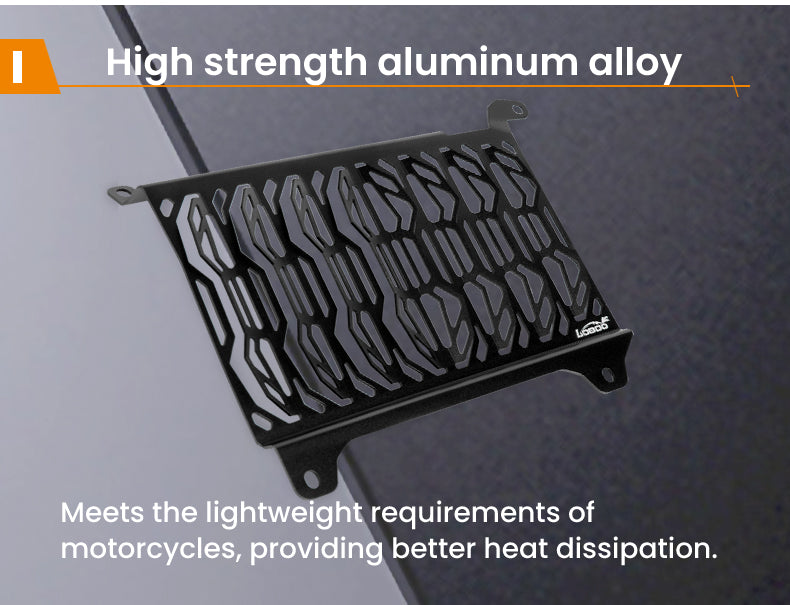

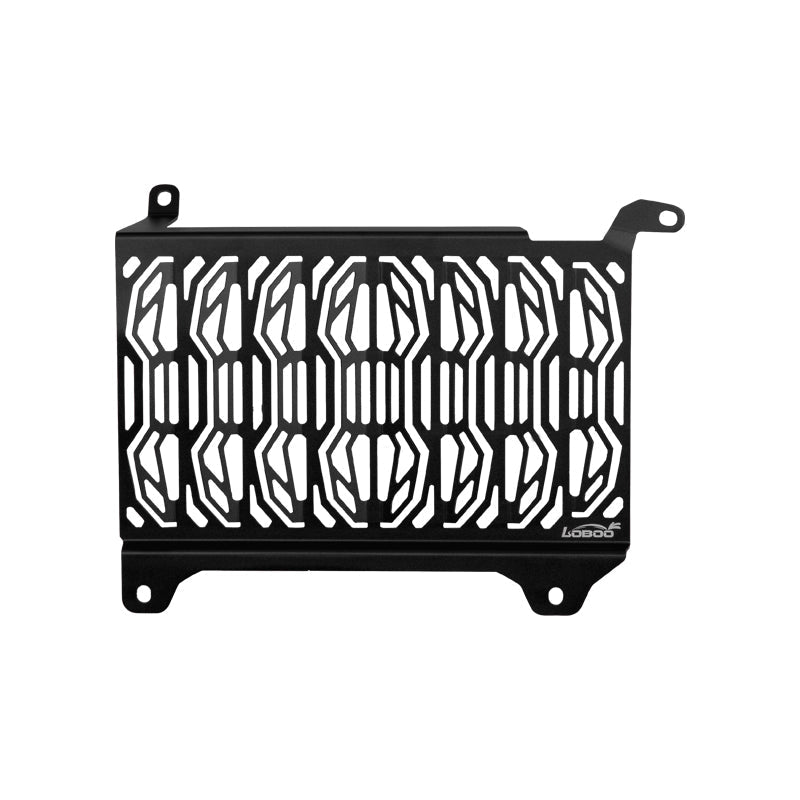

Hochfeste Aluminiumlegierung

Hochfeste Aluminiumlegierung

LOBOO fertigt sie aus hochfestem Aluminium: leicht und laut Hersteller vorteilhaft für die Wärmeableitung.

Bei diesem Panel ist das Gitter in Schwarz dargestellt.

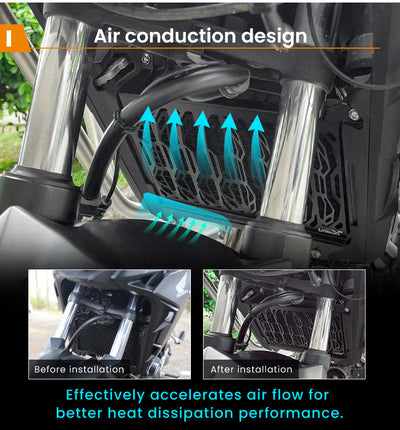

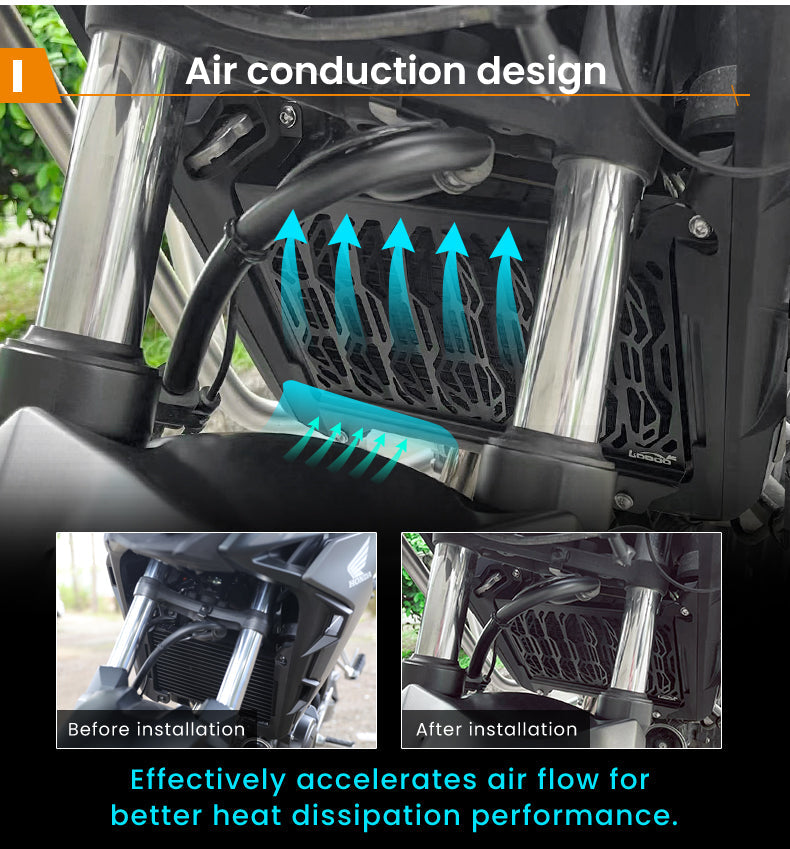

Luftleitende Schlitze

Luftleitende Schlitze

Das luftführende Design beschleunigt laut LOBOO den Luftstrom zum Strahlungspaket, anstatt ihn zu behindern.

Die Abbildung vergleicht den freiliegenden Kühler mit dem montierten Gitter.

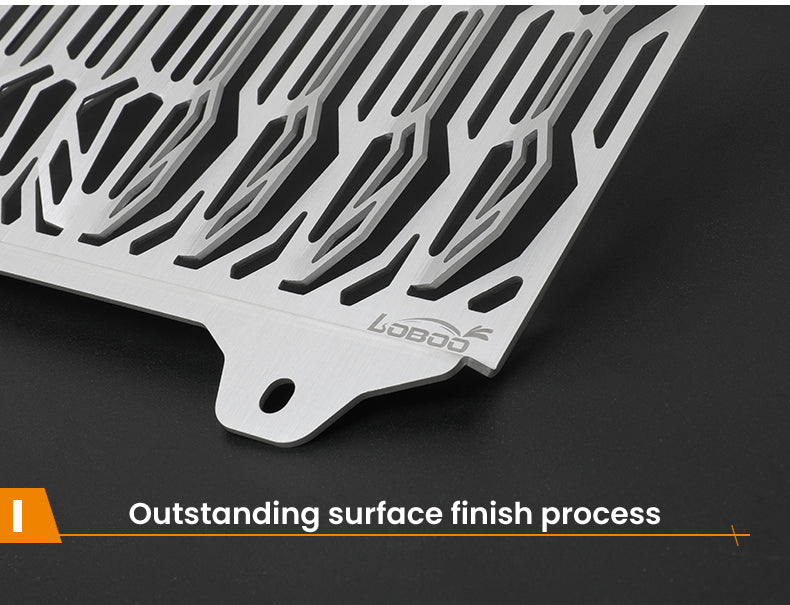

Behandelte Oberflächenbeschaffenheit

Behandelte Oberflächenbeschaffenheit

LOBOO gibt einen sorgfältig ausgeführten Oberflächenveredelungsprozess an: Im Detail ist die silberne Version mit eingraviertem LOBOO-Logo zu sehen.

Außerdem ist die Befestigungslasche mit der Bohrung für die Schraube zu sehen.

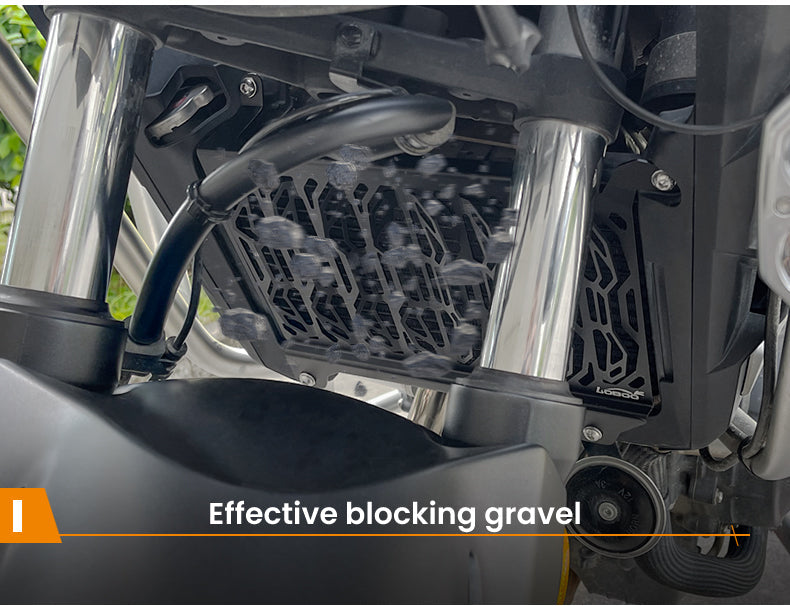

Halte den Kies vor dem Heizkörper auf

Halte den Kies vor dem Heizkörper auf

Das Gitter zeigt die Steine, die sich vor dem Kühler zwischen den Gabelholmen verfangen haben.

Das ist das typische Szenario auf Schotterstraßen oder auf Strecken, auf denen vorausfahrende Fahrzeuge Kies aufwirbeln.

Umgekanteter Rand und Befestigungsbohrungen

Umgekanteter Rand und Befestigungsbohrungen

Die Detailansicht zeigt den umgebogenen Rand des Gitters und eine der mitgelieferten Bohrungen für M6-Schrauben.

Das Gitter wird an den vier originalen Befestigungspunkten des Motorrads befestigt.

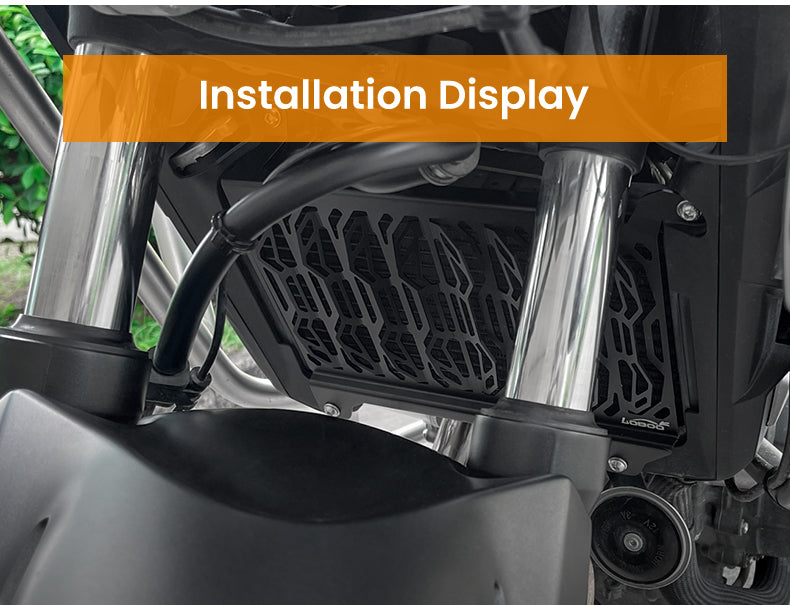

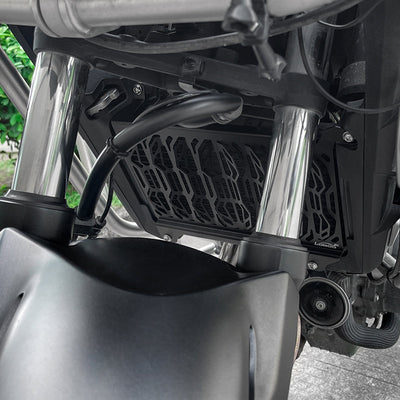

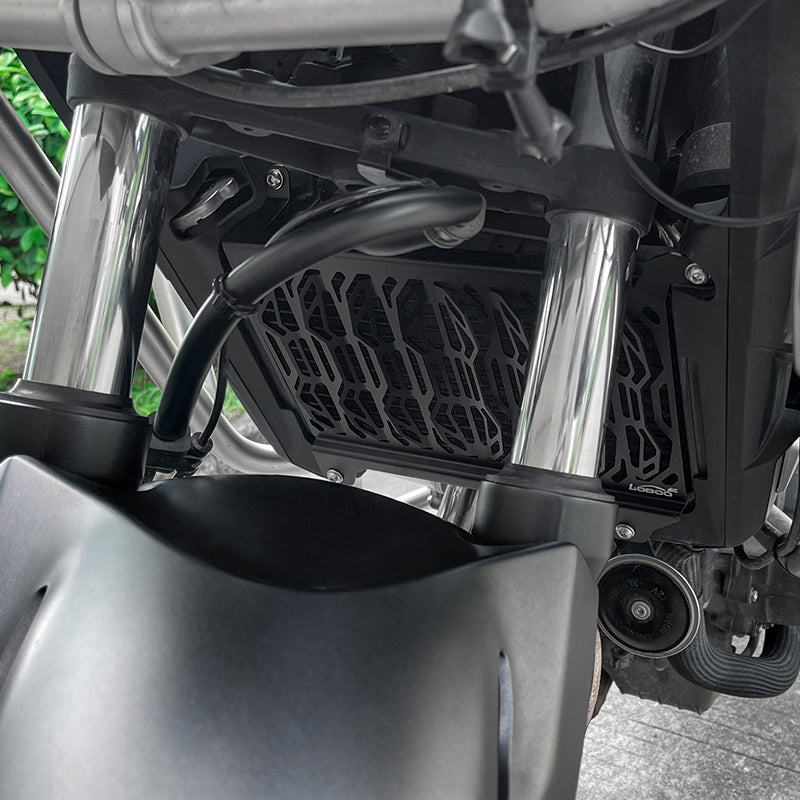

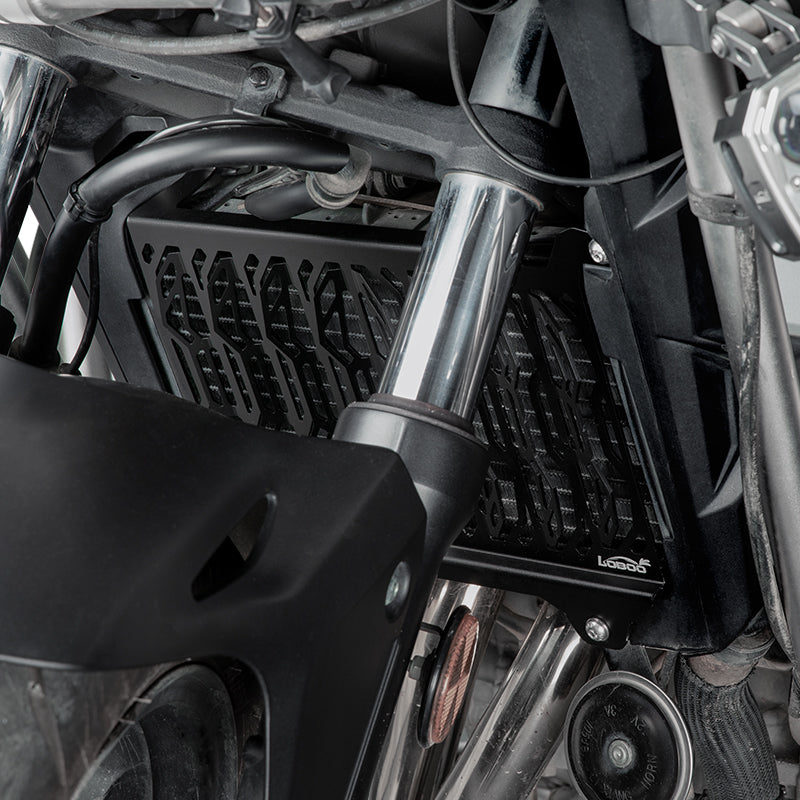

An das Motorrad montiert

An das Motorrad montiert

Das Gitter, das zwischen den Gabelholmen um den Kühler herum mit den mitgelieferten Schrauben und Distanzstücken montiert wird.

Auf dem Foto die schwarze Version, zusammen mit den Schutzbügeln montiert.

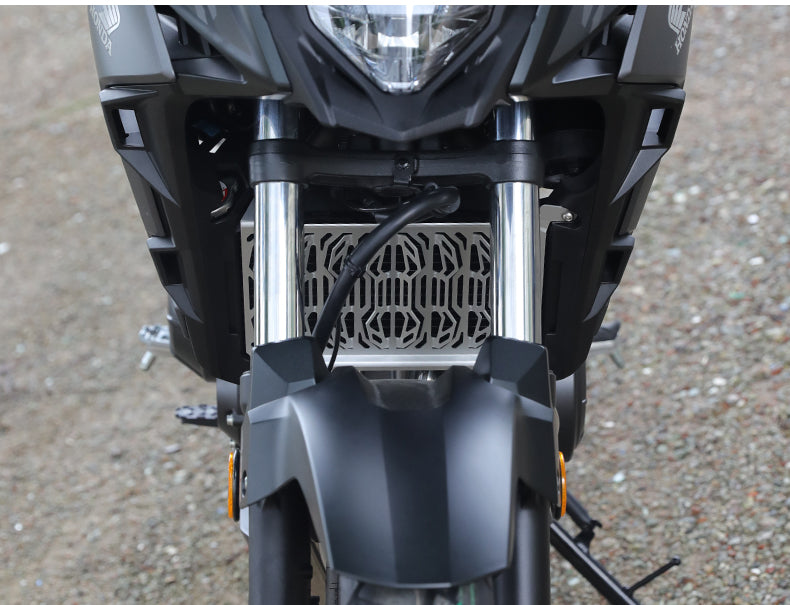

Vorderansicht nach abgeschlossener Montage

Vorderansicht nach abgeschlossener Montage

Das Motorrad von vorne mit dem hinter dem vorderen Kotflügel montierten silbernen Gitter.

Der Schutz deckt den freiliegenden Teil des Kühlers ab, ohne die Verkleidung zu verändern.

Häufig gestellte Fragen

Weitere Informationen finden Sie in unseren FAQ zu häufig gestellten Fragen.

Passt es auf meine CB400X oder CB500X?

Das LOBOO-Montagehandbuch nennt die Honda CB400X ab Baujahr 2021. Die offiziellen LOBOO-Seiten führen sie für CB400X und CB500X auf. Wenn du eine CB500X hast, teile uns vor der Bestellung Modell und Baujahr mit.

Für welche Baujahre der CB500X gilt das?

Das LOBOO-Handbuch nennt Baujahre nur für die CB400X ab 2021. Für die CB500X gibt LOBOO die Kompatibilität auf den Produktseiten an, ohne Baujahre zu nennen: Schreiben Sie uns vor der Bestellung das Modell und Baujahr Ihres Motorrads, und wir antworten Ihnen.

Fahren Sie Ihre Honda NX400 oder NX500?

Nein: Für NX400 und NX500 stellt LOBOO ein spezielles Gitter her. Kühlerschutz für Honda NX400 und NX500.

Wozu dient ein Kühlerschutz?

Verhindert, dass von den Vorderrädern oder vorausfahrenden Fahrzeugen aufgewirbelte Steine und Schotter den Kühler treffen. Beim Kühler der CB400X und CB500X wird das Gitter vor dem freiliegenden Bereich zwischen den Gabelholmen montiert.

Wie montiert man es?

Entfernen Sie die vier originalen Schrauben rund um den Kühler, die in der Anleitung rot markiert sind. Positionieren Sie anschließend das Gitter: oben links mit der Schraube M6 × 40 und dem 21-mm-Abstandshalter, oben rechts mit der M6 × 18, unten mit den beiden M6 × 25 und den 8-mm-Abstandshaltern. Verwenden Sie für jede Schraube eine Unterlegscheibe.

Muss man weitere Teile des Motorrads demontieren?

In der Anleitung steht lediglich, dass die vier originalen Schrauben rund um den Kühler entfernt werden sollen: Das Gitter wird an denselben Befestigungspunkten angebracht. Bohren oder Schneiden ist nicht erforderlich.

Mit welchem Drehmoment werden die Schrauben angezogen?

Alle Schrauben werden mit 10 N·m angezogen. Das Handbuch verlangt, zunächst alle Teile ohne Festziehen zu montieren, dann das mitgelieferte Schraubensicherungsmittel auf jede Schraube aufzutragen und erst am Ende mit dem angegebenen Drehmoment festzuziehen.

Was ist im Lieferumfang enthalten?

Laut Teileliste im Handbuch: das Gitter, zwei 8-mm-Distanzhülsen und eine 21-mm-Distanzhülse (Außendurchmesser 16 mm, Innendurchmesser 6,5 mm), eine M6 × 18-Schraube, zwei M6 × 25-Schrauben, eine M6 × 40-Schraube, vier M6-Unterlegscheiben und ein Schraubensicherungsmittel.

Aus welchem Material besteht es und welche Farbe hat es?

Es besteht aus einer hochfesten Aluminiumlegierung mit behandelter Oberfläche. Das offizielle Foto des Codes CHW292 zeigt sie in Silber; einige LOBOO-Panels zeigen dasselbe Gitter auch in Schwarz.

Verringert es die Motorkühlung?

LOBOO gibt Luftführungsschlitze an, die den Luftstrom zum Kühler beschleunigen, und zeigt den Vergleich vor und nach der Montage. Halte das Gitter dennoch frei von Schlamm und Insekten, die den Luftdurchlass verringern können.

Muss sie im Laufe der Zeit überprüft werden?

Ja: Das Handbuch verlangt, regelmäßig den festen Sitz der Befestigungsschrauben zu überprüfen.

Gibt es ein Montagevideo?

Ja, die LOBOO-Anleitung enthält einen QR-Code, der zum Installationsvideo führt.

Ist das Produkt durch eine Garantie abgedeckt?

Ja: Alle auf Endurrad verkauften LOBOO-Produkte sind durch die gesetzliche 24-monatige Gewährleistung für Verbraucher abgedeckt. Im Fall eines Mangels bearbeiten wir den Vorgang mit dem Hersteller.

Kann ich sie zurückgeben, wenn sie nicht passt?

Ja, du hast das Recht, die Ware innerhalb von 14 Tagen nach Erhalt des letzten Artikels deiner Bestellung zurückzusenden. Das Gitter muss unbeschädigt, nicht montiert und in der Originalverpackung sein. Kontaktiere uns, und wir führen dich durch den Vorgang.
