Seitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comSeitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comSeitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comSeitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comSeitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comYamaha Ténéré 700 di tre quarti anteriore con valigie e bauletto LOBOO PIKE TRACKER neri sui telai JP871BSeitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comSeitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comSeitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comSeitenkoffer YAMAHA TENERE 700 - LOBOO PIKE TRACKER - Endurrad.comAluminiumkoffer LOBOO PIKE TRACKER - Endurrad.comAluminiumkoffer LOBOO PIKE TRACKER - Endurrad.com
-10%Consegna in 2-3 giorni lavorativi
35 + 30 L Aluminium
Ténéré 700 Motorrad
20 N·m Anzugsdrehmoment
4 Schritte

Panoramica

In breve

La coppia di telai su cui agganciare valigie PIKE TRACKER 35 + 30 L, borse WANDERER o valigie gonfiabili ALPS sulla Yamaha Ténéré 700.

Dedicati alla Ténéré 700 dal 2022

LOBOO li dichiara per la Yamaha Ténéré 700 (2022- ).

Tre tipi di bagaglio sullo stesso telaio

le PIKE TRACKER in alluminio per il bagaglio chiuso a chiave, le semirigide WANDERER o le gonfiabili ALPS quando vuoi borse più leggere.

La destra scavalca lo scarico

con le PIKE TRACKER la coppia è 35 + 30 litri, con l'incavo dal lato del terminale.

Una sola coppia di serraggio

tutte le viti M8 a 20 N·m, frenafiletti incluso.

Si completano con la piastra JP871W

aggiungendo il bauletto arrivi al sistema a tre valigie.

Dal produttore LOBOO
  • Produttore: LOBOO
  • Denominazione ufficiale: Side Case Rack — PIKE TRACKER & CONQUEROR
  • Codice modello: JP871B
  • Numero articolo LOBOO: 10.6.01871.002.01
  • EAN: 6973227078944
  • Garanzia: garanzia legale di conformità di 24 mesi.
Leggi la descrizione completa

Ein Paar Seitenkofferträger für die Yamaha Ténéré 700 ab 2022, wie von LOBOO angegeben. Das ist die Struktur, an der die Seitenkoffer befestigt werden: Die Koffer sind nicht enthalten.

LOBOO nennt sie Side Case Rack, Artikelnummer JP871B, und gibt sie für Koffer der Serien PIKE TRACKER und CONQUEROR an. Bei den PIKE TRACKER umfasst das Paar 35 Liter auf der linken und 30 Liter auf der rechten Seite: Der rechte Koffer hat eine Aussparung, die über den Auspuff reicht.

Was du an diesen Trägern montieren kannst

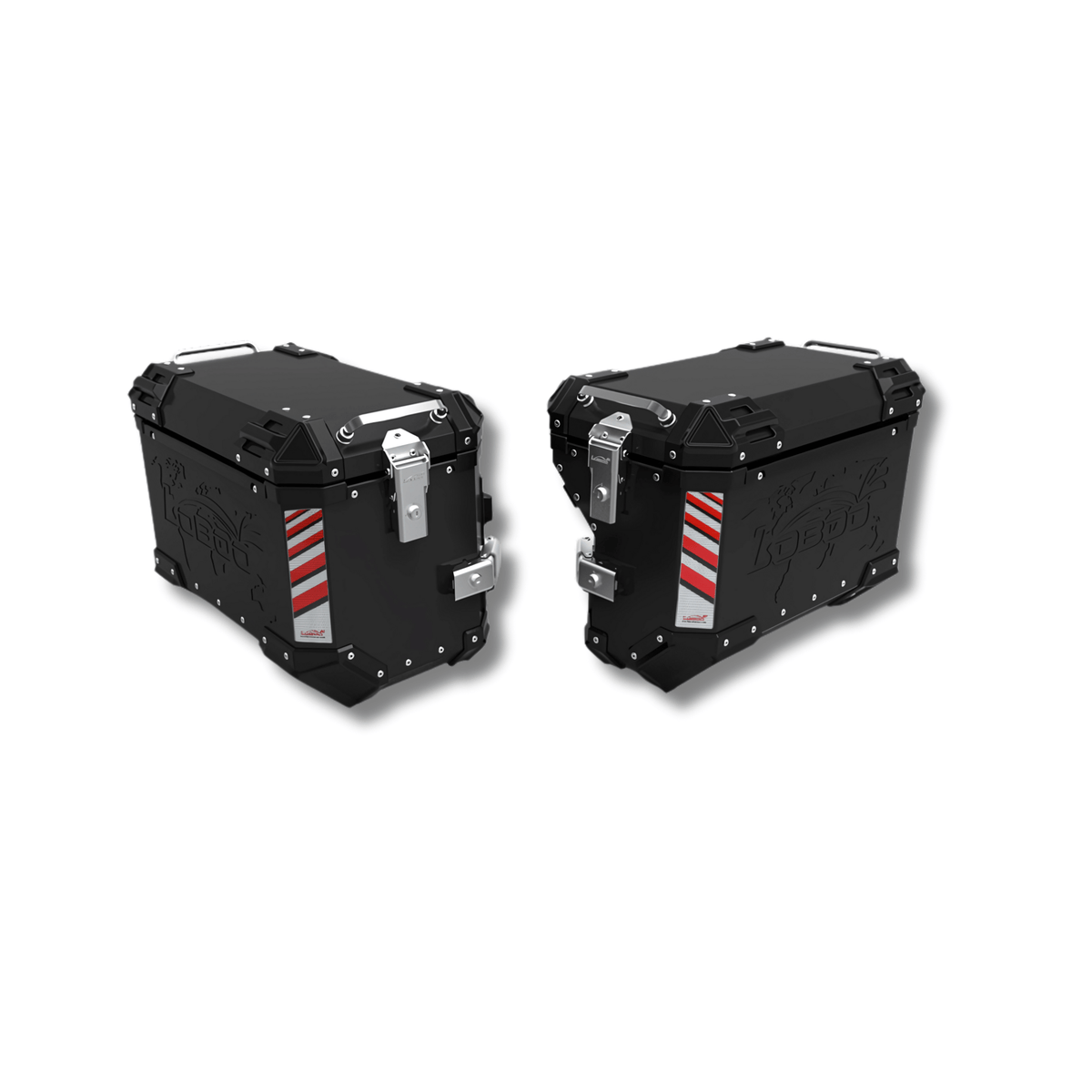

  • PIKE TRACKER Aluminiumkoffer P35L + P30R, in Mattschwarz oder glänzendem Silber: 498 × 268 × 408 mm und 6 kg links, 498 × 244/208 × 408 mm und 5,6 kg rechts. Die vollständigen Maße und der Lieferumfang stehen auf der Seite der PIKE TRACKER Aluminiumkoffer.
  • WANDERER Halbgepäckkoffer: LOBOO kombiniert sie mit den PIKE TRACKER Seitenträgern mit 18-mm-Rohr. Du findest sie auf der Seite der WANDERER Halbgepäckkoffer.
  • ALPS aufblasbare Koffer mit 23 und 30 Litern, mit Halterungen und Schlüsselschloss: Du findest sie auf der Seite der ALPS aufblasbaren Seitenkoffer.

LOBOO Aluminiumkoffer werden ausschließlich an LOBOO Trägern montiert, und an diesen Trägern dürfen keine Hartkoffer anderer Hersteller verwendet werden.

Lieferumfang

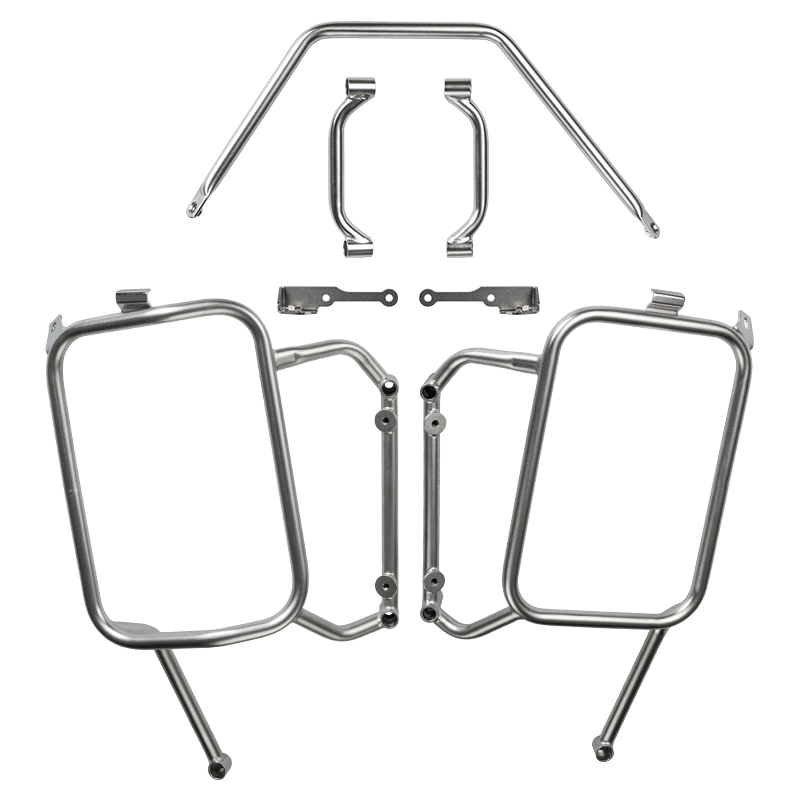

Die Anleitung führt 14 Positionen auf: linker und rechter Träger, Querstrebe, vier Paar mit links und rechts gekennzeichnete Halterungen (4, 5, 12 und 13), 4 Schrauben M8 × 30, 2 Schrauben M8 × 20, 6 Schrauben M8 × 25, 8 M8-Unterlegscheiben, 4 Stopfen mit 15 mm, 6 Stopfen Ø 20 mit Logo und ein Schraubensicherungsmittel.

Montage

Die Montage erfolgt in vier Schritten: In den ersten beiden werden die Befestigungspunkte an beiden Seiten des Hecks freigelegt, indem die in der Anleitung angegebenen Originalkomponenten entfernt werden; im dritten Schritt wird der linke Träger montiert, im vierten der rechte. Es müssen keine Bohrungen vorgenommen werden.

Alle M8-Schrauben müssen mit 20 N·m und dem enthaltenen Schraubensicherungsmittel angezogen werden. Überprüfe vor der Montage die Kennzeichnungen L und R an den Halterungen: Die Paare sind zwischen den Seiten nicht austauschbar. LOBOO weist darauf hin, die Schrauben erst vollständig festzuziehen, wenn du alle Einstellungen abgeschlossen hast.

Topcase und Komplettset

Für das Topcase benötigst du die Topcase-Trägerplatte JP871W, die separat verkauft wird. Wenn du Träger und Koffer in einer Bestellung kaufen möchtest, gibt es das Seitenkoffer-Set für die Yamaha Ténéré 700.

Für die Träger des LOBOO PIKE TRACKER Systems gibt LOBOO Edelstahl und Aluminiumlegierung an, ohne zu spezifizieren, welches Teil aus welchem Material besteht. Gewicht und maximale Traglast der Träger werden nicht angegeben.

Nella confezione

  • PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
  • ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale. Valigie, piastra top case e bauletto sono venduti separatamente.
  • MANUALE DI MONTAGGIO incluso nella confezione.
  • COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO comunicando marca, modello, anno e versione della moto.

JP871B · Yamaha Ténéré 700 ab 2022 · Koffer 35 + 30 L · 20 N·m

Wie funktioniert es im Detail?

Kompatibilität, passende Koffer, Stückliste und Montage, Punkt für Punkt.

Nur Topcase, Seitenkofferset oder drei Koffer
01

Nur Topcase, Seitenkofferset oder drei Koffer

Für die Ténéré 700 bietet LOBOO drei Sets an: das Topcase mit seinem Gepäckträger, das Paar Seitenkoffer mit den Trägerrahmen oder die drei Koffer mit dem vollständigen Trägersystem.

Diese Produktseite bildet die Grundlage des Seitensets: die Trägerrahmen JP871B.

Für die Ténéré 700 ab 2022, nur für LOBOO-Rahmen
02

Für die Ténéré 700 ab 2022, nur für LOBOO-Rahmen

In der LOBOO-Tabelle sind die seitlichen PIKE TRACKER-Träger für die Yamaha Ténéré 700 ab Baujahr 2022 angegeben.

Hinweis des Herstellers: Die LOBOO-Aluminiumkoffer lassen sich nur an LOBOO-Trägern und Gepäckträgern montieren, und die Träger lassen sich montieren, ohne das Motorrad zu beschädigen.

35 links, 30 rechts, wegen des Abflusses
03

35 links, 30 rechts, wegen des Abflusses

Der rechte Koffer hat eine Aussparung, die über den Auspuff ragt, wobei die untere Ecke abgeschrägt und mit technischem Kunststoff verkleidet ist. Deshalb fasst die rechte Seite 30 Liter und die linke 35.

Das sperrigere Gepäckstück kommt nach links.

Wie sperrig sind die Koffer, die sie tragen?
04

Wie sperrig sind die Koffer, die sie tragen?

Die P35L misst insgesamt 498 × 268 × 408 mm und wiegt 6 kg. Die P30R wiegt 5,6 kg und ist insgesamt oben 244 mm und unten 208 mm tief, damit Platz für den Auslass bleibt.

Die Maße wurden manuell gemessen, mit einer von LOBOO angegebenen Toleranz.

Von LOBOO angegebene Materialien
05

Von LOBOO angegebene Materialien

Auf der Produktseite des PIKE TRACKER LOBOO-Systems wird für die Rahmen Edelstahl und eine Aluminiumlegierung angegeben, ohne zu sagen, welches Teil aus welchem Material besteht.

Die Koffer bestehen aus einer Aluminiumlegierung und sind in Schwarz oder Silber erhältlich.

Die ausgestattete Ténéré 700
06

Die ausgestattete Ténéré 700

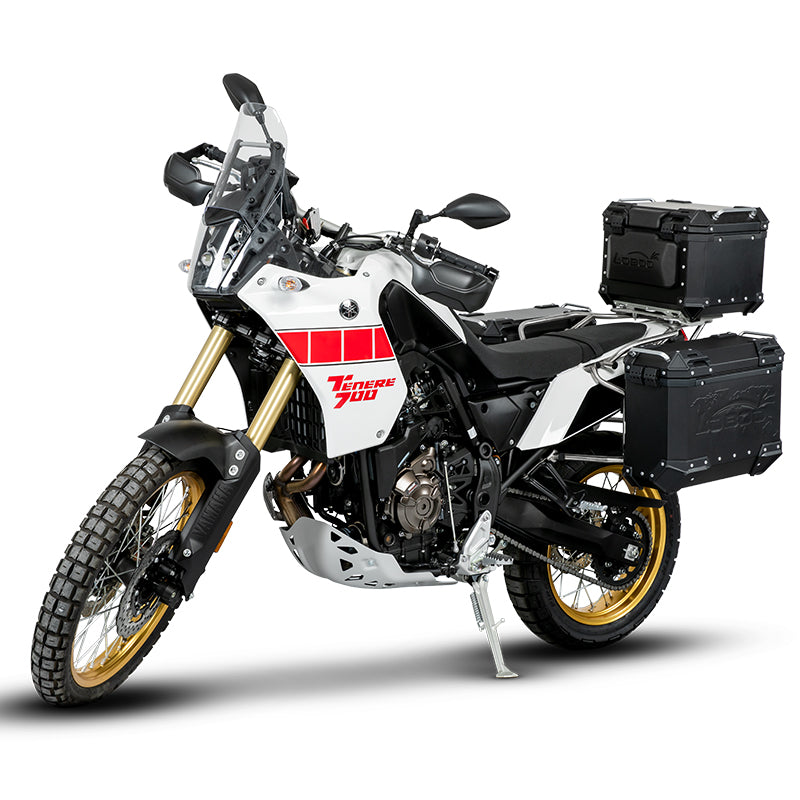

Die offiziellen LOBOO-Fotos zeigen die Ténéré 700 mit schwarzen und silbernen PIKE TRACKER-Koffern an den JP871B-Trägern.

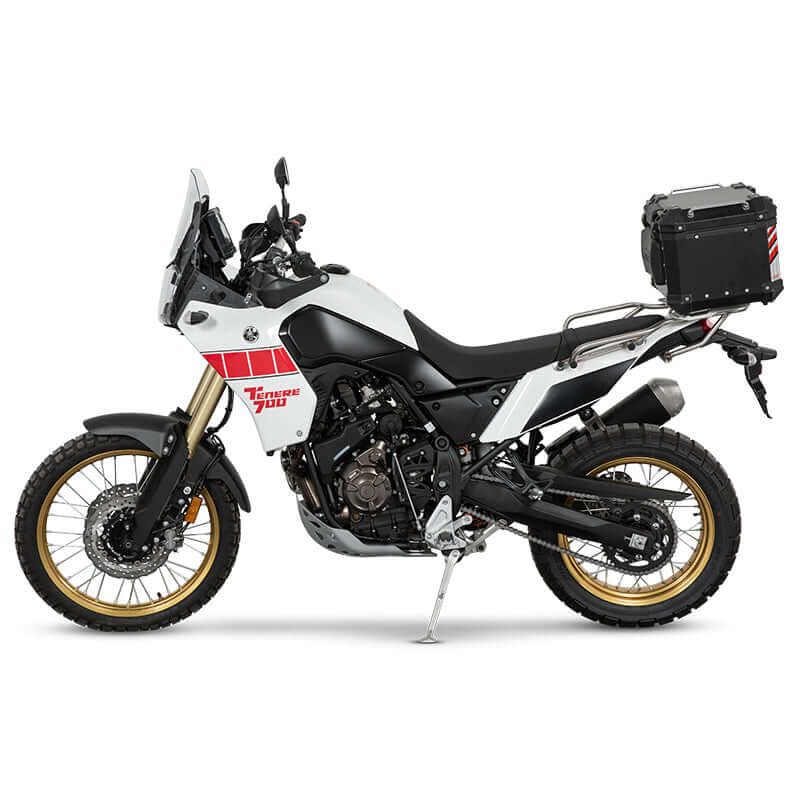

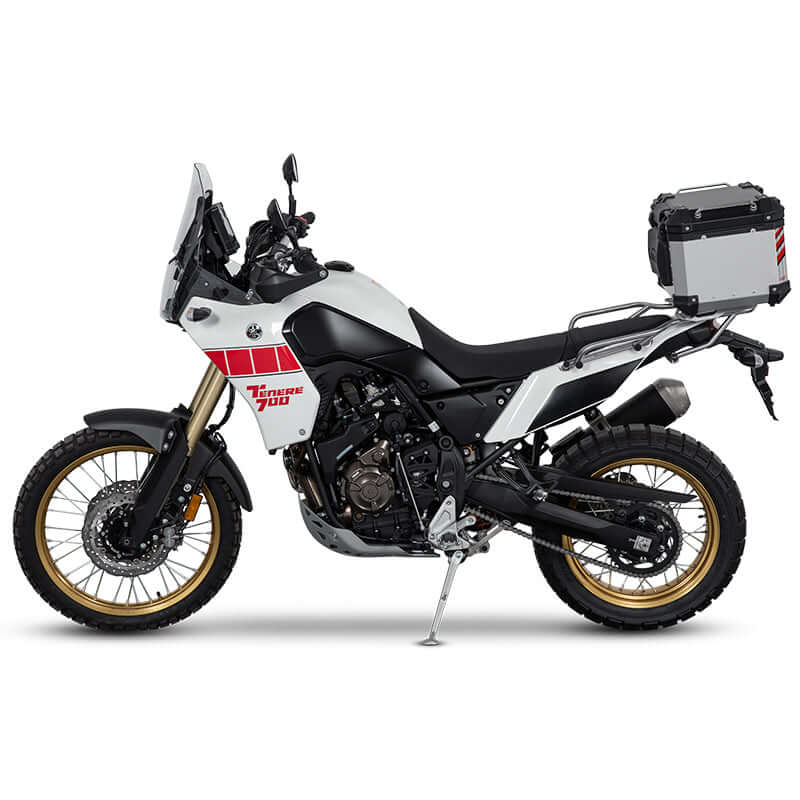

Das Topcase auf den Fotos ist ein separater Artikel und erfordert die Topcase-Platte JP871W.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Produkt

Code
JP871B Seitlicher Kofferträger
Bezeichnung LOBOO
Seitenkofferträger PIKE TRACKER & CONQUEROR-Serie
Artikelnummer
10.6.01871.002.01 Offizieller LOBOO-Code
EAN
6973227078944
Inhalt
2 Rahmen, Quertraverse, 4 Paar Halterungen Mit Schrauben, Stopfen und Schraubensicherung; Koffer ausgeschlossen

Kompatibilität

Motorrad
Yamaha Ténéré 700 Seit 2022, von LOBOO deklariert
Nicht deklarierte Versionen
Rally, Extrem, Welt-Raid Nicht vom Hersteller benannt

Kompatible Koffer

Aluminium
P35L + P30R PIKE TRACKER, mattschwarz oder glänzendsilber
Halbstarr
WANDERER Mit LOBOO passend für PIKE TRACKER-Rahmen mit 18-mm-Rohr
Aufblasbare Produkte
ALPS 23 + 30 L Mit Halterungen und Schlüsseldiebstahlschutz
Maximaler Platzbedarf P35L
498 × 268 × 408 mm L × B × H mit Zubehör
Maximaler Platzbedarf P30R
498 × 244/208 × 408 mm Tiefe oben und unten

Struktur

Rohrdurchmesser
18 mm Seitliche Rahmen PIKE TRACKER
Material
Edelstahl / Aluminiumlegierung Von LOBOO für die Systemrahmen angegeben, ohne Aufschlüsselung nach Teilen
Gewicht
Vom Hersteller nicht angegeben
Maximale Traglast
Vom Hersteller nicht angegeben Es gilt die von Yamaha angegebene maximale Zuladung des Motorrads.

Montage

Anzugsdrehmoment
20 N·m Alle M8-Schrauben
Ranken
4 M8 × 30 · 2 M8 × 20 · 6 M8 × 25 Mit 8 M8-Unterlegscheiben
Markierte Linien
4 Paare L / R Positionen 4, 5, 12 und 13, nicht austauschbar
Taps
4 von 15 mm · 6 Ø 20 mit Logo
Schraubensicherung
Sogar Vor dem Anziehen anwenden
Schritte
4 2 für die Vorbereitung, 2 für die Installation, ohne Bohren

Dati dal manuale LOBOO JP871B e dal catalogo PIKE TRACKER per la Ténéré 700. In caso di dubbio sulla compatibilità, contattaci prima dell'acquisto.

Manuale di montaggio dei telai laterali LOBOO JP871B per Yamaha Ténéré 700 dal 2022Documento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

  1. Quattro passaggi: 1-2) si liberano i punti di fissaggio sui due lati del codone, rimuovendo i componenti originali indicati sul manuale; 3) telaio sinistro con staffe 4-L, 5-L, 12-L e 13-L; 4) telaio destro con le staffe R.
  2. Viti e coppia: 4 M8 × 30, 2 M8 × 20 e 6 M8 × 25, tutte a 20 N·m, con 8 rondelle M8.
  3. Parti marcate: quattro coppie di staffe sinistra/destra (4, 5, 12 e 13) non intercambiabili fra i lati: controlla la marcatura prima di montare.
  4. Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
  5. Sequenza: non serrare a fondo durante il montaggio. Presenta tutti i pezzi, completa le regolazioni, poi serra in sequenza.
  6. Dopo il montaggio: ricontrolla periodicamente le viti di fissaggio, come chiede il produttore. Conserva i componenti originali che togli.
Istruzioni complete e note di sicurezza
  • Quattro passaggi: 1-2) si liberano i punti di fissaggio sui due lati del codone, rimuovendo i componenti originali indicati sul manuale; 3) telaio sinistro con staffe 4-L, 5-L, 12-L e 13-L; 4) telaio destro con le staffe R.
  • Viti e coppia: 4 M8 × 30, 2 M8 × 20 e 6 M8 × 25, tutte a 20 N·m, con 8 rondelle M8.
  • Parti marcate: quattro coppie di staffe sinistra/destra (4, 5, 12 e 13) non intercambiabili fra i lati: controlla la marcatura prima di montare.
  • Frenafiletti: incluso, da applicare sulle viti prima del serraggio.
  • Sequenza: non serrare a fondo durante il montaggio. Presenta tutti i pezzi, completa le regolazioni, poi serra in sequenza.
  • Dopo il montaggio: ricontrolla periodicamente le viti di fissaggio, come chiede il produttore. Conserva i componenti originali che togli.
  • Manuale di montaggio JP871B: distinta delle parti, vista d'installazione, quattro passaggi e coppia di serraggio. Edizione in 8 lingue, italiano compreso.
  • Catalogo LOBOO PIKE TRACKER per Yamaha Ténéré 700: set acquistabili, modelli compatibili, misure e pesi delle valigie.
  • Omologazioni: il produttore non dichiara omologazioni per i telai laterali.
  • Codice della Strada: il carico non deve coprire targa e luci posteriori né sporgere oltre i limiti consentiti.
  • Chi ha una Yamaha Ténéré 700 dal 2022 e vuole valigie laterali LOBOO: in alluminio, semirigide o gonfiabili.
  • Chi compra il sistema a tappe: prima i telai, poi le valigie o il bauletto, senza rifare la struttura.
  • Chi ha una Ténéré Rally o World Raid: LOBOO non le nomina; scrivici prima di ordinare.
  • Non adatto a chi vuole usare valigie rigide di altre marche: il sistema LOBOO è chiuso.

Per moto Yamaha

Yamaha
Come verificare la compatibilità

Per verificare la compatibilità indicaci marca, modello, anno e versione della moto.

  • Verificata: Yamaha Ténéré 700 dal 2022 (manuale LOBOO JP871B e tabella dei modelli compatibili).
  • Non dichiarata: Ténéré 700 fino al 2021 e le versioni Rally, Extreme e World Raid: non nominate dal produttore.
  • Valigie compatibili: PIKE TRACKER P35L + P30R (nero o argento); borse semirigide WANDERER; valigie gonfiabili ALPS 23 + 30 L; serie CONQUEROR, dichiarata dal manuale senza indicare i codici.
  • Non compatibili: valigie rigide di altre marche. Le valigie in alluminio LOBOO si montano solo su telai LOBOO.
Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Auf welchen Yamaha-Modellen werden die JP871B-Rahmen montiert?

LOBOO gibt es für die Yamaha Ténéré 700 ab Baujahr 2022. Frühere Baujahre sowie die Versionen Rally, Extreme und World Raid werden vom Hersteller nicht genannt: Teile uns vor der Bestellung Modell und Baujahr mit.

Sind die Koffer inbegriffen?

Nein. Im Lieferumfang sind nur die Träger inklusive Befestigungsmaterial enthalten. Die Koffer sind separat erhältlich oder zusammen mit den Trägern im Koffer-Kit für die Yamaha Ténéré 700.

Welche Aluminiumkoffer kann ich montieren?

Der PIKE TRACKER P35L links und P30R rechts, mit 35 bzw. 30 Litern, in Mattschwarz oder glänzendem Silber. Im Handbuch wird außerdem die CONQUEROR-Serie erwähnt, ohne die entsprechenden Codes anzugeben: Schreib uns, und wir prüfen, welche es sind.

Warum ist der rechte Koffer kleiner?

Weil sich der Auslass rechts befindet. Die P30R hat eine Aussparung, die darüber hinweggeht: Außen ist sie oben 244 mm und unten 208 mm tief und fasst deshalb 30 Liter statt der 35 Liter der P35L.

Kann ich statt der Aluminiumkoffer weiche Taschen montieren?

Ja, zwei Typen: die halbstarren WANDERER, die LOBOO mit den PIKE TRACKER-Seitenrahmen mit 18-mm-Rohr kombiniert, sowie die aufblasbaren ALPS-Taschen mit 23 und 30 Litern. Du findest sie auf den jeweiligen Produktseiten.

Was ist in der Verpackung enthalten?

Vierzehn Teile: linker und rechter Rahmen, Querträger, vier Paar mit L und R gekennzeichnete Halterungen, 4 Schrauben M8 × 30, 2 Schrauben M8 × 20, 6 Schrauben M8 × 25, 8 Unterlegscheiben M8, 4 Stopfen à 15 mm, 6 Stopfen Ø 20 mit Logo und ein Schraubensicherungsmittel. Außerdem die Anleitung.
