Mit welchem Drehmoment müssen die Schrauben angezogen werden?

Die Anleitung gibt für alle M8-Schrauben des Kits in den drei mitgelieferten Längen 20 N·m vor. Dafür wird ein Drehmomentschlüssel benötigt, der nicht im Lieferumfang enthalten ist.Laut Anleitung sollen die Schrauben nicht sofort vollständig angezogen werden: Zuerst werden alle Teile positioniert und die Ausrichtung überprüft, anschließend wird in der angegebenen Reihenfolge mit dem angegebenen Drehmoment festgezogen.

Sind Befestigungsmaterial und Werkzeuge im Lieferumfang enthalten?

Ja. Die Stückliste umfasst zwölf Positionen: linker und rechter Rahmen, Querstrebe, zwei Halterungen, Distanzstücke und Schrauben in drei Längen, zehn M8-Unterlegscheiben, zwei Abschlusskappen und das Montagewerkzeug.Das einzige Werkzeug, das du brauchst, ist ein Drehmomentschlüssel.

Wofür sind die beiden mitgelieferten Verschlüsse gedacht?

Sie verschließen die Stellen, die nach der Montage des Rahmens am Motorrad frei bleiben, damit keine offenen, Wasser und Schmutz ausgesetzten Löcher zurückbleiben. Es sind zwei, wie in der Stückliste des Handbuchs vorgesehen.

Wie viel Gewicht kann ich pro Seite beladen?

LOBOO gibt für diese Rahmen keine maximale Belastung an, daher nennen wir dir keine Zahl, die aus keinem offiziellen Dokument hervorgeht.Maßgeblich ist das von BMW in der Betriebsanleitung deines Motorrads angegebene Belastungslimit für den Seitenkoffer, das auch die zulässige Gesamtbeladung berücksichtigt.

Ist die Montageanleitung auf Italienisch?

Ja. Das LOBOO-Handbuch ist in acht Sprachen veröffentlicht, darunter Italienisch, mit einer bebilderten Stückliste und den vier auf dem Titel angegebenen kompatiblen Modellen. Das PDF kann von dieser Seite heruntergeladen werden.

Ist das Produkt durch eine Garantie abgedeckt?

Ja: Alle auf Endurrad verkauften LOBOO-Produkte sind durch die gesetzliche 24-monatige Gewährleistung für Verbraucher abgedeckt. Im Fall eines Mangels bearbeiten wir den Vorgang mit dem Hersteller.

Kofferrahmen BMW R 1250 GS ADV - LOBOO PIKE TRACKER - Endurrad.com

Telai valigie laterali LOBOO JP071B per BMW R 1200 GS e R 1250 GS, coppia completa

Telai laterali e piastra top case LOBOO per BMW R 1200 e R 1250 GS, sistema completo

Sistema portapacchi LOBOO versione potenziata per BMW R 1200 e R 1250 GS

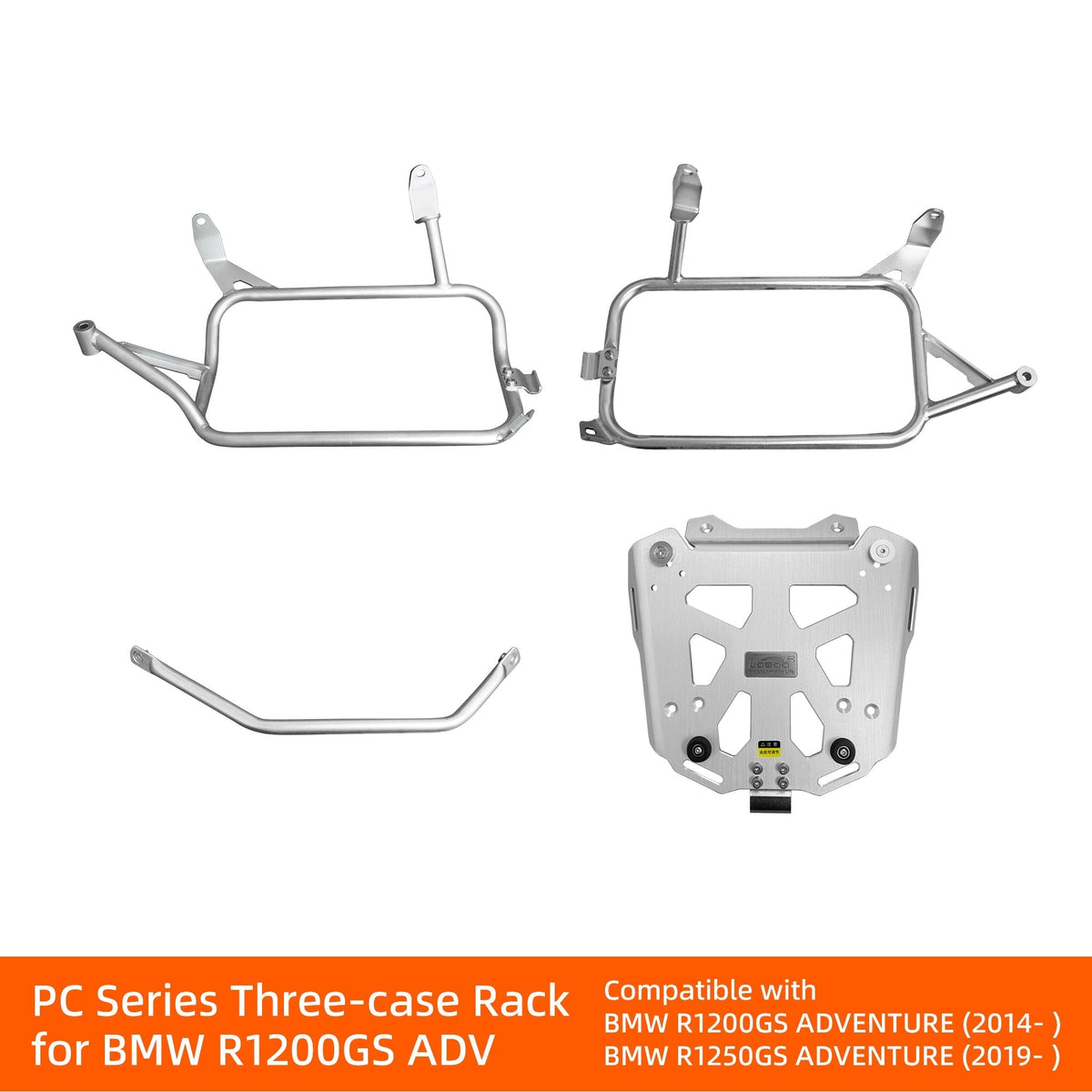

Telai laterali e piastra LOBOO per BMW R 1200 GS Adventure e R 1250 GS Adventure

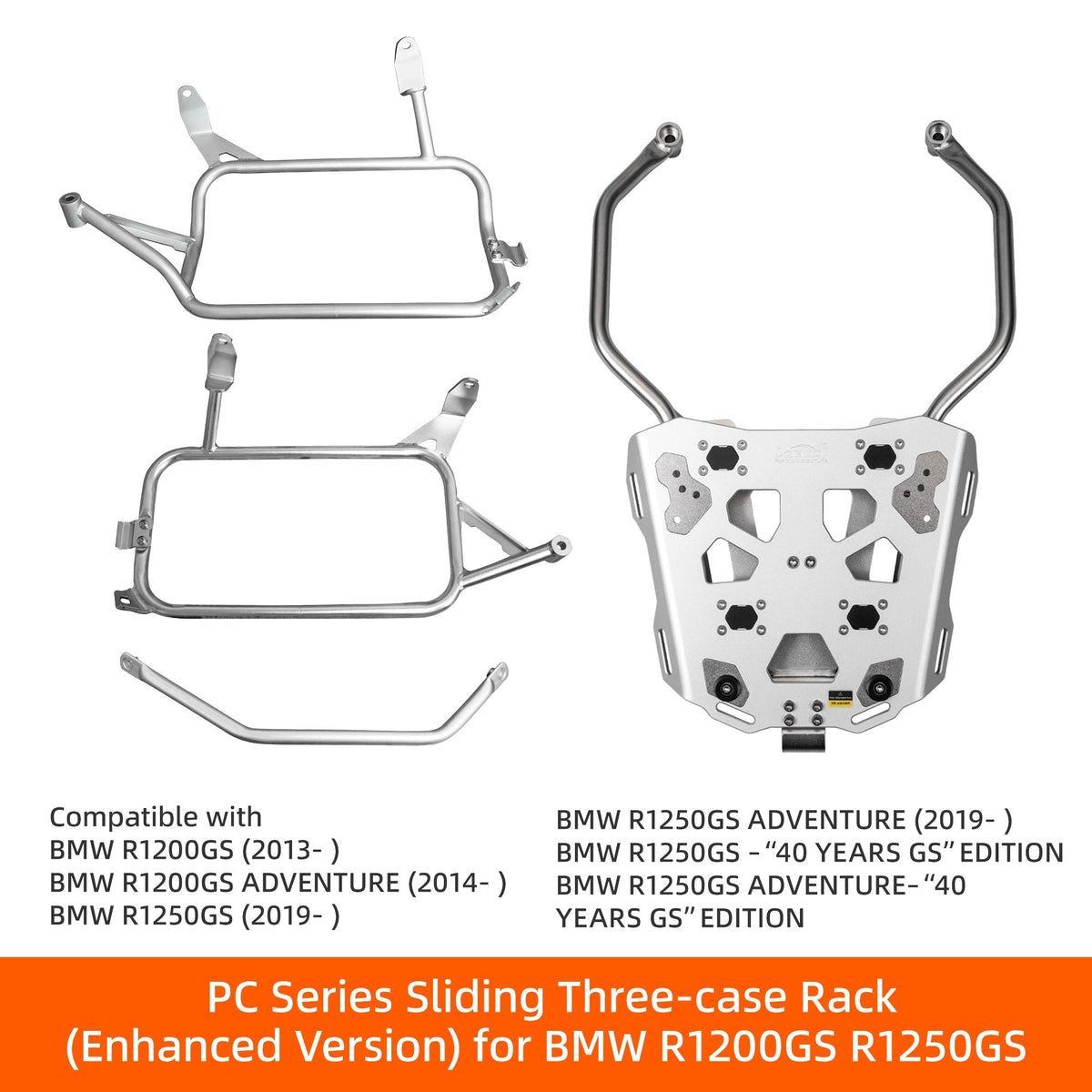

Sistema portapacchi scorrevole LOBOO per BMW R 1200 GS e R 1250 GS

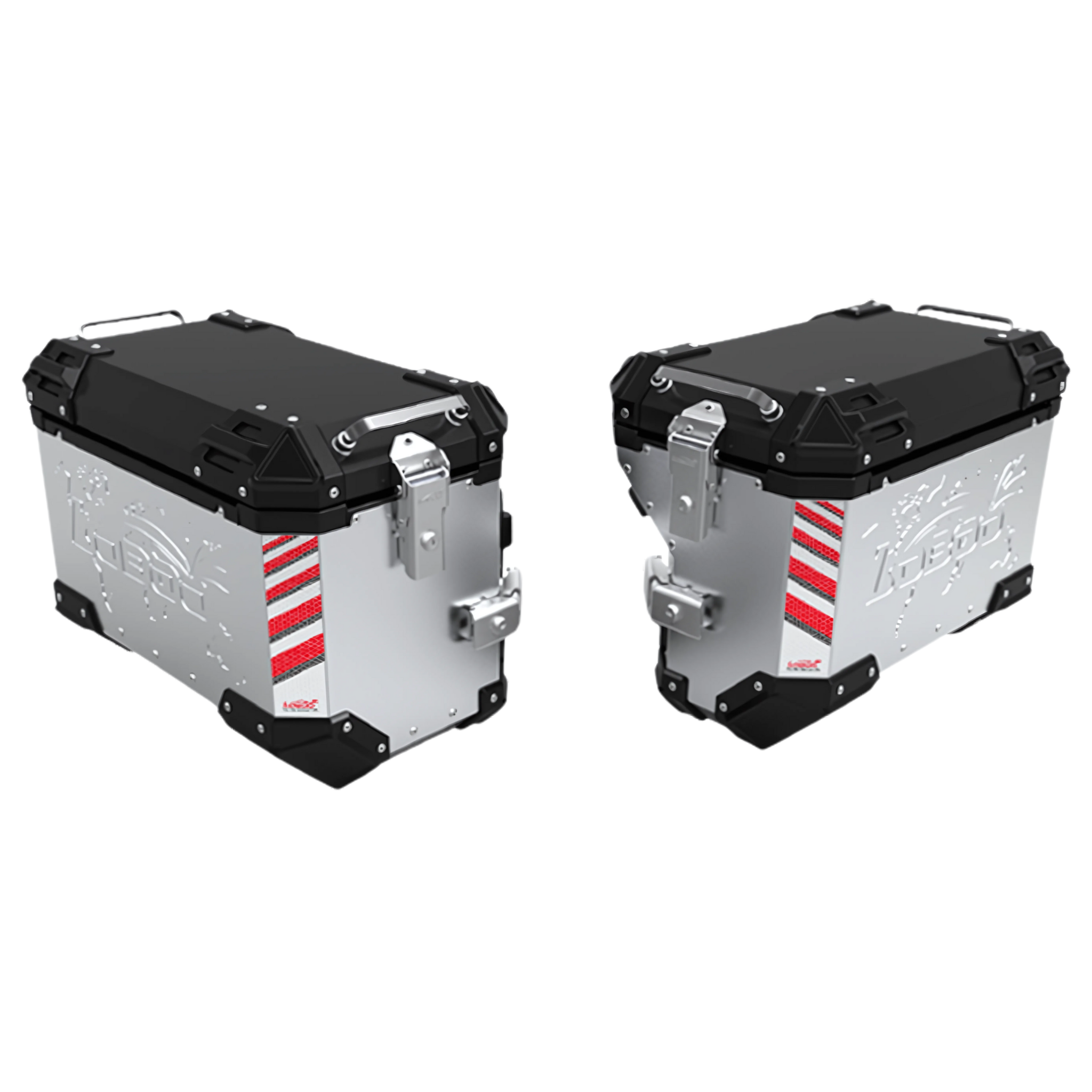

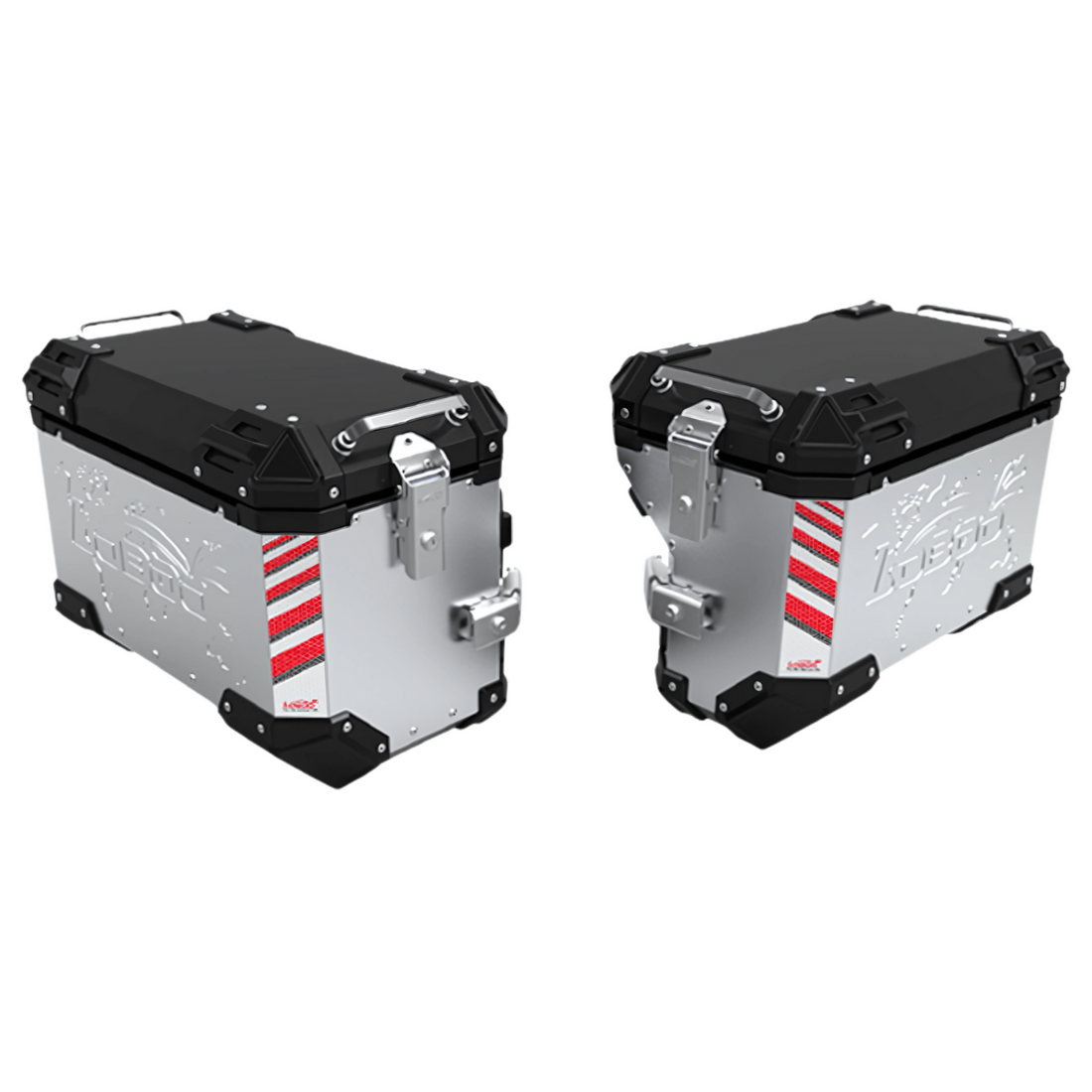

Valigie laterali LOBOO PIKE TRACKER argento 45+38 litri: la destra rientra per il terminale di scarico

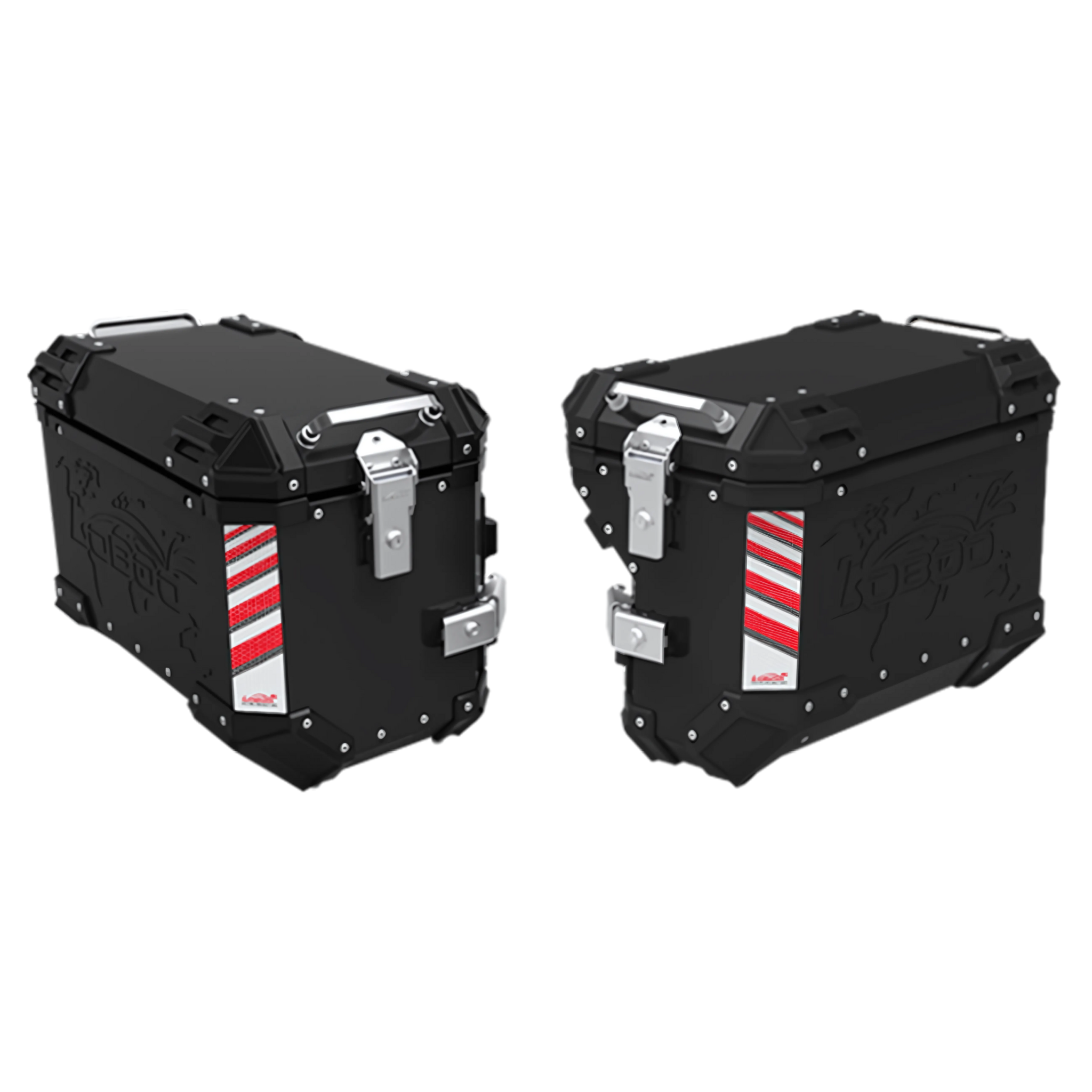

Valigie laterali LOBOO PIKE TRACKER nere 45+38 litri: la destra rientra per il terminale di scarico

-10%Consegna in 2-3 giorni lavorativi

JP071B LOBOO-Code

Quattro Abgedeckte Modelle

20 N·m Anzugsdrehmoment

Fällig Familien

LOBOO ✓ Prodotto originaleCod. JP071B

Seitenträger für BMW R 1200 GS, R 1250 GS und Adventure | spezielle ADV-Teile bereits enthalten

5,0 · 1 recensioni

€323,60 ~~€359,02~~Risparmi €35,42

Paga in 3 rate da €107,86 senza interessi

Va bene per la tua moto?

Progettato per: R 1200 GS, R 1200 GS Adventure, R 1250 GS, R 1250 GS Adventure.

Ultimo pezzo disponibile🚚 Consegna in 2-3 giorni lavorativi

Spedizione gratuitaoltre 100 € in Italia

Reso entro 14 giornidalla consegna

Garanzia 24 mesigaranzia legale

Pagamento sicurocarte, PayPal e Klarna

Dubbi sulla compatibilità? Scrivici, ti rispondiamo noi. WhatsApp

Panoramica

In breve

La base per valigie e borse laterali su BMW R 1200 e R 1250 GS, anche Adventure.

Base comune del sistema LOBOO

accettano le valigie rigide PIKE TRACKER e le semirigide WANDERER, quindi puoi alternarle senza cambiare telai.

Una confezione per GS e Adventure

i distanziali e le viti marcati ADV sono gia' inclusi, non serve un codice diverso.

Montaggio sui punti originali

nessuna foratura; il manuale prevede la rimozione di alcuni elementi originali, con operazioni reversibili.

Profilo aderente

limita l'allargamento della sagoma quando le valigie non sono montate.

Dal produttore LOBOO

Denominazione ufficiale: PIKE TRACKER & CONQUEROR Side Case Rack, modello JP071B, dichiarato dal produttore per BMW R1200GS dal 2013, R1200GS Adventure dal 2014, R1250GS dal 2019 e R1250GS Adventure dal 2019.

Produttore: Shenzhen Loboo Motor Accessories Co., Ltd — Room 101, 201, 301, Building F, No. 30 Tongfu Road, Xinsheng Community, Longgang Subdistrict, Longgang District, Shenzhen, Guangdong, Cina.

Documentazione: manuale d'uso e montaggio in otto lingue, italiano compreso, con distinta illustrata e i quattro modelli compatibili dichiarati in copertina.

Garanzia: si applica la garanzia legale di conformità di 24 mesi prevista dal Codice del Consumo per gli acquisti effettuati da consumatori.

Leggi la descrizione completa

Ein Paar LOBOO JP071B Seitenkofferträger für BMW R 1200 GS ab 2013, R 1200 GS Adventure ab 2014 sowie R 1250 GS und R 1250 GS Adventure ab 2019, mit Querstrebe, Halterungen und Montageschrauben. Koffer sind nicht enthalten.

Eine Verpackung für GS und Adventure

Im Lieferumfang enthalten sind außerdem die mit ADV gekennzeichneten Distanzstücke und M8×35-Schrauben, die nur bei den Adventure-Modellen verwendet werden. Je nach Version muss keine andere Artikelnummer bestellt werden.

Montage

Keine Bohrungen erforderlich. Laut Anleitung müssen jedoch vor der Montage der Träger auf beiden Seiten und im Auspuffbereich einige Originalteile entfernt werden; ein Teil davon muss nach Abschluss der Montage wieder angebracht werden. Diese Arbeiten sind reversibel und werden mit dem mitgelieferten Befestigungsmaterial und Werkzeug durchgeführt.

Im Lieferumfang befinden sich 12 Komponenten. Das von LOBOO angegebene Anzugsdrehmoment beträgt 20 N·m für alle M8-Schrauben; das endgültige Anziehen erfolgt erst nach Abschluss der Einstellungen in der vorgegebenen Reihenfolge. Die Anleitung ist in acht Sprachen verfügbar, darunter Deutsch, und kann von dieser Seite heruntergeladen werden.

Welche Koffer passen

PIKE TRACKER Hartschalenkoffer — P45L links und P38R rechts
WANDERER Softkoffer — 40 L links und 30 L rechts

In der Anleitung des JP071B werden die Serien PIKE TRACKER und CONQUEROR genannt; die Kompatibilität mit den WANDERER-Koffern haben wir selbst geprüft, basierend auf der von LOBOO für diese Koffer angegebenen Voraussetzung eines 18-mm-Rohrs. Du kannst Hart- und Softkoffer verwenden, ohne die Träger zu wechseln.

Diese Einschränkung solltest du vor der Bestellung kennen

Das Befestigungssystem ist proprietär: LOBOO-Koffer lassen sich nur auf LOBOO-Trägern montieren, und diese Träger tragen nur LOBOO-Koffer. Wenn du bereits Koffer einer anderen Marke hast, werden sie davon nicht getragen.

Material

Weder die Anleitung noch das technische Datenblatt von LOBOO nennen das Material dieses Artikels. Wir geben es lieber so an, als selbst eine Auswahl zu treffen: Wenn du diese Information sicher benötigst, schreib uns, und wir klären sie mit dem Vertriebspartner.

Wenn du bei null anfängst, enthält das Softkoffer-Kit Wanderer für die R 1250 GS diese Träger bereits zusammen mit den Koffern.

Nella confezione

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
COSA COMPRENDE LA CONFEZIONE: la coppia di telai laterali con traversa, staffe, viteria e attrezzo, compresi i distanziali e le viti marcati ADV per i modelli Adventure. Le valigie non sono incluse: si acquistano separatamente, oppure insieme ai telai nella pagina del kit completo.
ISTRUZIONI DI MONTAGGIO incluse nella confezione in otto lingue, italiano compreso, e scaricabili da questa pagina.
COMPATIBILITA' VERIFICABILE PRIMA DELL'ACQUISTO, comunicando marca, modello, anno e versione della moto.

Stahl – Code JP071B – PIKE TRACKER, WANDERER und ALPS

Wie funktioniert es im Detail?

Materialien, Konstruktion und tägliche Nutzung: Jeder Aspekt einzeln erklärt.

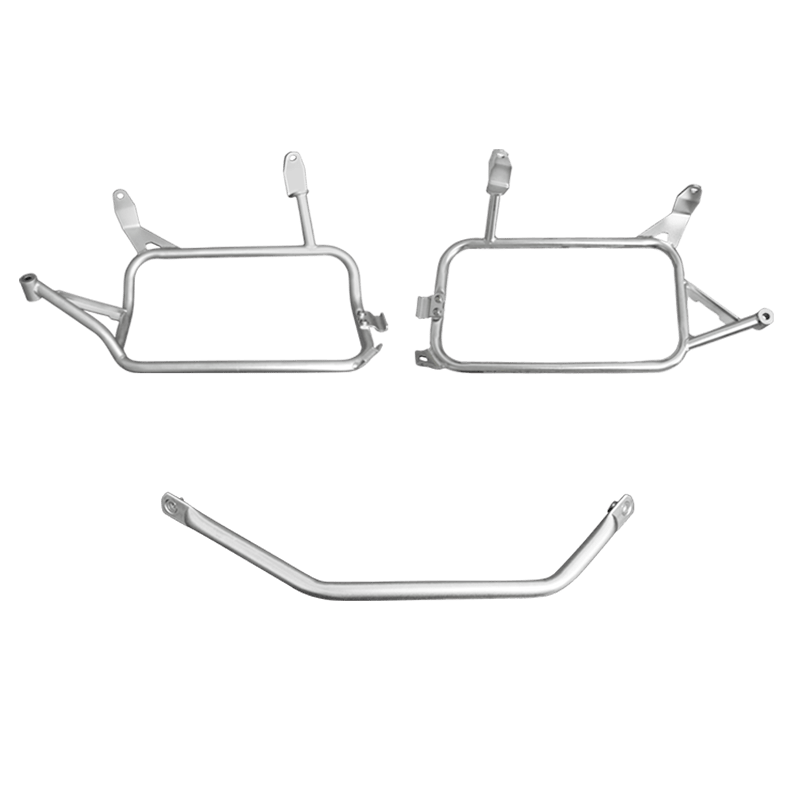

Ein Rahmen, drei Kofferfamilien

Die JP071B-Träger sind die gemeinsame Basis des LOBOO-Systems für die R 1200 und R 1250 GS: Sie sind mit den starren PIKE TRACKER (P45L plus P38R), den halbstarren WANDERER 40 plus 30 L und den ALPS-Taschen kompatibel. Du kannst den Koffertyp je nach Reise wechseln, ohne die Träger anzufassen.

Stahl, starre Konstruktion, motornahes Profil und Plug-and-Play-Montage an den OEM-Punkten.

45 und 38 Liter: insgesamt 83, und das Motorrad bleibt schmal.

Diese Träger ermöglichen die geräumigste PIKE TRACKER-Konfiguration nach der symmetrischen Variante: 45 Liter links und 38 rechts, insgesamt 83. Das sind zwanzig Liter mehr als bei den Trägern für mittelgroße Adventure-Bikes, die bei 35+30 Litern Schluss machen.

Der Unterschied zwischen den beiden Seiten ist kein Kompromiss nach unten: Das rechte Kofferset liegt um den Auspuff-Endschalldämpfer herum, wodurch die Silhouette des Motorrads schmaler bleibt, als sie mit zwei 45-Liter-Koffern wäre.

Erhältlich in Mattschwarz und glänzendem Silber. Die Koffer sind separat erhältlich: Hier kaufst du die Halterung, die sie trägt.

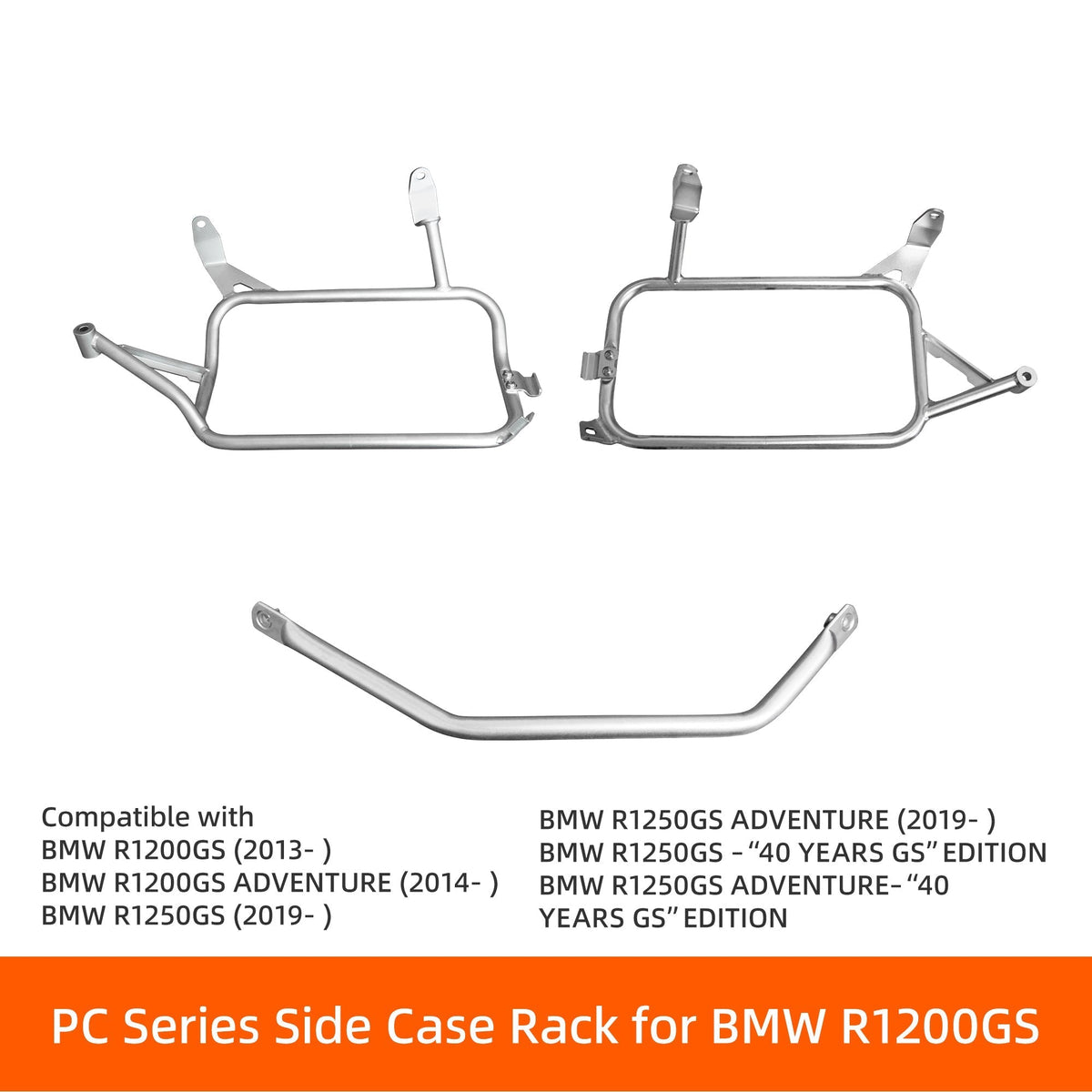

Ein Rahmen für vier GS

Der JP071B deckt die R 1200 GS ab 2013, die R 1200 GS Adventure ab 2014, die R 1250 GS und die R 1250 GS Adventure ab 2019 ab: vier Motorräder mit nur einer Artikelnummer.

Wenn du innerhalb derselben Familie das Motorrad wechselst, begleitet dich die Halterung.

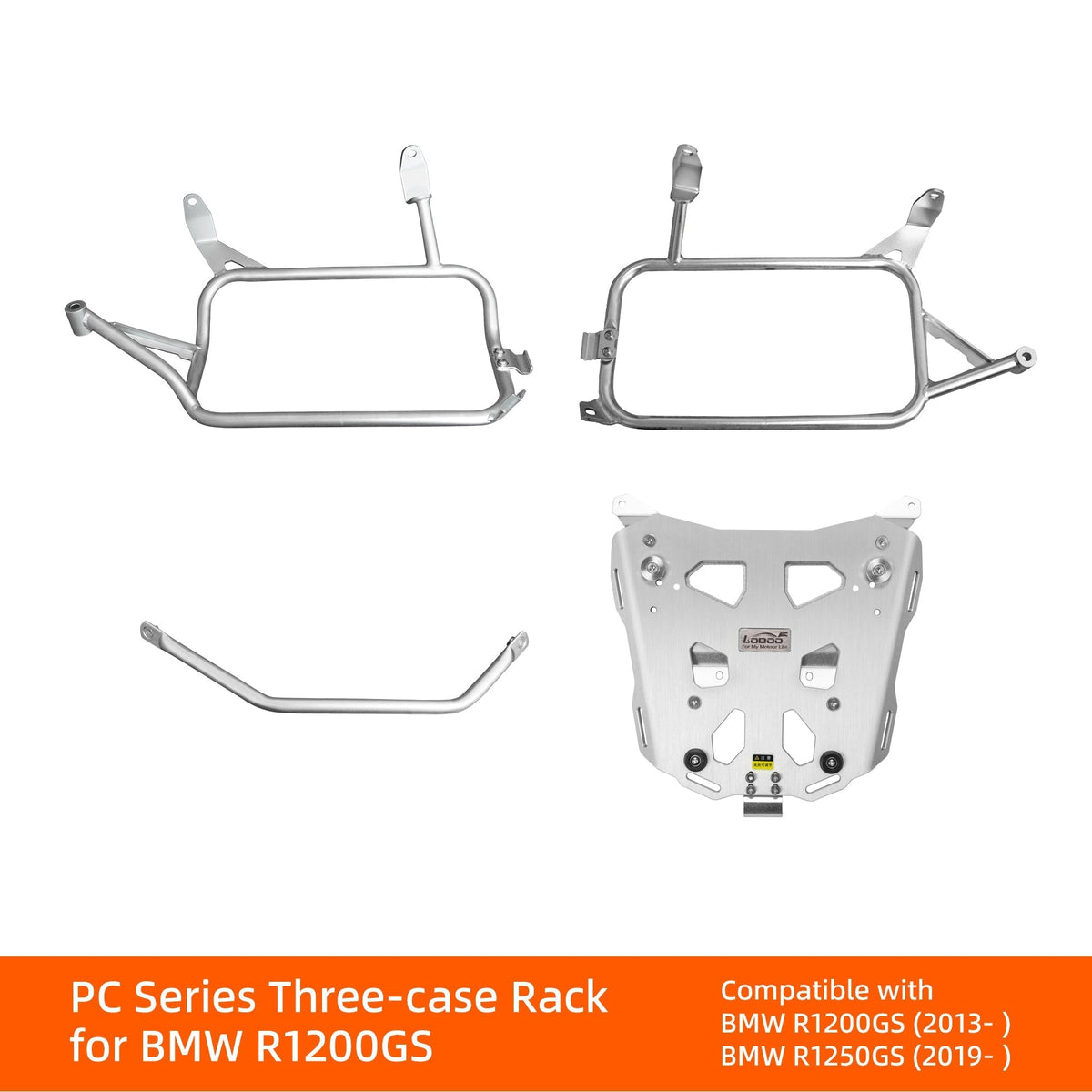

Die Struktur kommt vor dem Koffer.

Die Träger sind das Bauteil, das das Gewicht der Ladung auf das Fahrwerk des Motorrads überträgt. Sie entscheiden darüber, ob das System hält, und sollten vor den Koffern ausgewählt werden.

Sie sind mit den PIKE TRACKER aus Aluminium in den Größen P45L+P38R sowie den 40+30-Liter-Hartschalenkoffern WANDERER kompatibel.

Kompatibel mit der Trägerplatte des Koffers

Die Rahmen werden an den Seiten montiert, die Platte am hinteren Träger: Zusammen vervollständigen sie das Gepäcksystem. Die Standard-GS verwendet den JP071W, die Adventure den JP072W.

Du kannst sie gleichzeitig montieren oder die Platte später hinzufügen, ohne die bereits installierten Teile anzutasten.

Gleiche Struktur, GS und Adventure

Im Gegensatz zur R 1300-Baureihe, bei der GS und Adventure unterschiedliche Rahmen benötigen, ist die seitliche Struktur hier bei beiden Versionen identisch.

Nur die Topcase-Platte ändert sich, falls du dich dafür entscheidest, eines hinzuzufügen.

Maximale Traglast und Anzugsmomente

BMW gibt eine maximale Belastung pro Seitenkoffer an, die den Koffer und seinen Inhalt umfasst: Das ist die maßgebliche Grenze, wichtiger als das Volumen in Litern.

Prüfe nach den ersten 100–200 km die Verschraubungen erneut: Die Konstruktion setzt sich, und bei Offroad-Nutzung wirken Vibrationen stärker auf die Befestigungen als bei Kilometern auf Asphalt.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Produkt

Code

JP071B Seitlicher Fahrradtaschenträger, Stahl

Offizielle Bezeichnung

PIKE TRACKER & CONQUEROR Seitenkofferträger Produktname wie im LOBOO-Handbuch angegeben

Inhalt

Nur Rahmen Koffer und Topcases nicht enthalten

Kompatibilität

Motorradabdeckungen

Quattro R 1200 GS und Adventure, R 1250 GS und Adventure

Adventure-Ersatzteile

Einschließlich ADV-markierte Distanzstücke und M8x35-Schrauben, nur für Adventure-Modelle verwenden

Kompatible Koffer

Aluminium

P45L + P38R PIKE TRACKER, schwarz oder silber

Halbstarr

BCB4030TBK WANDERER 40+30 L

Materialien

Für diesen Code nicht angegeben Weder das LOBOO-Handbuch noch das technische Datenblatt geben dies an

Montage

Befestigungspunkte

Originalteile des Motorrads Das Handbuch gibt keine Bohrungen an; die entfernten Originalteile müssen mit den BMW-Anzugsdrehmomenten wieder eingebaut werden.

Anzugsdrehmoment

20 N·m An allen mitgelieferten M8-Schrauben

Lieferumfang

12 Linker und rechter Rahmen, Querträger, zwei Halterungen, Distanzstücke und ADV-Schrauben, Unterlegscheiben, Stopfen und Werkzeug

Ausstattung

Befestigungsmaterial inklusive

3 Größen M8×20, M8×30 und M8×35, mit zehn M8-Unterlegscheiben

Distanzstücke für Adventure

Ø25×Ø8,5×5 mm Zwei mit ADV gekennzeichnete Teile im Handbuch, die nur für die Adventure-Versionen verwendet werden dürfen

Abschlusskappen

Ø20 mm Zwei Stück; sie verschließen die nach der Montage freigebliebenen Öffnungen.

Dokumentation

Montageanleitung

8 Sprachen Italienisch enthalten, mit bebilderter Stückliste und den vier auf dem Titelblatt angegebenen Modellen

Zu überprüfen

Gewicht und maximale Belastung

Nicht vom Hersteller angegeben Das Handbuch gibt weder das Gewicht des Rahmens noch eine Belastungsgrenze pro Seite an.

Manuale d'uso JP071BDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Fissaggio sui punti di ancoraggio già presenti sulla moto: il manuale non indica forature.
Coppia di serraggio: 20 N·m su tutte le viti M8, nelle tre lunghezze in dotazione.
Sulle versioni Adventure si usano i distanziali e le viti M8×35 marcati ADV; sulle GS standard no.
I due tappi in dotazione chiudono le sedi rimaste libere a fine montaggio.

Istruzioni complete e note di sicurezza

Il telaio si compone di due metà, sinistra e destra, più una traversa e due staffe. La distinta conta dodici voci.

Fissaggio sui punti di ancoraggio già presenti sulla moto: il manuale non indica forature.
Coppia di serraggio: 20 N·m su tutte le viti M8, nelle tre lunghezze in dotazione.
Sulle versioni Adventure si usano i distanziali e le viti M8×35 marcati ADV; sulle GS standard no.
I due tappi in dotazione chiudono le sedi rimaste libere a fine montaggio.

Sequenza vincolante: il manuale prescrive di non serrare a fondo durante il montaggio, di completare prima tutte le regolazioni e di serrare in sequenza alla coppia indicata. Chiede inoltre esplicitamente che ogni parte e ogni fissaggio rimossi dalla moto vengano rimontati secondo le coppie e le indicazioni di BMW.

Attrezzi: la chiave di servizio è nella confezione, la chiave dinamometrica no.

Produttore: Shenzhen LOBOO Motor Accessories Co., Ltd - Room 101, 201, 301, Building F, No. 30 Tongfu Road, Xinsheng Community, Longgang Subdistrict, Longgang District, Shenzhen, Guangdong, Cina. Tel. +86-400-858-8100. Sito: www.loboo.com.cn

Montaggio e note

Manuale d'uso in confezione in otto lingue, italiano incluso, e scaricabile da questa pagina.
Nessuna foratura, ma il manuale prevede la rimozione di alcuni elementi originali su entrambi i lati e nella zona dello scarico, con una parte da ripristinare a montaggio completato.
Non serrare completamente le viti durante il montaggio: eseguire prima tutte le regolazioni, poi il serraggio finale in sequenza a 20 N·m su tutte le M8.
Ogni componente originale rimosso dalla moto va rimontato secondo le coppie e le indicazioni BMW.
Rispetta il carico massimo per telaio laterale indicato da BMW nel libretto della moto.
Ricontrolla i serraggi dopo i primi 100-200 km e periodicamente durante la stagione.
Le valigie non sono incluse: i telai sono la sola struttura di supporto.

Questi telai servono se:

Hai già le valigie LOBOO e ti mancano solo i telai
Vuoi montare le PIKE TRACKER o le ALPS sulla tua R 1200 o R 1250 GS
Vuoi la possibilità di alternare valigie rigide e semirigide sulla stessa base

Se stai partendo da zero, valuta il kit Valigie Semirigide Wanderer per R 1250 GS: comprende già questi telai insieme alle valigie.

Per moto Bmw

BMW

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Recensioni

5,0

★★★★★1 recensioni

5★1

4★0

3★0

2★0

1★0

Gabriele Sanarica19/09/2026

★★★★★

Ottimo prodotto e sopratutto molto soddisfatto sul supporto clienti

Domande frequenti

Le domande che ci fate più spesso

Passen sie auch auf die Adventure-Versionen?

Ja. Das Handbuchcover nennt vier Modelle: R 1200 GS ab 2013, R 1200 GS Adventure ab 2014, R 1250 GS ab 2019 und R 1250 GS Adventure ab 2019.

Die Verpackung ist für alle vier Modelle identisch: Zwei Komponenten der Stückliste sind mit ADV gekennzeichnet und werden nur für die Adventure-Modelle benötigt. Sie sind daher bereits enthalten, und es muss nichts separat bestellt werden.

Welche Teile verwende ich, wenn ich die Standard-GS habe, und welche, wenn ich die Adventure habe?

In der Teileliste tragen zwei Positionen die Kennzeichnung ADV: die Distanzhülsen Ø25×Ø8,5×5 mm und die Schrauben M8×35. Sie werden nur bei den Adventure-Versionen montiert, die weiter hinten liegende Befestigungspunkte haben.

Bei den Standard-GS bleiben diese beiden Teile ungenutzt: Es ist normal, sie am Ende der Montage übrig zu haben; das bedeutet nicht, dass ein Montageschritt fehlt.

Meine R 1200 GS ist von 2011: Ist das in Ordnung?

Nein. Im Handbuch wird die R 1200 GS ab Baujahr 2013 angegeben, also die Generation mit Flüssigkeitskühlung. Bei den früheren R 1200 GS ist die Geometrie des Heckrahmens anders, und diese Rahmen werden nicht als kompatibel angegeben.

Wenn du Zweifel am genauen Baujahr hast, sende uns das Kennzeichen oder die Fahrgestellnummer, und wir bestätigen es dir vor dem Kauf.

Welche LOBOO-Seitenkoffer kann ich an diesen Trägern montieren?

Die JP071B-Träger sind mit drei Produktfamilien kompatibel: den Hartschalenkoffern PIKE TRACKER in der Konfiguration P45L links plus P38R rechts, den Semi-Hartschalenkoffern WANDERER 40 L links plus 30 L rechts und den ALPS-Taschen. Die Koffer sind nicht im Lieferumfang der Träger enthalten und müssen separat gekauft werden.

Wenn ich das komplette Wanderer-Kit kaufe, sind diese Rahmen bereits enthalten?

Ja. Das Wanderer-Set mit halbstarren Koffern für die BMW R 1250 GS enthält bereits die JP071B-Träger. Diese Seite richtet sich an alle, die die Koffer bereits besitzen und nur die Träger benötigen oder die PIKE TRACKER oder ALPS daran montieren möchten.

Muss das Motorrad angebohrt oder verändert werden?

Die Anleitung sieht keine Bohrungen vor: Der Rahmen wird an den bereits vorhandenen Befestigungspunkten montiert. Sie fordert jedoch ausdrücklich, dass alle vom Motorrad entfernten Teile und Befestigungselemente gemäß den Drehmomentangaben und Anweisungen des Herstellers wieder montiert werden.
