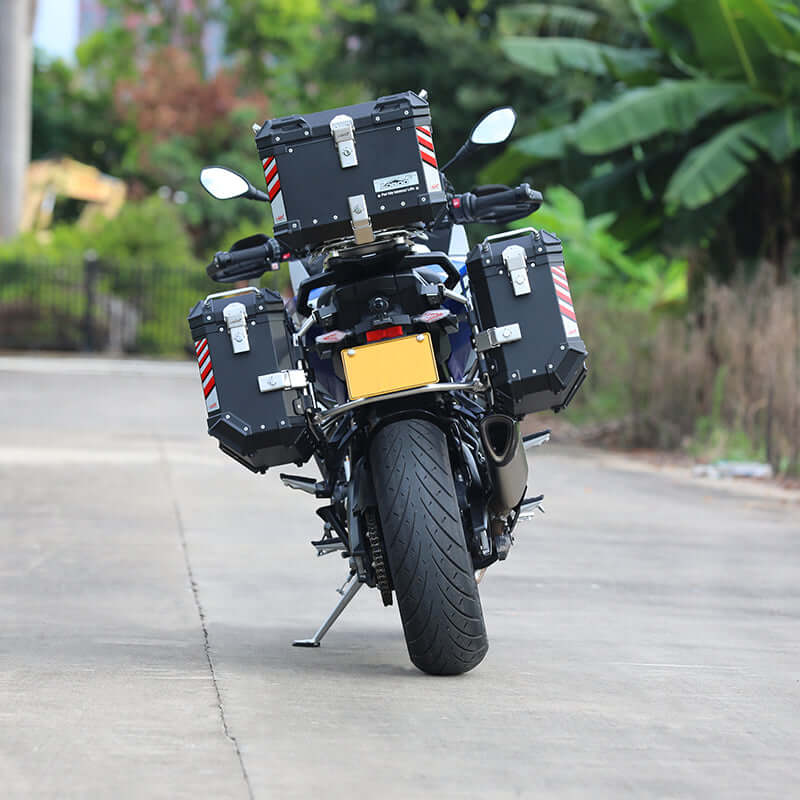

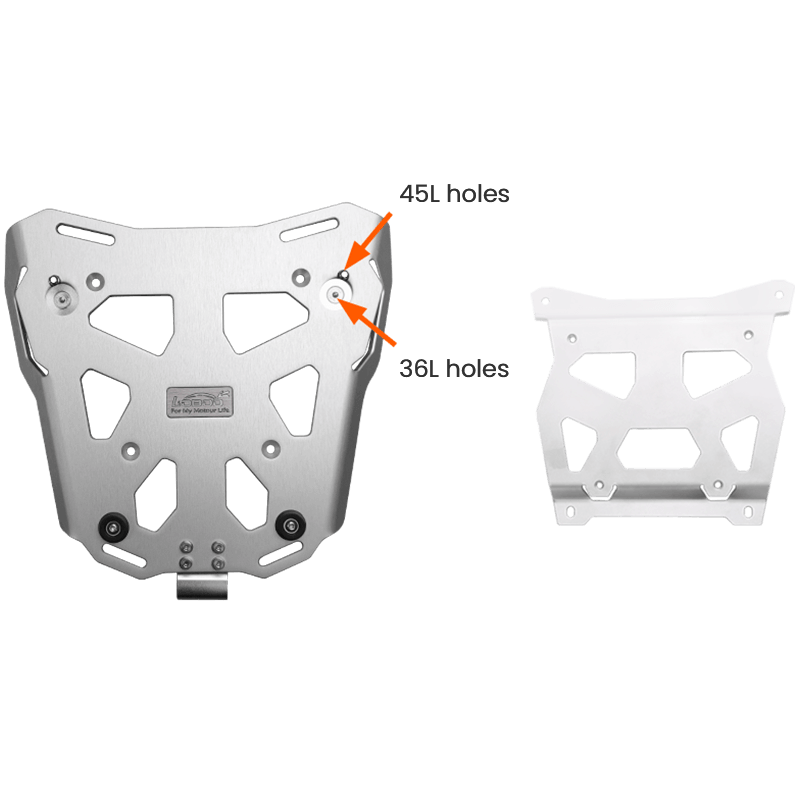

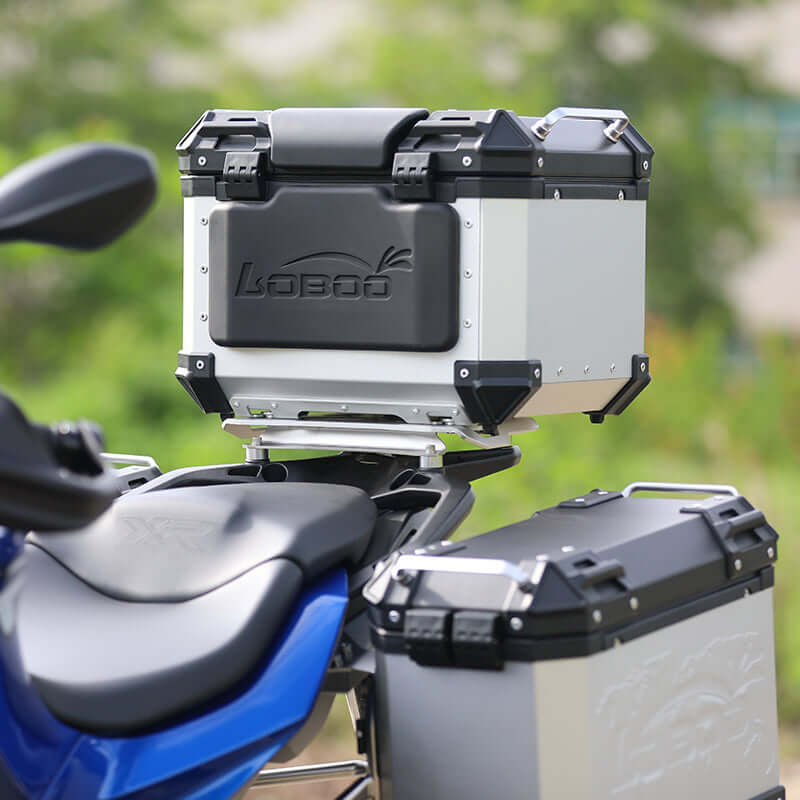

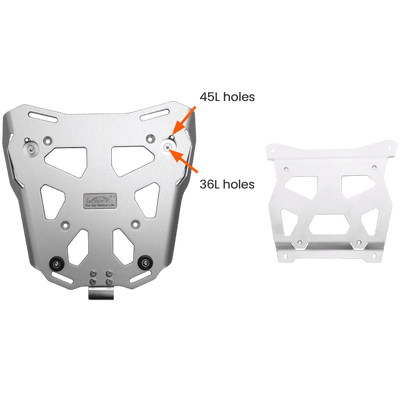

Piastra top case LOBOO JP062W per BMW S 1000 XRBauletto agganciato alla piastra su BMW S 1000 XR, dettaglio del fissaggioSet con bauletto montato su BMW S 1000 XR, vista posteriore
-10%Pre-ordine
BMW S 1000 XR Motorrad
36 / 45 L Topcases
12 N·m Anzugsdrehmoment
24 × 12 mm Abstandshalter

Panoramica

In breve

JP062W · PIKE TRACKER · BMW S 1000 XR dal 2021 · per bauletti da 36 e 45 L

Due pezzi, ruoli diversi

il top rack si fissa al codino sui distanziali, la base plate porta l'aggancio del bauletto.

Sui punti originali

si sostituiscono le viti indicate sui particolari A e B del codino, senza forature. LOBOO dichiara che i suoi telai si montano senza danneggiare la moto.

Kit completo di viteria

quattro distanziali, otto viti M6×16 in due tipi, rondelle e frenafiletti, tutto a 12 N·m.

Bauletto da 36 o 45 litri

regge il top case PIKE TRACKER P36T o P45T, in nero o argento.

Si integra con le laterali

LOBOO prevede per la S 1000 XR il set a tre valigie, con piastra e telai laterali insieme.

Dal produttore LOBOO

Produttore: LOBOO.

Denominazione ufficiale: BMW S1000XR (2021-) PIKE TRACKER Series Top Case Rack.

Codice modello: JP062W.

Garanzia: garanzia legale di conformità di 24 mesi.

Leggi la descrizione completa

Die Topcase-Trägerplatte für die BMW S 1000 XR ab 2021 dient zur Montage des PIKE TRACKER-Aluminium-Topcases mit 36 oder 45 Litern. Sie besteht aus zwei Teilen: dem Top Rack, das mit vier Distanzhülsen am Heck befestigt wird, und der Base Plate, an der das Topcase eingehakt wird.

Vor der Bestellung: Heck kontrollieren

LOBOO weist darauf hin, dass das Topcase bei der S 1000 XR nur mit einem der beiden originalen Hecks montiert werden kann: Mit dem Heck mit integriertem Beifahrerhaltegriff ist die Montage nicht möglich. Vergleichsfotos findest du in den Boxen auf der Seite. Wenn du unsicher bist, schicke uns ein Foto des Hecks deines Motorrads.

Lieferumfang

  • Top Rack und Base Plate
  • 4 Distanzhülsen: Ø außen 24 mm, Ø innen 9 mm, Höhe 12 mm
  • 4 M6×16-Zylinderschrauben mit 4 M6-Unterlegscheiben, 4 M6×16-Senkschrauben
  • Schraubensicherung

Montage

Die auf den Details A und B des Hecks angegebenen Originalschrauben werden entfernt, die Distanzhülsen positioniert und das Top Rack befestigt, anschließend die Base Plate. LOBOO bittet darum, die Schrauben bis zum Abschluss der Montage locker zu lassen, die Schraubensicherung aufzutragen und alles mit 12 N·m festzuziehen. Die Zubehörliste mit Fotos der Befestigungspunkte kann von dieser Seite heruntergeladen werden und enthält einen QR-Code, der zum Montagevideo führt.

Topcases und Koffer

Das Topcase ist nicht im Lieferumfang enthalten: Montiert werden kann das PIKE TRACKER P36T-Topcase mit 36 Litern oder das P45T mit 45 Litern, jeweils in Schwarz oder Silber. Für die Seitenkoffer werden die Seitenkofferträger für die S 1000 XR oder das Seitenkoffer-Set mit Trägern benötigt. Alle Zubehörteile für die BMW S 1000 XR findest du in der entsprechenden Kollektion.

Nella confezione

  • PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
  • ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale, con supporti, telai o adattatori venduti separatamente indicati nella descrizione.
  • MANUALE DI MONTAGGIO incluso nella confezione.
  • COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO, comunicando marca, modello, anno e versione della moto.

JP062W · BMW S 1000 XR ab 2021 · für PIKE TRACKER 36- und 45-L-Koffer · M6-Schrauben mit 12 N·m

Wie funktioniert es im Detail?

Was enthält das Kit, an welchem Heck es montiert wird und welche Topcases es trägt.

Vor der Bestellung: Überprüfe den Pferdeschwanz
01

Vor der Bestellung: Überprüfe den Pferdeschwanz

LOBOO weist darauf hin, dass sich das Topcase an der S 1000 XR nur mit einem der beiden originalen Heckteile montieren lässt. Mit dem Heckteil mit integriertem Beifahrerhaltegriff, auf dem linken Foto, ist es nicht installierbar; mit dem auf dem rechten Foto schon. Vergleiche es mit deinem Motorrad und sende uns im Zweifelsfall vor der Bestellung ein Foto des Heckteils.

Topcase und Montageplatte: Wie setzt sich das Set zusammen
02

Topcase und Montageplatte: Wie setzt sich das Set zusammen

Beim PIKE TRACKER-System besteht das hintere Set aus zwei Teilen: dem Topcase und der Trägerplatte, die es hält. Dieses Datenblatt betrifft die Trägerplatte. Für die Seitenkoffer werden hingegen die Seitenrahmen benötigt, die separat verkauft werden.

Nur für BMW S 1000 XR ab 2021
03

Nur für BMW S 1000 XR ab 2021

LOBOO präsentiert die Topcase-Platte PIKE TRACKER für die BMW S 1000 XR ab 2021. LOBOO-Topcases lassen sich nur auf LOBOO-Platten montieren, und die Platte wird ohne Beschädigung am Motorrad befestigt.

Edelstahl und Aluminiumlegierung
04

Edelstahl und Aluminiumlegierung

Für die Rahmen und Platten der Serie PIKE TRACKER LOBOO werden Edelstahl und eine Aluminiumlegierung verwendet. Die daran befestigten Koffer bestehen aus einer Aluminiumlegierung und sind in Schwarz oder Silber erhältlich.

Topcases mit 36 oder 45 Litern: Maße und Gewicht
05

Topcases mit 36 oder 45 Litern: Maße und Gewicht

Auf der Platte lässt sich das Topcase PIKE TRACKER P36T oder P45T befestigen. Laut LOBOO misst das P36T insgesamt 423 × 364 × 343 mm und wiegt 5,65 kg; das P45T misst 430 × 380 × 360 mm und wiegt 5,96 kg. Manuell gemessene Werte, daher sind geringfügige Abweichungen möglich.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Identifikation

Produktcode
JP062W
Offizielle Bezeichnung
PIKE TRACKER Serie Topcase-Träger

Kompatibilität

Motorrad
BMW S 1000 XR ab 2021 nur mit dem von LOBOO angegebenen originalen Zopf
Kompatible Topcases
PIKE TRACKER P36T und P45T 36 und 45 Liter, schwarz oder silber, separat erhältlich

Ausstattung

Lieferumfang
7 Einträge Oberes Rack, Grundplatte, 4 Abstandshalter, 4 Zylinderschrauben M6×16, 4 Senkschrauben M6×16, 4 Unterlegscheiben M6, Schraubensicherung-offsetof
Oberer Korb
1 pz Rahmenheck, am Heckbürzel an den vier Distanzhülsen befestigt
Grundplatte
1 pz Platte, an der das Topcase befestigt wird, am Top-Rack fixiert
Abstandshalter
4 pz Außendurchmesser 24 mm, Innendurchmesser 9 mm, Höhe 12 mm

Viteria

Zylinderschrauben M6×16
4 pz mit 4 M6-Unterlegscheiben befestigen sie den Top-Rack
Senkkopfschrauben M6×16
4 pz Sie befestigen die Grundplatte am oberen Gepäckträger.

Ausstattung

Schraubensicherung
Sogar

Montage

Anzugsdrehmoment
12 N·m auf allen M6×16-Schrauben, nach abgeschlossener Montage und mit Schraubensicherungsmittel
Befestigungspunkte
Originalschrauben, die an den Teilen A und B des Heckteils angegeben sind Sie werden entfernt und stattdessen wird der Top-Rack auf den Abstandshaltern befestigt.

Konstruktion

Material
Edelstahl / Aluminiumlegierung LOBOO-Daten für die Rahmen der PIKE TRACKER-Serie, ohne Unterscheidung nach Einzelteilen

Topcases

Abmessungen des Topcase P36T
423 × 364 × 343 mm mit Zubehör; 5,65 kg
Abmessungen des P45T-Topcase
430 × 380 × 360 mm mit Zubehör; 5,96 kg

Konstruktion

Gewicht und maximale Belastung
Vom Hersteller nicht angegeben

Montage

Montagevideo
QR-Code auf der Zubehörliste
Manuale d'uso JP062WDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

Istruzioni complete e note di sicurezza

Si tolgono le viti originali indicate sui particolari A e B del codino. Sui quattro punti si posizionano i distanziali e si fissa il top rack con le viti M6×16 a testa cilindrica e le rondelle; sopra si fissa la base plate con le viti M6×16 svasate.

Le viti restano lente finché tutto è in posizione, poi si applica il frenafiletti e si serra a 12 N·m. Le viti di ogni componente vanno ricontrollate regolarmente. Serve una chiave dinamometrica.

Documenti: elenco accessori LOBOO JP062W in due pagine, con foto dei punti di fissaggio, scaricabile da questa pagina.

Note del produttore: leggere le istruzioni prima del montaggio; non serrare le viti mentre si montano i singoli pezzi; applicare il frenafiletti a montaggio completato e serrare rispettando la coppia; controllare regolarmente le viti di fissaggio di ogni componente.

Carico: LOBOO non dichiara una portata massima della piastra. Vale il carico massimo indicato sul libretto della moto, contando anche il peso del bauletto.

È la scelta giusta se

  • Vuoi montare un bauletto PIKE TRACKER sulla S 1000 XR dal 2021 senza forare il codino.
  • Hai già le valigie laterali PIKE TRACKER e vuoi completare il set con il bagaglio posteriore.
  • Ti serve un attacco dedicato alla moto, non una piastra universale da adattare.

È da valutare con attenzione se

  • La tua S 1000 XR ha il codino con maniglione passeggero integrato: LOBOO indica che su quello il bauletto non si monta.
  • La moto è precedente al 2021: la compatibilità non è dichiarata.
  • Hai un bauletto di un'altra marca: LOBOO dichiara la piastra per i top case PIKE TRACKER.

Per moto Bmw

BMW
Come verificare la compatibilità

Compatibilità verificata: BMW S 1000 XR dal 2021, come dichiarato sull'elenco accessori LOBOO JP062W.

Compatibilità condizionata: LOBOO avverte che il bauletto si monta solo con uno dei due codini originali. Con il codino a maniglione passeggero integrato non è installabile: confronta le foto nei box della pagina o mandaci una foto del tuo.

Non dichiarata: S 1000 XR precedenti al 2021.

Bauletti: PIKE TRACKER P36T da 36 litri e P45T da 45 litri, venduti a parte.

Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Für welches Motorrad ist es geeignet?

Für die BMW S 1000 XR ab 2021, das einzige Motorrad, für das LOBOO diesen Code angibt. Für frühere Versionen ist die Kompatibilität nicht angegeben: Teile uns vor der Bestellung das Baujahr des Motorrads mit.

Woher weiß ich, ob mein Pferdeschwanz der richtige ist?

LOBOO zeigt zwei originale Heckverkleidungen der S 1000 XR: die mit integriertem Soziusgriff, an der sich das Topcase nicht montieren lässt, und die kompatible Variante. Die beiden Fotos findest du im obigen Feld: Vergleiche sie mit deinem Motorrad und sende uns bei Zweifeln vor der Bestellung ein Foto der Heckverkleidung.

Ist das Topcase inbegriffen?

Nein. Im Lieferumfang enthalten sind der Top-Rack, die Grundplatte, die vier Abstandshalter und das Befestigungsmaterial mit Schraubensicherung. Das 36- oder 45-Liter-Topcase PIKE TRACKER ist separat erhältlich.

Welche Topcases lassen sich daran befestigen?

Topcase aus Aluminium PIKE TRACKER für die S 1000 XR: P36T mit 36 Litern und P45T mit 45 Litern, in Schwarz oder Silber. LOBOO weist darauf hin, dass seine Topcases nur auf LOBOO-Platten montiert werden können.

Wie groß sind die kompatiblen Topcases?

Laut LOBOO misst das P36T insgesamt 423 × 364 × 343 mm und wiegt 5,65 kg, das P45T 430 × 380 × 360 mm und 5,96 kg. Manuell gemessene Werte mit möglichen geringfügigen Abweichungen.

Was ist im Lieferumfang enthalten?

Sieben Teile: das Top-Rack, die Base Plate, auf der das Topcase befestigt wird, vier Abstandshalter mit 24 mm Durchmesser und 12 mm Höhe, vier Zylinderkopfschrauben M6×16 mit vier M6-Unterlegscheiben, vier Senkschrauben M6×16 und das Schraubensicherungsmittel.
