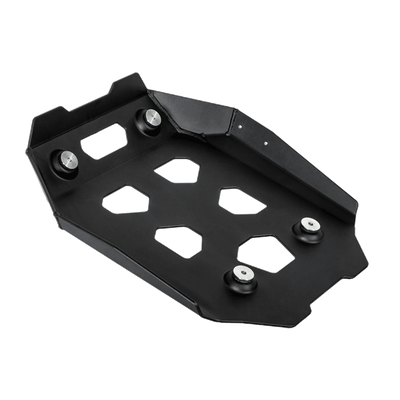

Paracoppa LOBOO CHB131 in alluminio nero per BMW R 1300 GS, vista dall'alto con i gommini

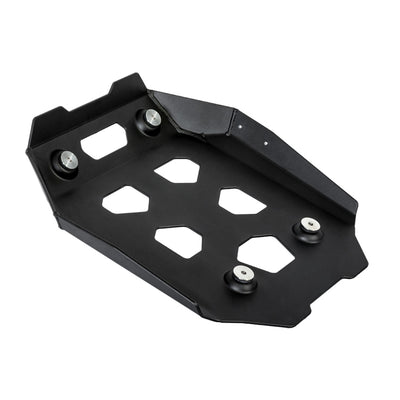

Paracoppa LOBOO nero visto dall'alto con i quattro punti di fissaggio e i gommini

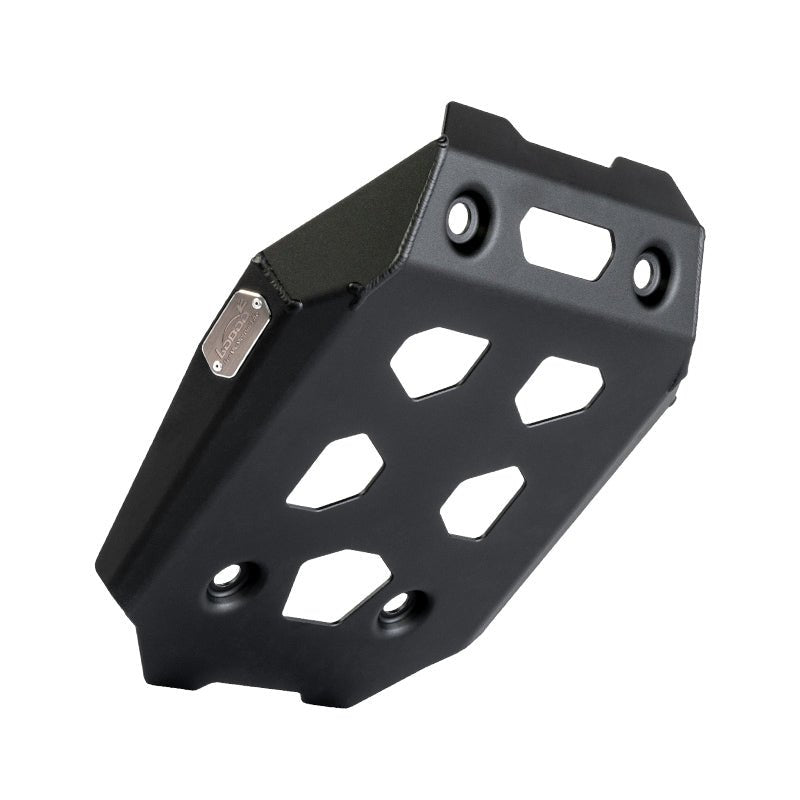

Paracoppa LOBOO in alluminio nero con targhetta, vista di tre quarti

Paracoppa LOBOO in alluminio nero, vista laterale con il bordo rialzato

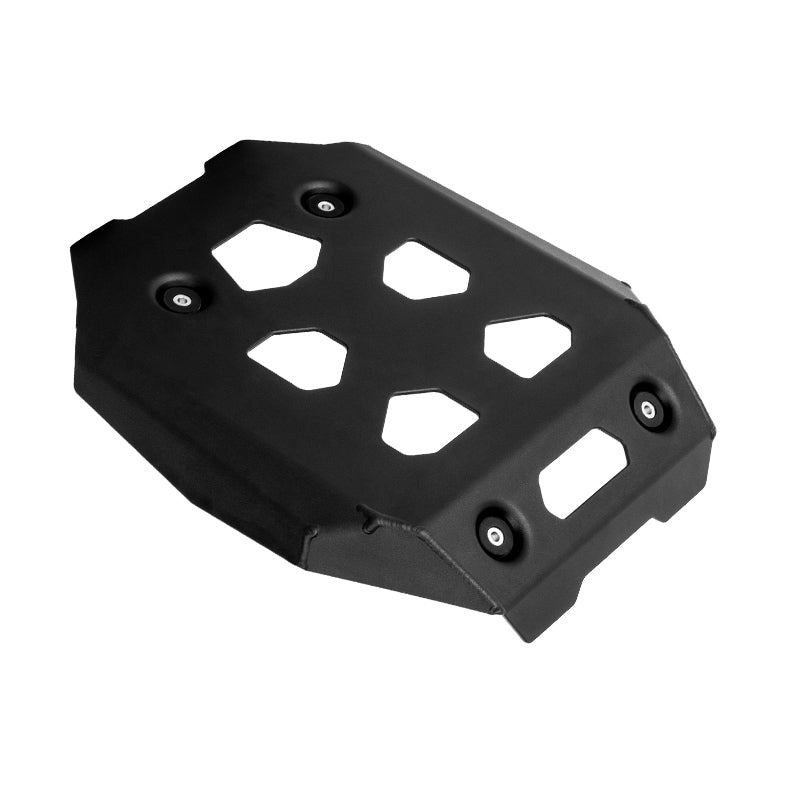

Paracoppa LOBOO in alluminio nero, vista frontale

Paracoppa LOBOO montato sotto il motore della BMW R 1300 GS, dettaglio

Paracoppa LOBOO montato sotto il motore boxer della BMW R 1300 GS, vista laterale

Paracoppa LOBOO installato sulla BMW R 1300 GS, vista ravvicinata

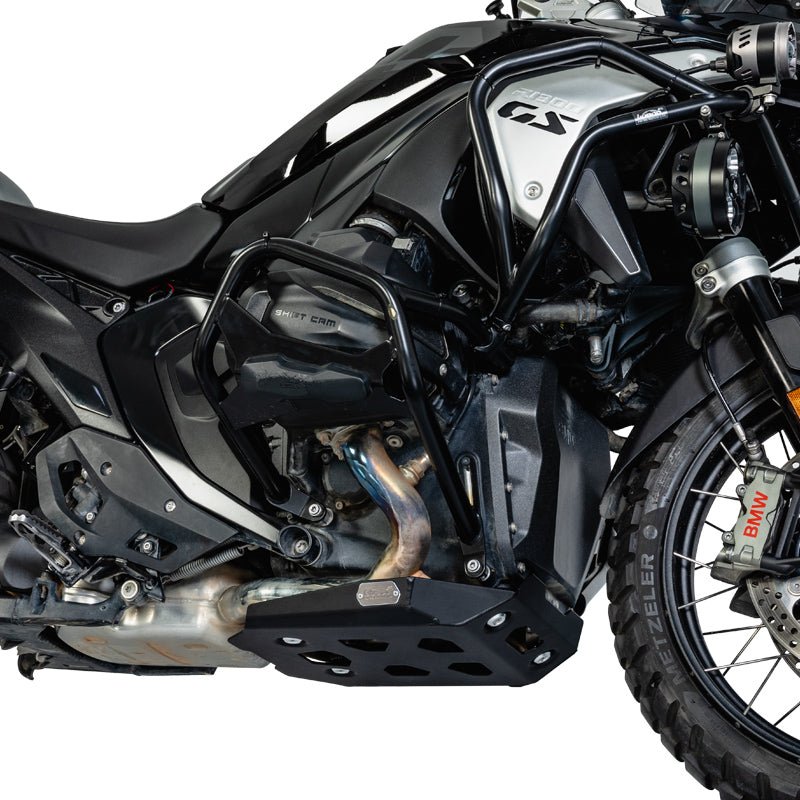

BMW R 1300 GS con paracoppa LOBOO sotto il motore, vista anteriore di tre quarti

Paracoppa LOBOO sotto il motore della BMW R 1300 GS, vista di lato dal basso

BMW R 1300 GS con paracoppa LOBOO, vista laterale della zona motore

BMW R 1300 GS nera con paracoppa LOBOO e valigie in alluminio, vista laterale

BMW R 1300 GS con paracoppa LOBOO e valigie, vista anteriore di tre quarti

Anbieter:LOBOO

Paracoppa BMW R 1300 GS und GS Adventure aus 4 mm Aluminium

Name: Paracoppa BMW R 1300 GS und GS Adventure aus 4 mm Aluminium
Brand: LOBOO
SKU: CHB131
Price: 256.72 EUR
Availability: InStock

€256,72 €285,24

Produktvarianten

Auf Lager, versandfertig

Alluminio 4 mm · 1662 g · cambio olio a piastra montata

CHB131 — Cosa è compreso nel prezzo

PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
ACCESSORI DI MONTAGGIO INCLUSI QUANDO PREVISTI nella dotazione originale, con supporti, telai o adattatori venduti separatamente indicati nella descrizione.
MANUALE DI MONTAGGIO incluso nella confezione.
COMPATIBILITÀ VERIFICABILE PRIMA DELL'ACQUISTO, comunicando marca, modello, anno e versione della moto.

Spedizione gratuitaoltre 100 € in Italia, oltre 250 € in Europa
Garanzia 24 mesigaranzia legale di conformità
Pagamento a ratedisponibile al checkout
Reso entro 14 giornidalla ricezione dell'ordine

Hai dubbi sulla compatibilità? Contattaci prima dell'acquisto →

Contattaci su WhatsApp

Ich empfehle sie dir!

Originales und garantiertes LOBOO-Produkt

Paracoppa BMW R 1300 GS und GS Adventure aus 4 mm Aluminium

€256,72 €285,24

4mm

Dicke

1,66kg

Gewicht

8N·m

Anzugsdrehmoment

Befestigungspunkte

Identifikation

Offizielle Bezeichnung

Motorschutz

LOBOO-Handbuch, Modell CHB131

Produktcode

CHB131

Artikelnummer LOBOO 10.3.13131.001.11

Typologie

Motorschutzplatte, Unterfahrschutz

Konstruktion

Material

Hochfeste Aluminiumlegierung

Aus einem Stück geformtes Blech mit Verstärkungsschweißnähten

Dicke

Veredelung

Harteloxierung

Farbe

Nero

Maße (L × B × H)

406,9 × 379,1 × 75

Manuell vom Hersteller erfasst

Gewicht

1662

Dämpfung

Antivibrationsgummis an den Befestigungspunkten

Angegeben von LOBOO

Schraubensitze

Eingezogen

Die Köpfe bleiben bei einem Aufprall geschützt

Wartung

Ölablassöffnung

Ölwechsel ohne Demontage der Platte

Montage

Verschieden

1 Motorschutzbügel, 1 Halterung, 4 Buchsen, 4 Gummipuffer, 4 Unterlegscheiben, 4 Schrauben M6 × 30, 1 Schraubensicherungornermi

Aus der Montageanleitung

Buchsen und Unterlegscheiben

Buchsen Ø 25 × Ø 6,2 × 11,6 mm · Unterlegscheiben Ø 25 × Ø 6,5 × 4,5 mm

Anzugsdrehmoment

M6 × 30-Schrauben

Sequenz

Endgültiges Anziehen erst nach dem Einstellen aller Teile

Wie im Handbuch

Änderungen am Motorrad

Keine

Entwickelt auf Basis der Originaldaten der R 1300 GS

Kompatibilität

Kompatible Motorräder

BMW R 1300 GS (2023–) · R 1300 GS Adventure (2024–)

LOBOO-Handbuch und Parameterblatt

Montagebedingung

Mit Unterstützung des originalen BMW-Motorschutzes

LOBOO-Kompatibilitätshinweis

Montage

Installationsvideo

Über den QR-Code im Handbuch

Dati dal manuale di montaggio LOBOO CHB131 e dalla scheda parametri ufficiale. Misure rilevate a mano dal produttore.

Paracoppa in alluminio da 4 mm per BMW R 1300 GS e R 1300 GS Adventure, con gommini antivibrazione.

Alles, was du vor der Bestellung wissen musst

Technische Daten, Ausstattung, Lieferung und Garantie: Hier finden Sie jedes anhand der offiziellen LOBOO-Dokumentation überprüfte Detail.

Beschreibung Paracoppa BMW R 1300 GS und GS Adventure aus 4 mm Aluminium

Der LOBOO CHB131 Motorschutz ist eine Unterfahrschutzplatte für BMW R 1300 GS ab 2023 und R 1300 GS Adventure ab 2024. Sie schützt Ölwanne und unteren Motorbereich vor Splitt und Schlägen, die auf Schotterpisten und Rampen von unten kommen.

Er besteht aus einer 4 mm starken, hochfesten Aluminiumlegierung, ist aus einem Stück gefertigt, mit Verstärkungsschweißnähten versehen und mit schwarzer Hartanodisierung veredelt. Gewicht: 1662 g.

Aufbau

Schwingungsdämpfende Gummis an den Befestigungspunkten: Laut LOBOO dämpfen sie Stöße und Vibrationsgeräusche.
Versenkte Schraubensitze: Die Schraubenköpfe bleiben bei einem Aufprall geschützt.
Ölablassöffnung: Der Ölwechsel ist möglich, ohne die Schutzplatte abzunehmen.
Keine Änderungen am Motorrad erforderlich: LOBOO hat den Motorschutz anhand der Originaldaten der R 1300 GS entwickelt.

Passt er an mein Motorrad?

Die Montageanleitung und das Datenblatt von LOBOO nennen die BMW R 1300 GS ab 2023 und die R 1300 GS Adventure ab 2024. In den Kompatibilitätsangaben weist LOBOO darauf hin, dass der Motorschutz zusammen mit der originalen BMW-Motorschutzhalterung montiert wird. Wenn du nicht sicher bist, welche Ausstattung dein Motorrad hat, schreib uns vor der Bestellung Modellvariante und Baujahr.

Lieferumfang und Montage

Motorschutzplatte, eine Halterung, vier Hülsen, vier Gummis, vier Unterlegscheiben, vier M6 × 30-Schrauben und Schraubensicherung. Die Schrauben werden mit 8 N·m angezogen, und zwar erst, nachdem alle Teile ausgerichtet wurden.

Vervollständige den Schutz deiner GS mit weiterem Zubehör für die BMW R 1300 GS.

Warum es wählen?

Alluminio da 4 mm: lamiera in lega ad alta resistenza formata in un pezzo, con saldature di rinforzo.
Anodizzazione dura: finitura superficiale resistente, colore nero.
Gommini antivibrazione: fra piastra e fissaggi, per attenuare urti e rumore da vibrazione.
Viti incassate: le teste restano protette dai colpi.
Cambio olio a piastra montata: il foro per lo scarico evita di smontarla alla manutenzione ordinaria.
Nessuna modifica alla moto: sviluppato sui dati originali della R 1300 GS.

Für wen wird es empfohlen?

È consigliato se:

Hai una BMW R 1300 GS dal 2023 o una R 1300 GS Adventure dal 2024.
Percorri strade bianche e sterrati, dove il pietrisco arriva da sotto.
Affronti rampe e dossi in cui il fondo può toccare la parte bassa del motore.

Prima di ordinare:

LOBOO indica che si installa con il supporto della protezione motore originale BMW: se non sei sicuro della dotazione della tua moto, scrivici allestimento e anno.

Vollständiges Datenblatt

Technische Daten

Produktcode: CHB131
Material: hochfeste Aluminiumlegierung
Stärke: 4 mm
Schutzbereich: Ölwanne und unterer Motorbereich mit umlaufendem Profil
Wartung: Schneller Zugang für routinemäßige Arbeiten, ohne die Platte entfernen zu müssen
Kompatible Motorräder: BMW R 1300 GS

Dokumente und Hersteller

Documenti del produttore

Manuale di montaggio LOBOO CHB131 in otto lingue, italiano compreso: distinta dei componenti, coppie di serraggio, tre passaggi illustrati e QR code del video di installazione.
Il produttore non dichiara certificazioni per questo articolo.

Note del manuale

Leggere il manuale e guardare il video prima di iniziare.
Non serrare subito le viti: completare le regolazioni, poi serrare in sequenza alle coppie indicate.
Controllare regolarmente le viti di fissaggio.
Rimontare le parti originali rimosse secondo le coppie e le istruzioni BMW.

CHB131 · Aluminium 4 mm · 1662 g · Schrauben mit 8 N·m

Wie funktioniert es im Detail?

Konstruktion, Kompatibilität und Montage Schritt für Schritt gemäß dem LOBOO-Handbuch.

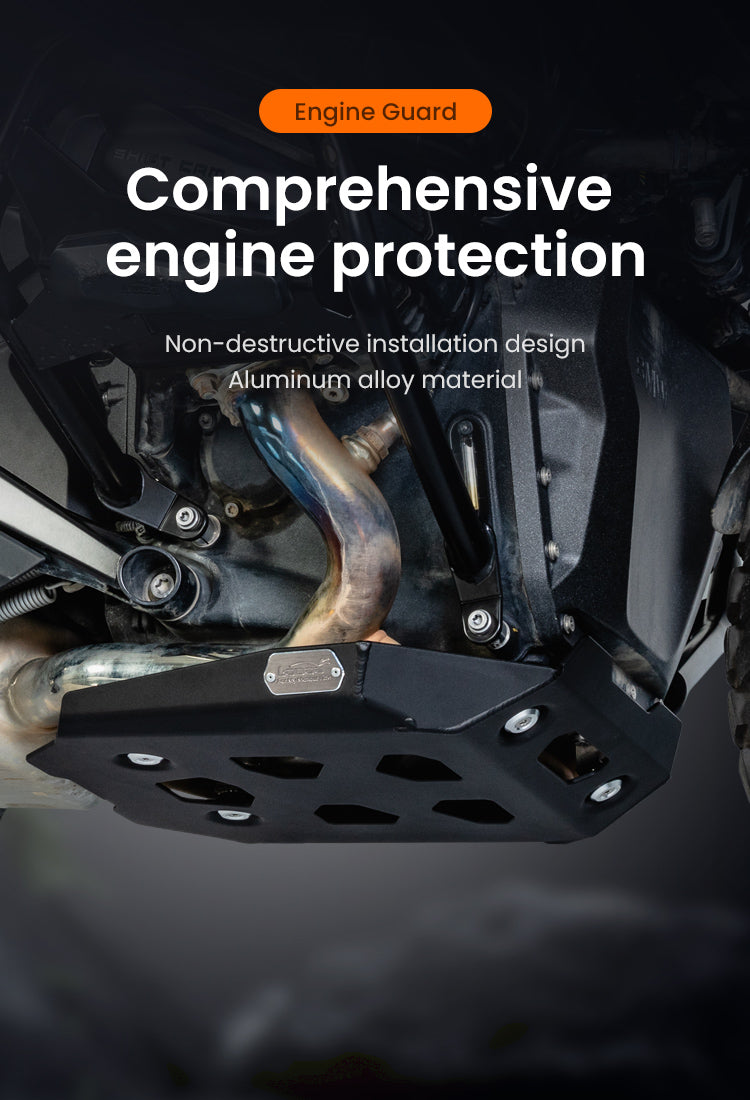

Vollständiger Schutz des unteren Motorbereichs

Der Motorschutz deckt den Bereich unter dem Motor der R 1300 GS ab: Ölwanne und Unterseite bleiben vor Steinen und Schlägen geschützt.

LOBOO präsentiert ihn mit einer montagefreundlichen Konstruktion ohne Schäden am Motorrad und aus einer Aluminiumlegierung.

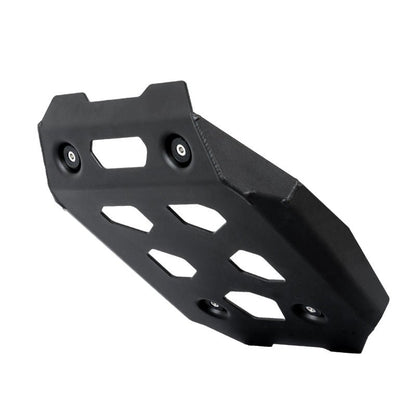

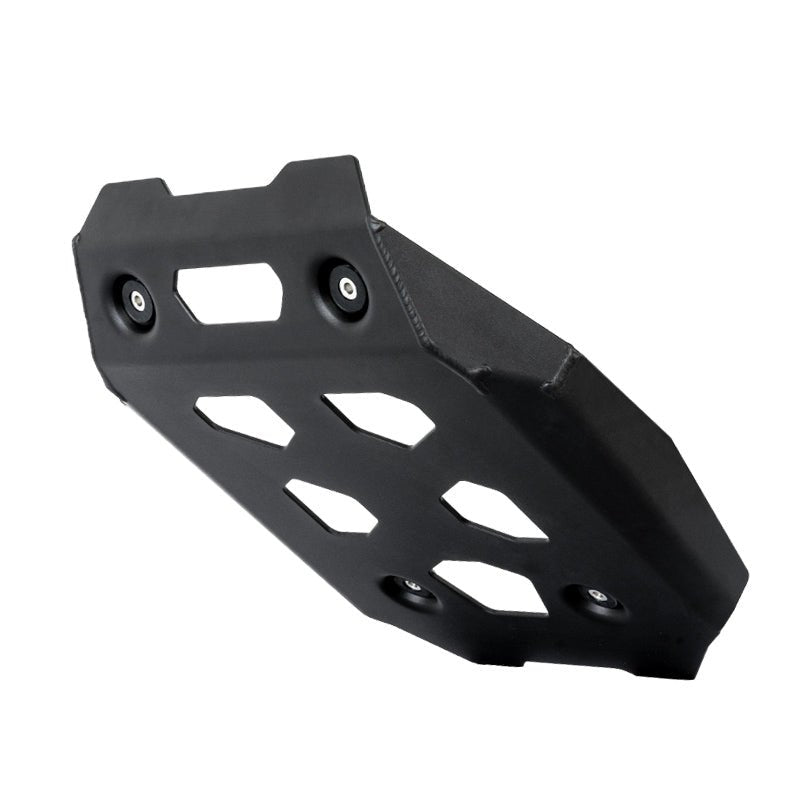

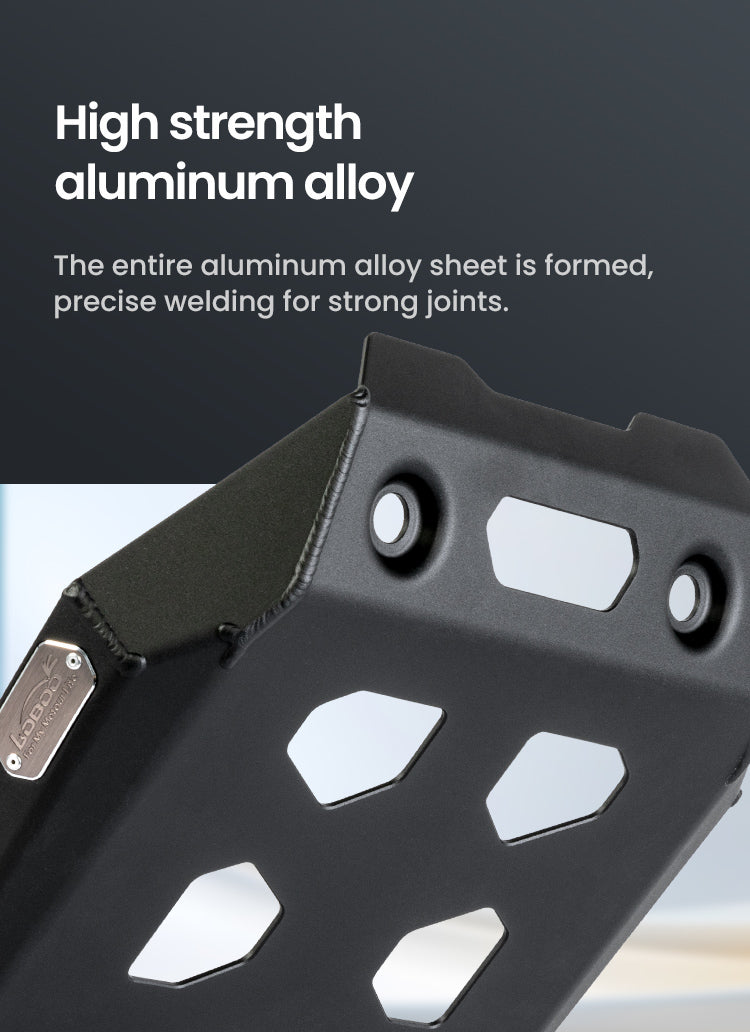

Aus einem Stück geformtes Aluminiumblech

Die Platte ist aus einem einzigen Blech aus hochfester Aluminiumlegierung gefertigt, gebogen und an den Verbindungsstellen durch Präzisionsschweißnähte verstärkt.

Eine Konstruktion ohne angesetzte Teile hält wiederholten Stößen auf Steinen besser stand.

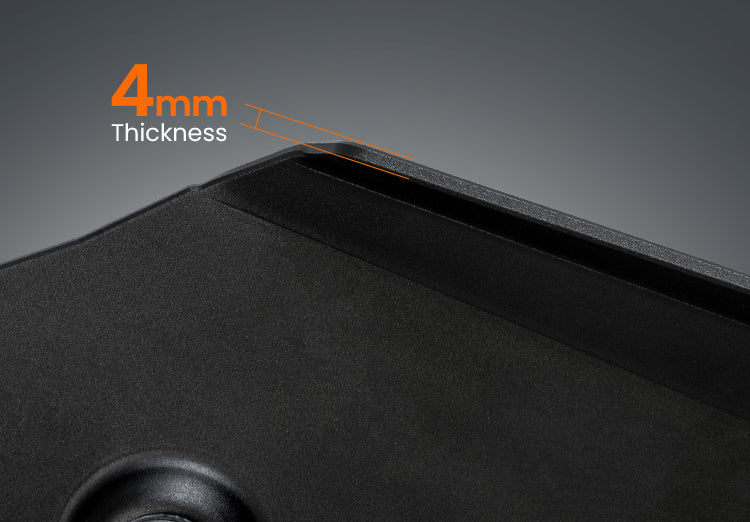

4 mm dick

Das Blech hat eine in der LOBOO-Parameterübersicht angegebene Stärke von 4 mm.

Diese Stärke verleiht der Platte Steifigkeit und hält das Gewicht bei 1662 g.

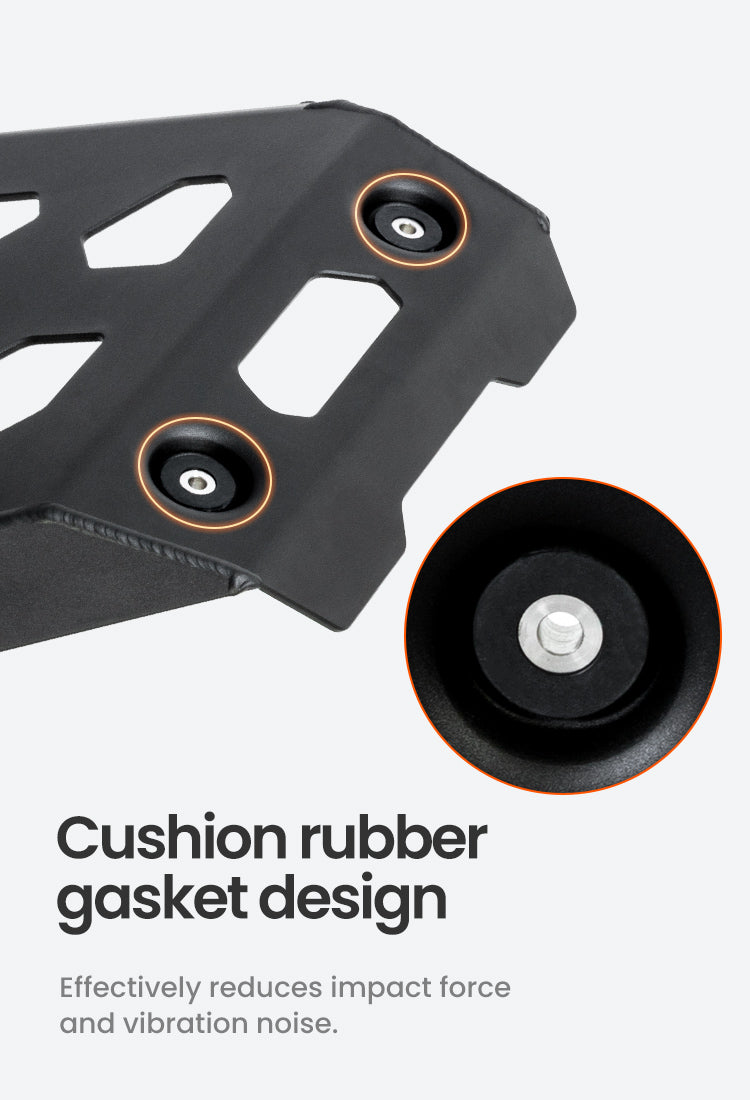

Antivibrationsgummis an den Befestigungen

An den Befestigungspunkten befinden sich Dämpfungsgummis: Laut LOBOO reduzieren sie die Aufprallkraft und die durch Vibrationen verursachten Geräusche.

In der Verpackung sind vier Stück enthalten, eines für jeden Befestigungspunkt.

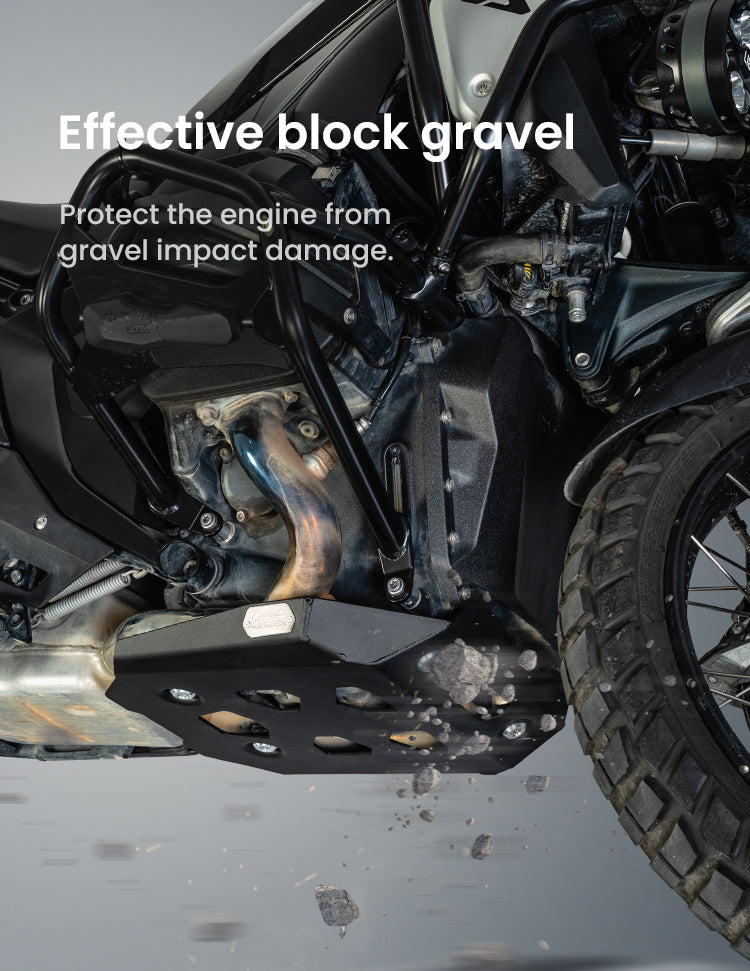

Halte den Schotter vor dem Motor an

Auf Schotterpisten und unbefestigten Straßen treffen die von der Vorderradreifen aufgewirbelten Steine auf die Schutzplatte statt auf den Motor.

Das ist das Szenario, in dem ein Motorschutz auch für Fahrer nützlich ist, die leichtes Gelände fahren.

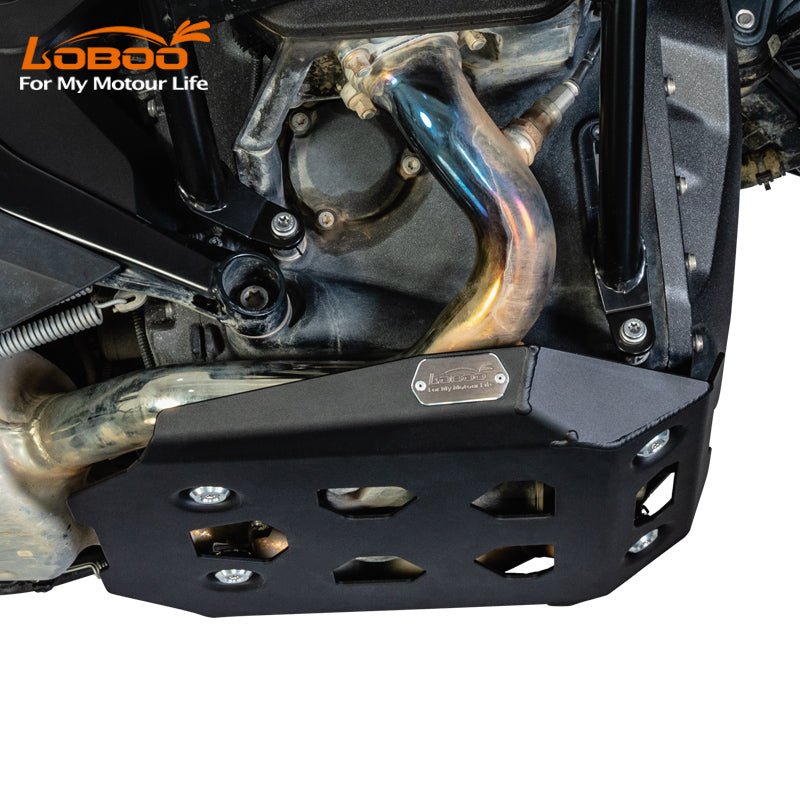

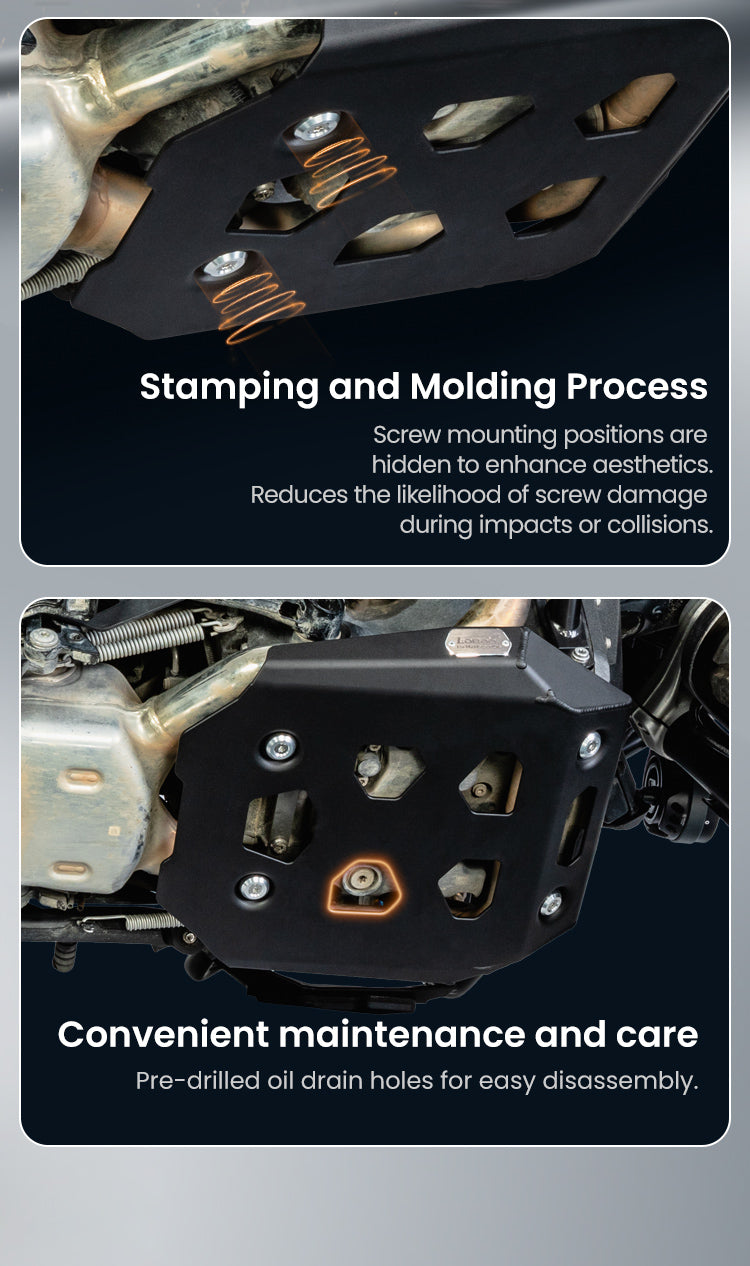

Versenkte Schrauben und Ölwechsel bei montierter Platte

Die Schraubenaufnahmen sind versenkt, sodass die Schraubenköpfe bei einem Aufprall weniger exponiert sind.

Die Öffnung zum Ablassen des Öls ermöglicht die routinemäßige Wartung, ohne den Unterfahrschutz abmontieren zu müssen.

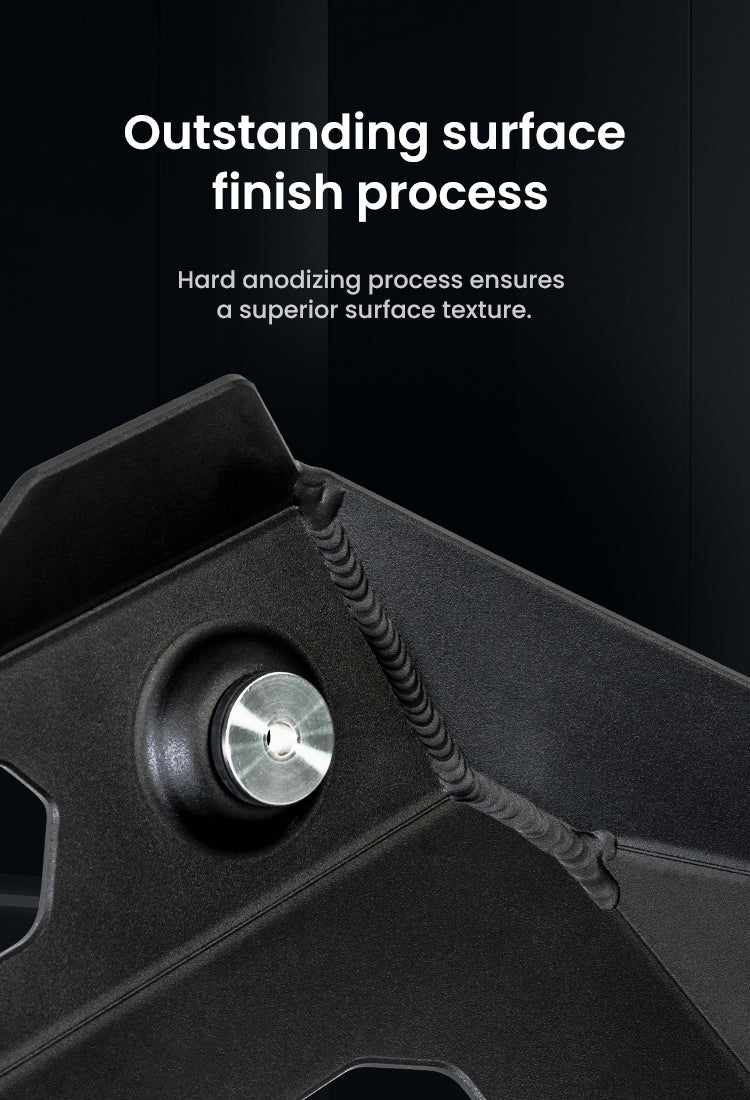

Harteloxierung

Die Oberfläche ist schwarz harteloxiert.

Im Detail sind die Schweißnaht und eine der eingelassenen Schraubenaufnahmen zu sehen.

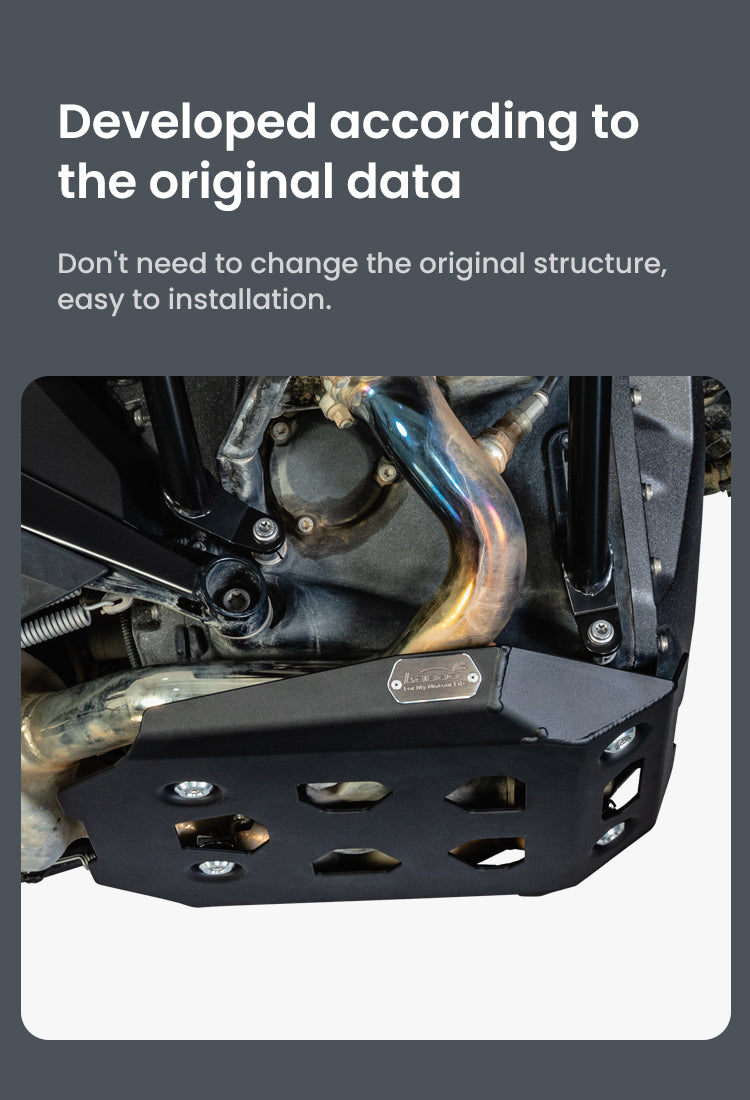

Entwickelt auf Basis der Originaldaten des Motorrads

LOBOO hat es anhand der Originaldaten der R 1300 GS entwickelt: Änderungen an der Motorradstruktur sind nicht erforderlich.

Die Anleitung sieht vor, ein Bauteil unter dem Motor zu entfernen, die mitgelieferte Halterung zu montieren und die Originalteile gemäß den BMW-Anzugsdrehmomenten wieder anzubringen.

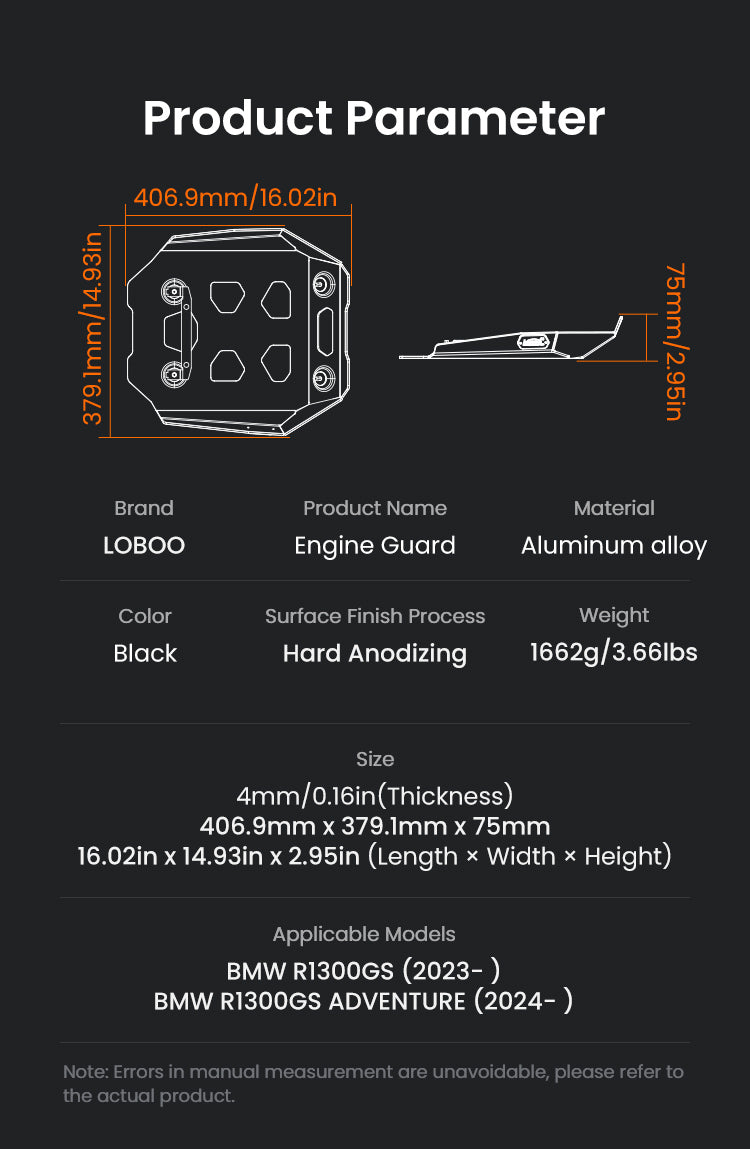

Technisches Datenblatt

Aluminiumlegierung, schwarze Harteloxierung, 1662 g. Stärke 4 mm, Abmessungen 406,9 × 379,1 × 75 mm, vom Hersteller manuell gemessen.

Geeignete Motorräder: BMW R 1300 GS ab 2023 und R 1300 GS Adventure ab 2024.

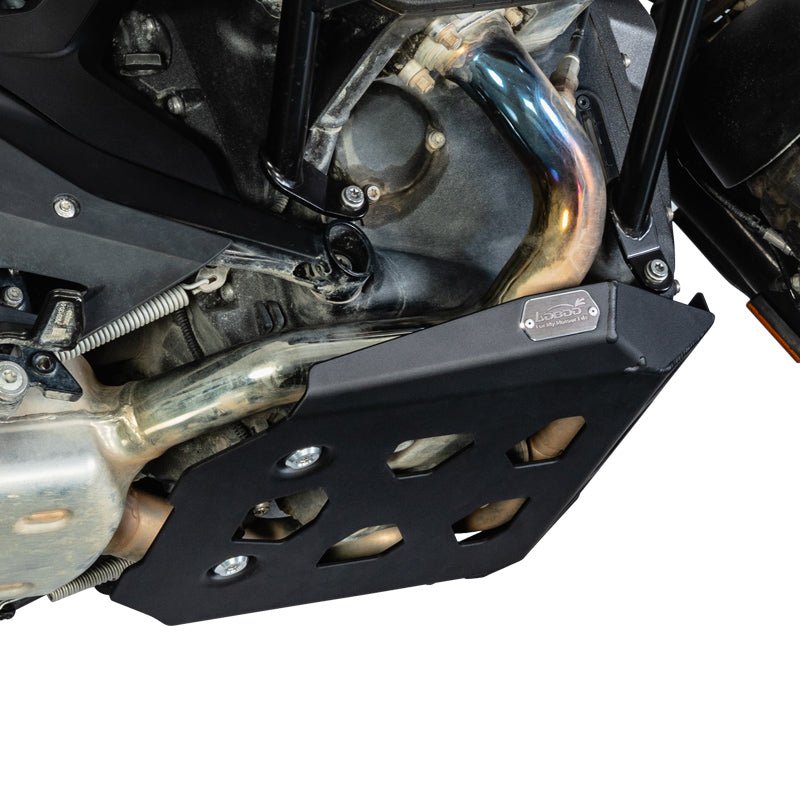

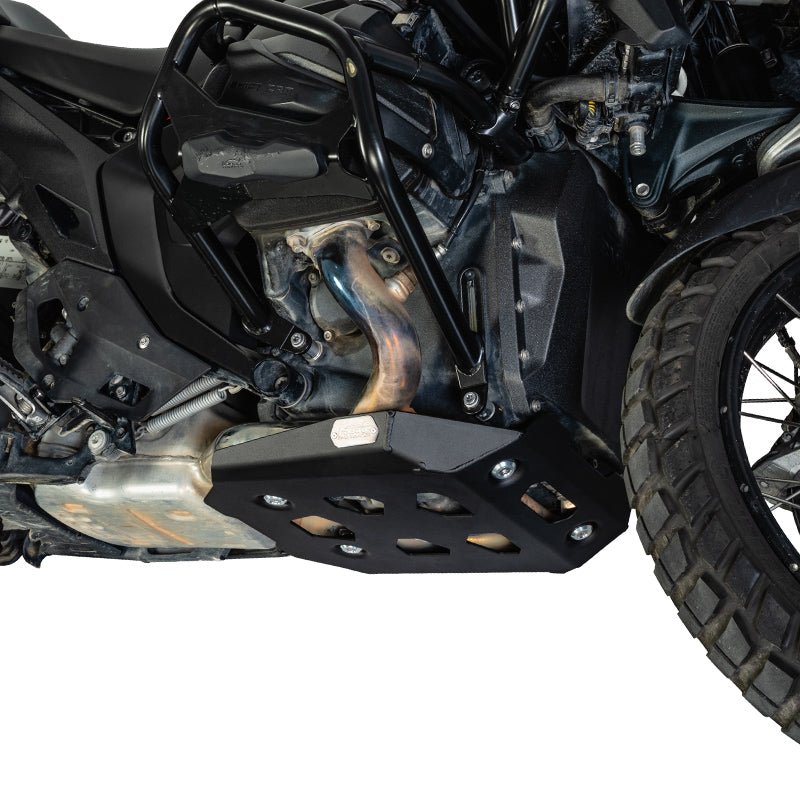

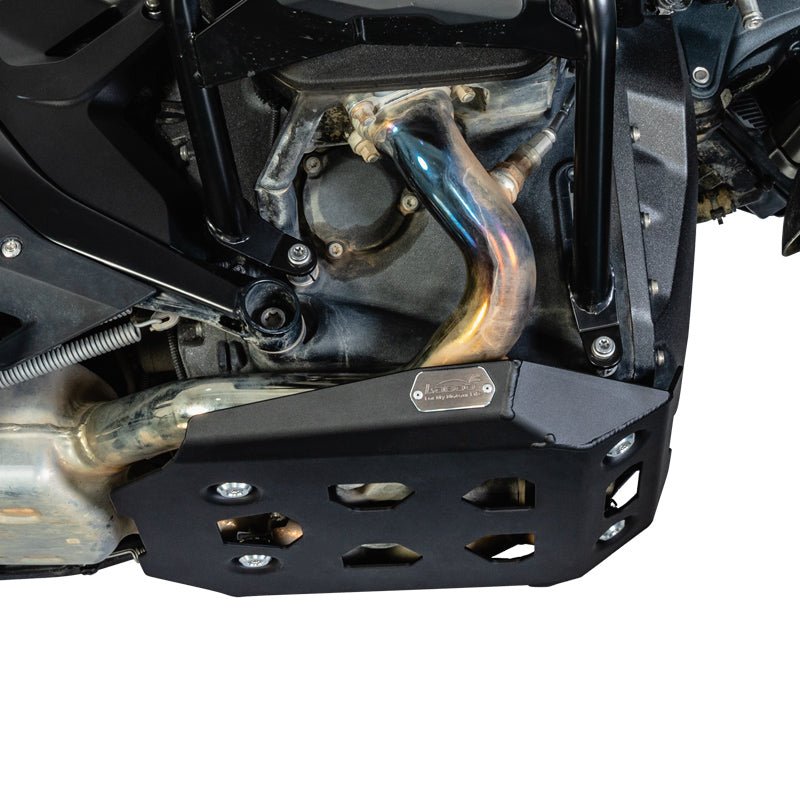

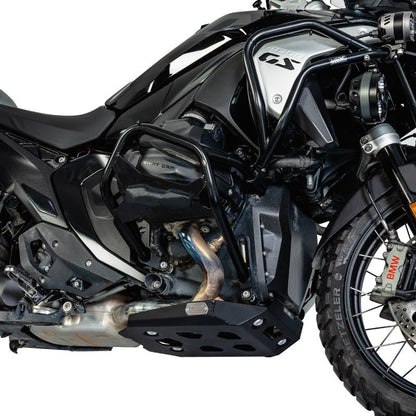

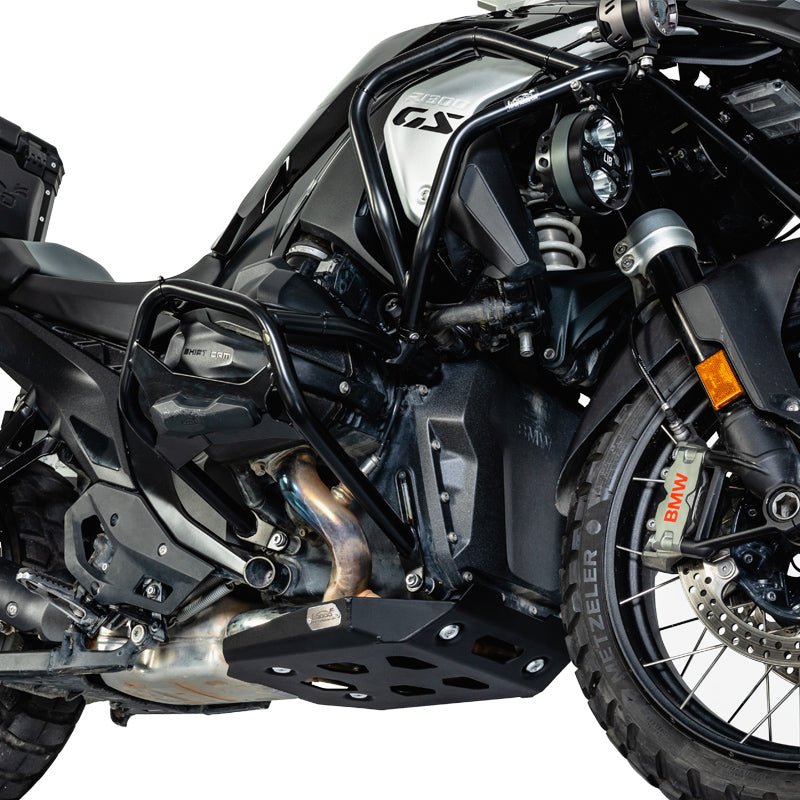

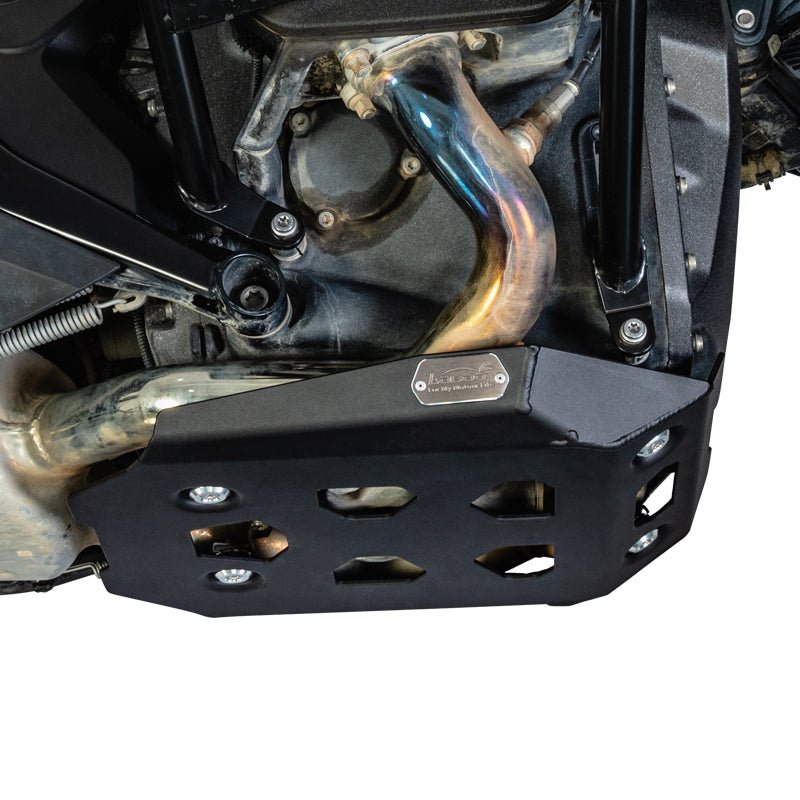

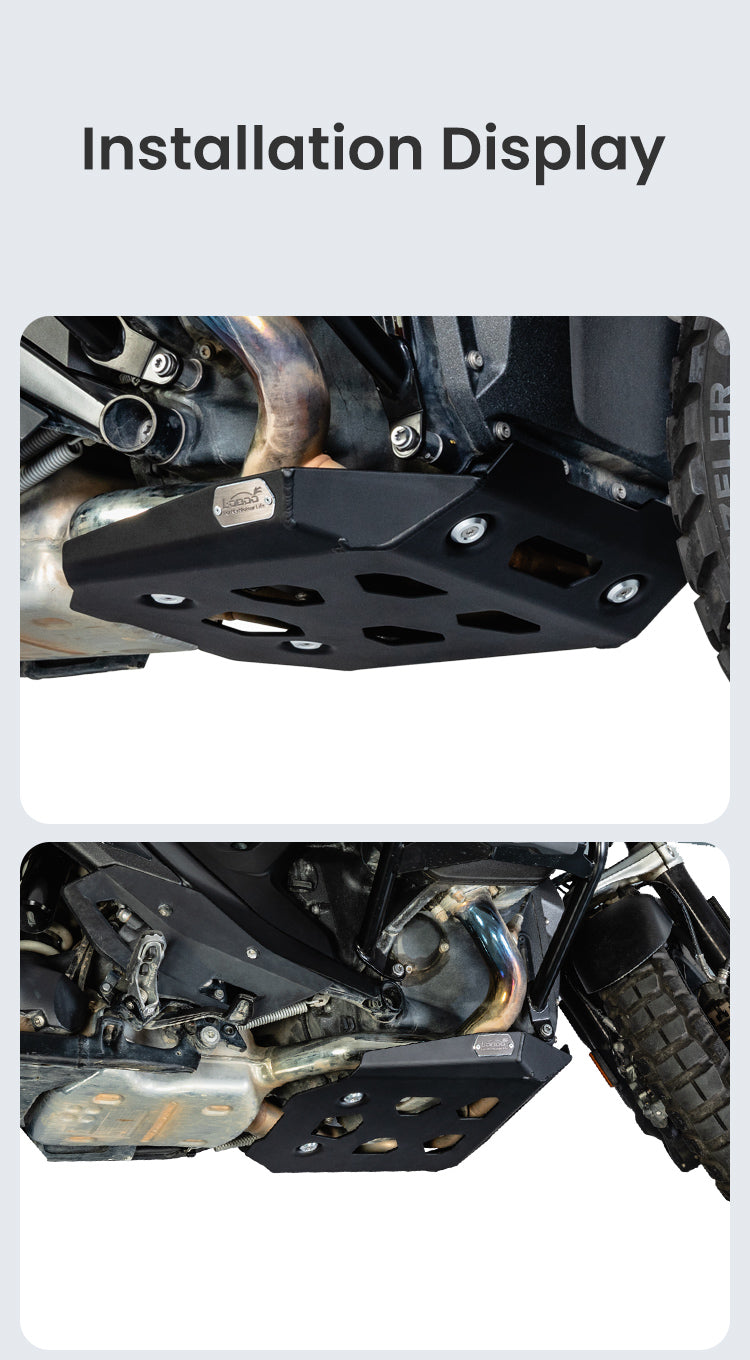

Unter dem Motor montiert

Zwei Ansichten des montierten Motorschutzes: Die Platte folgt der Kontur des unteren Motorbereichs und bleibt hinter dem Vorderrad.

Die Befestigungsschrauben sitzen in versenkten Aufnahmen, mit den Gummiteilen darunter.

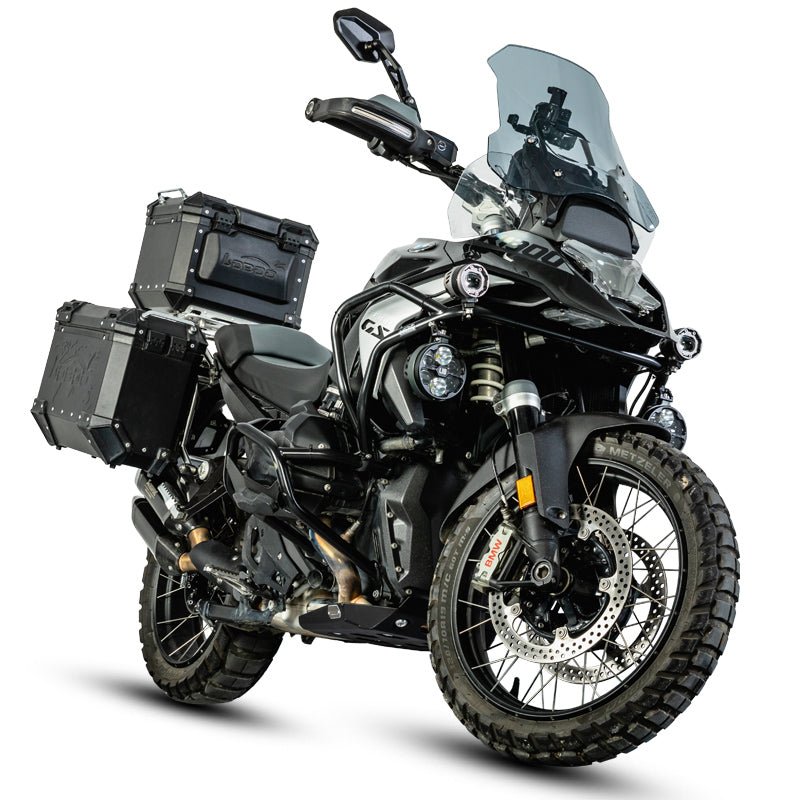

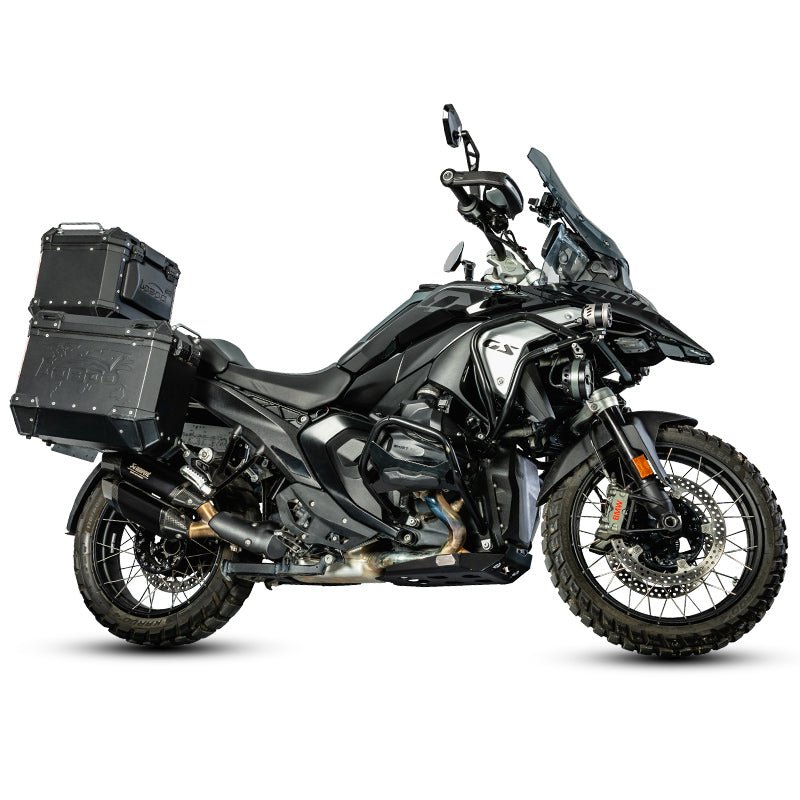

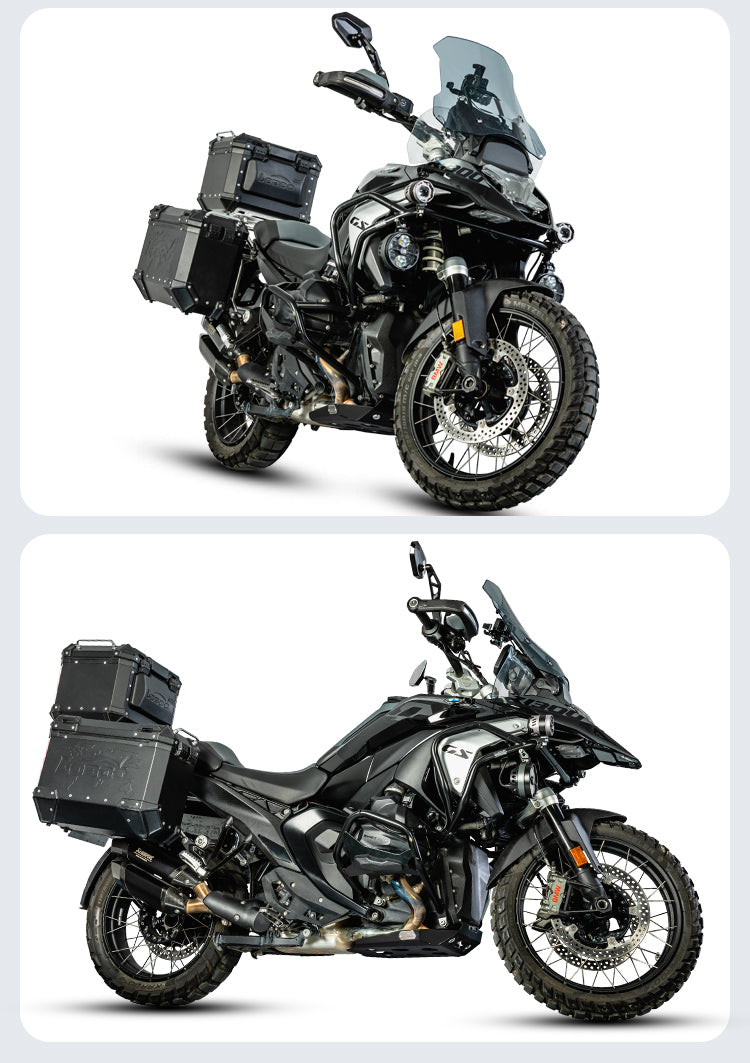

Das komplette Motorrad

Die R 1300 GS ist auf den Herstellerfotos zusammen mit dem Motorschutz, Aluminiumkoffern und weiterem Zubehör abgebildet.

Koffer und Zubehör sind nicht im Lieferumfang enthalten.

Häufig gestellte Fragen

Weitere Informationen finden Sie in unseren FAQ zu häufig gestellten Fragen.

Passt es auf meine R 1300 GS oder auf die Adventure?

Ja: Die Montageanleitung und das Datenblatt von LOBOO führen die BMW R 1300 GS ab 2023 und die R 1300 GS Adventure ab 2024 auf.

Wird die Halterung für den originalen Motorschutz benötigt?

In seiner Kompatibilitätsreferenz gibt LOBOO an, dass der Motorschutz zusammen mit der originalen BMW-Motorschutzhalterung montiert wird. Die Anleitung zeigt den Ausbau eines Bauteils unter dem Motor und die Anbringung des mitgelieferten Halters. Wenn du dir bei der Ausstattung deines Motorrads nicht sicher bist, teile uns vor der Bestellung Ausstattung und Baujahr mit.

Wie ist es gemacht?

Es handelt sich um ein 4 mm starkes Blech aus einer hochfesten Aluminiumlegierung, das aus einem einzigen Stück gefertigt, mit Verstärkungsschweißnähten versehen und mit einer schwarzen Harteloxierung veredelt wurde. Es wiegt 1662 g.

Wie viel wiegt es und wie groß ist es?

Wiegt 1662 g und misst laut LOBOO-Parameterdatenblatt 406,9 × 379,1 × 75 mm. Die Maße werden vom Hersteller manuell ermittelt.

Muss man es für den Ölwechsel auseinanderbauen?

Nein: LOBOO hat es mit einer Öffnung zum Ablassen des Öls konstruiert, sodass die routinemäßige Wartung bei montierter Platte durchgeführt werden kann.

Wofür sind die Gummistopfen gedacht?

Sie werden zwischen Platte und Befestigungen eingesetzt: Laut LOBOO dämpfen sie die Aufprallkraft und das durch Vibrationen verursachte Geräusch.

Bleiben die Schrauben Stößen ausgesetzt?

Nein: Die Schraubensitze sind in die Platte eingelassen, sodass die Köpfe bei einem Aufprall weniger Schlägen ausgesetzt sind.

Was ist im Lieferumfang enthalten?

Laut Handbuch: der Unterfahrschutz, eine Halterung, vier Hülsen Ø 25 × Ø 6,2 × 11,6 mm, vier Gummipuffer, vier Unterlegscheiben Ø 25 × Ø 6,5 × 4,5 mm, vier Schrauben M6 × 30 und ein Schraubensicherungsmittel.

Wie montiert man es?

Die Anleitung sieht drei Schritte vor: Entfernen Sie das rot markierte Originalteil unter dem Motor, montieren Sie die mitgelieferte Halterung und befestigen Sie den Unterfahrschutz an vier Punkten, jeweils mit Buchse, Gummielement, Unterlegscheibe und Schraube M6 × 30. Die entfernten Originalteile müssen gemäß den von BMW angegebenen Anzugsdrehmomenten wieder montiert werden.

Mit welchem Drehmoment werden die Schrauben angezogen?

Die vier Schrauben M6 × 30 werden mit 8 N·m angezogen. Im Handbuch steht, dass sie nicht sofort festgezogen werden sollen: Zuerst werden alle Einstellungen vorgenommen, anschließend werden sie der Reihe nach mit dem angegebenen Drehmoment angezogen.

Muss das Motorrad verändert werden?

Nein. LOBOO hat es auf Grundlage der Originaldaten der R 1300 GS entwickelt, und es sind keine Änderungen an der Motorradstruktur erforderlich.

Muss es im Laufe der Zeit kontrolliert werden?

Ja: Im Handbuch wird darum gebeten, regelmäßig die Befestigungsschrauben aller Komponenten zu überprüfen.

Gibt es ein Montagevideo?

Ja, die LOBOO-Anleitung enthält einen QR-Code, der zum Installationsvideo führt.
