Piastra top case per Honda XL750 Transalp dal 2024
-10%Pre-ordine
XL750 Transalp Motorrad
2024 Dal
20 N·m Maximales Drehmoment
Nicht inbegriffen Handtasche

Panoramica

In breve

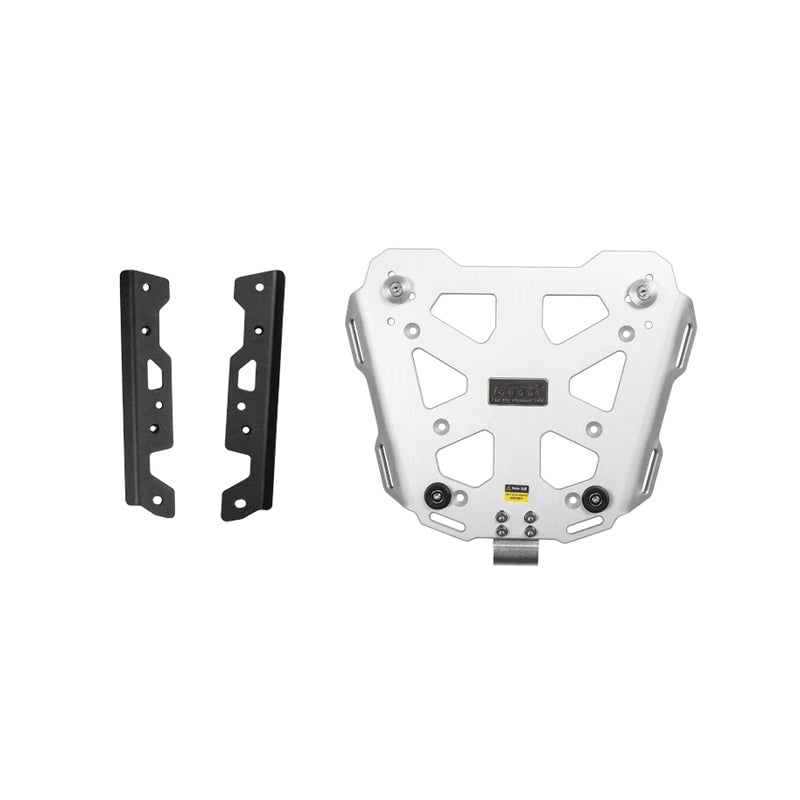

Piastra di attacco per bauletto sulla Honda XL750 Transalp dal 2024. Si monta sul portapacchi posteriore originale con due staffe dedicate, senza rimuovere nulla dalla moto. Staffe, distanziali, viteria e chiave inclusi; bauletto non incluso.

Dalla moto non si smonta niente

il manuale non prevede alcuna rimozione, tutti i passaggi sono di sola installazione.

Sfrutta il portapacchi di serie

non va sostituito ne modificato, la piastra ci si appoggia con due staffe dedicate.

Tutto in confezione

staffe, dieci distanziali, viteria di tre lunghezze, rondelle, dadi e la chiave per montarla.

Non ti lega a un solo bauletto

il manuale la intesta alle serie PIKE TRACKER, TIBET e CONQUEROR.

Dal produttore LOBOO

Prodotto da Shenzhen LOBOO Motor Accessories Co., Ltd.

  • Denominazione ufficiale: Top Case Rack, serie PIKE TRACKER, TIBET e CONQUEROR
  • Codice: JP521W
  • Moto dichiarata: Honda XL750 Transalp dal 2024
  • Manuale: manuale d'uso in otto lingue, italiano compreso, incluso nella confezione
Leggi la descrizione completa

Die Topcase-Platte für die Honda XL750 Transalp ab 2024 dient als Basis zur Montage eines Topcase auf dem bereits vorhandenen hinteren Gepäckträger des Motorrads. Es muss nichts demontiert werden: Alle Schritte in der Anleitung betreffen ausschließlich die Montage, und es müssen keine Löcher gebohrt werden.

Montage

Die Platte wird mit zwei speziellen Halterungen, rechts und links, an zehn Distanzstücken am originalen Gepäckträger befestigt. Im Lieferumfang enthalten sind außerdem zehn M6-Schrauben in drei Längen, Unterlegscheiben in zwei Größen, sechs Muttern und der Montageschlüssel.

Achtung: Die Anzugsdrehmomente sind nicht alle gleich. Die Anleitung schreibt 20 N·m für die vier M6×25-Schrauben und 12 N·m für die Schrauben mit 30 und 35 mm Länge vor. Zuerst werden die Einstellungen abgeschlossen, anschließend wird in der vorgeschriebenen Reihenfolge festgezogen. LOBOO empfiehlt, die Schrauben aller Komponenten regelmäßig zu kontrollieren. Die Anleitung ist in acht Sprachen einschließlich Italienisch auf dieser Seite herunterladbar und enthält einen QR-Code zum Montagevideo.

Welche Topcases lassen sich montieren?

In der Anleitung wird die Platte den Serien PIKE TRACKER, TIBET und CONQUEROR zugeordnet; für die Transalp empfiehlt LOBOO die PIKE TRACKER-Topcases mit 36 und 45 Litern. Das Topcase ist nicht im Lieferumfang enthalten, und LOBOO-Topcases lassen sich nur auf LOBOO-Platten und -Trägern montieren.

Die hintere Zuladung ist begrenzt

LOBOO gibt keine maximale Belastung der Platte an: Es gilt die von Honda für den hinteren Gepäckträger angegebene Zuladung, die Platte, Topcase und Inhalt umfasst. Prüfe außerdem, dass das Topcase weder das Kennzeichen noch die hinteren Leuchten verdeckt.

Für die PIKE TRACKER-Träger und -Platten nennt LOBOO Edelstahl und eine Aluminiumlegierung, ohne nähere Angaben zu den einzelnen Teilen. Alle Zubehörteile für die Honda XL750 Transalp findest du in der entsprechenden Kollektion.

Nella confezione

  • PRODOTTO LOBOO ORIGINALE nuovo, nella confezione prevista dal produttore.
  • ACCESSORI DI MONTAGGIO INCLUSI: due staffe dedicate, dieci distanziali, dieci viti M6 di tre lunghezze, sei rondelle, sei dadi e la chiave. NON e incluso il bauletto: questa pagina riguarda la sola piastra.
  • MANUALE DI MONTAGGIO incluso nella confezione, in otto lingue.
  • COMPATIBILITA VERIFICABILE PRIMA DELL'ACQUISTO: il manuale dichiara la Honda XL750 Transalp dal 2024, con il portapacchi posteriore originale montato.

Dati dal manuale d'uso LOBOO

Specifiche tecniche

Tutti i dati

Identifikation

Produktcode
JP521W

Kompatibilität

Honda XL750 Transalp
Ab 2024
Serie von Koffern serviert
PIKE TRACKER, TIBET und EROBERER Wie im LOBOO-Handbuch angegeben

Montage

Befestigungspunkte
Originaler Heckgepäckträger mit zwei speziellen Halterungen, rechts und links
Zu entfernende Teile
Niemand Alle Schritte im Handbuch dienen ausschließlich der Installation.

Ausstattung

Lieferumfang
11 Einträge Platte, linke und rechte Halterung, 10 Abstandshalter, 10 M6-Schrauben, 6 Unterlegscheiben, 6 Muttern, 1 Schlüssel
Abstandshalter
10 pz Außendurchmesser 18 mm, Bohrung 8,5 mm, Höhe 10 mm

Viteria

M6×25-Schrauben
4 pz Paar 20 N·m, befestigen die Platte
Schrauben M6×30
2 pz Paar 12 N·m, befestigen die Platte
M6×35-Schrauben
4 pz Paar 12 N·m, befestigen die Halterungen
M6-Unterlegscheibe
2 kleine und 4 große
Dadi M6
6 pz

Ausstattung

Werkzeug inbegriffen
Montageschlüssel

Montage

Anzugsdrehmomente
M6×25 20 N·m · M6×30 und M6×35 12 N·m Unterschiedliche Werte bei Schrauben mit demselben Durchmesser
Montagevideo
QR-Code im Handbuch

Konstruktion

Material
Edelstahl / Aluminiumlegierung LOBOO-Daten für die Rahmen der PIKE TRACKER-Serie, ohne Unterscheidung nach Einzelteilen
Gewicht
Nicht vom Hersteller angegeben

Verwendung

Maximale Traglast
Nicht von LOBOO angegeben Gilt das Honda-Limit für den hinteren Gepäckträger?

Topcases

Abmessungen des Topcase P36T
423 × 364 × 343 mm mit Zubehör; 5,65 kg
Abmessungen des P45T-Topcase
430 × 380 × 360 mm mit Zubehör; 5,96 kg

Dati dal manuale d'uso LOBOO JP521W. Materiale e peso non sono dichiarati da nessuna fonte.

Manuale d'uso della piastra top case LOBOO per Honda XL750 TransalpDocumento originale LOBOO Scarica ↓

Prima di ordinare

Montaggio e requisiti

Come si monta

  1. Posiziona i distanziali sul portapacchi posteriore originale. Non c'e nulla da rimuovere dalla moto.
  2. Monta le due staffe, rispettando destra e sinistra, con le viti M6x35.
  3. Fissa la piastra sopra le staffe con le viti M6x25 e M6x30, completando con rondelle e dadi.
  4. Non serrare a fondo subito: completa prima tutte le regolazioni, poi dai la coppia in sequenza. Attenzione, i valori sono due: 20 N.m sulle M6x25 e 12 N.m sulle M6x30 e M6x35.
Istruzioni complete e note di sicurezza

Nella confezione: la piastra, la staffa sinistra e la destra, dieci distanziali da 10 mm, quattro viti M6x25, due M6x30, quattro M6x35, due rondelle piccole, quattro grandi, sei dadi e la chiave di montaggio.

  • Posiziona i distanziali sul portapacchi posteriore originale. Non c'e nulla da rimuovere dalla moto.
  • Monta le due staffe, rispettando destra e sinistra, con le viti M6x35.
  • Fissa la piastra sopra le staffe con le viti M6x25 e M6x30, completando con rondelle e dadi.
  • Non serrare a fondo subito: completa prima tutte le regolazioni, poi dai la coppia in sequenza. Attenzione, i valori sono due: 20 N.m sulle M6x25 e 12 N.m sulle M6x30 e M6x35.

Il produttore raccomanda di leggere il manuale e guardare il video prima di iniziare, e di ricontrollare periodicamente il serraggio di tutte le viti.

Montaggio e sicurezza

  • Coppie prescritte dal manuale: 20 N·m sulle viti M6×25, 12 N·m sulle M6×30 e M6×35. Sono valori diversi su viti dello stesso diametro: vanno rispettati per posizione.
  • Il serraggio finale va dato solo dopo aver completato tutte le regolazioni.
  • Nessuna foratura e nessun componente originale da rimuovere.
  • LOBOO non dichiara un carico massimo della piastra: rispetta quello indicato da Honda per il portapacchi posteriore, che comprende piastra, bauletto e contenuto.
  • Il produttore chiede di controllare regolarmente le viti di fissaggio di ogni componente.
  • Verifica che il bauletto non copra targa e luci posteriori.

E la scelta giusta se:

  • Hai una XL750 Transalp dal 2024 con il portapacchi posteriore originale
  • Vuoi aggiungere un bauletto senza toccare niente dell'originale
  • Non hai ancora deciso quale top case prendere: la piastra serve tutte e tre le serie LOBOO

Il bauletto non e incluso: la piastra e la base, il top case si acquista separatamente.

Per moto Honda

Honda
Come verificare la compatibilità
  • Honda XL750 Transalp dal 2024, come dichiarato dal manuale d'uso
  • Richiede il portapacchi posteriore originale della moto
  • Bauletti delle serie PIKE TRACKER, TIBET e CONQUEROR
Hai un dubbio sulla compatibilità?Mandaci una foto su WhatsApp: ti rispondiamo noi. Scrivici →

Domande frequenti

Le domande che ci fate più spesso

Auf welches Motorrad wird es montiert?

Für die Honda XL750 Transalp ab 2024, das einzige Motorrad, das im LOBOO-Handbuch für diesen Code angegeben ist. Wenn du Zweifel am Baujahr deines Motorrads hast, schreib uns bitte vor der Bestellung.

Braucht man den originalen Gepäckträger der Transalp?

Ja. Die Platte wird mit zwei dafür vorgesehenen Halterungen am serienmäßigen hinteren Gepäckträger befestigt: Der Gepäckträger muss weder ersetzt noch verändert werden.

Muss man etwas vom Motorrad abmontieren?

Nein. Im Handbuch beziehen sich alle Schritte ausschließlich auf die Installation: Distanzstücke am Gepäckträger, Halterungen und anschließend die Platte. Es muss nichts entfernt werden, und es wird nichts gebohrt.

Ist das Topcase inbegriffen?

Nein. Im Lieferumfang sind die Platte, die beiden Halterungen, die Distanzstücke, die Schrauben und der Schlüssel enthalten. Das Topcase ist separat erhältlich.

Welche Topcases kann ich daran montieren?

Das Handbuch ordnet die Platte den LOBOO-Serien PIKE TRACKER, TIBET und CONQUEROR zu. Für die Transalp führt der LOBOO-Katalog PIKE TRACKER-Topcases mit 36 und 45 Litern auf. LOBOO weist darauf hin, dass seine Koffer nur auf LOBOO-Platten und -Rahmen montiert werden können.

Was ist in der Verpackung enthalten?

Elf Teile: die Platte, der linke und der rechte Halter, 10 Abstandshalter mit Ø 18 × 8,5 × 10 mm, 4 Schrauben M6×25, 2 Schrauben M6×30, 4 Schrauben M6×35, 2 kleine M6-Unterlegscheiben, 4 große M6-Unterlegscheiben, 6 M6-Muttern und der Montageschlüssel.
